Datos del producto:
|
| Palabras clave: | Display HDMI TFT de 5 pulgadas | apoyo: | Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT y otras aplicaciones |
|---|---|---|---|
| Resolución: | puntos 800*480 | Pantalla táctil: | CTP (pantalla táctil capacitiva) |
| Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 | Interfaz CTP: | IIC hacia USB |
| Dirección de visión: | IPS Todos los ángulos de visión (85/85/85/85) | Curso de la vida del LED: | 40.000 horas |
| Temperatura de operación.: | – 20℃ a +70℃ | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 800x480 puntea la exhibición del tacto de HDMI,Exhibición del tacto de la frambuesa pi HDMI,Exhibición industrial de ISO9001 TFT |
||

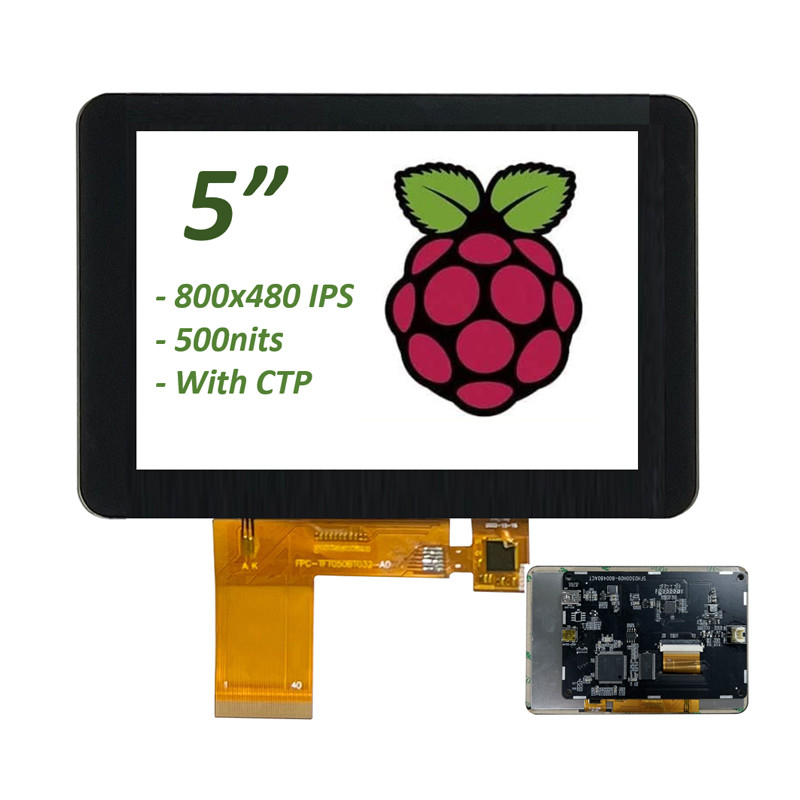

5" Raspberry Pi Compatible HDMI TFT pantalla táctil 800x480 IPS Presentación del producto
SFHD500H09-800480A-CT es un módulo HDMI TFT LCD que integra TFT LCD, PCAP táctil y placa de conducción.
Esta pantalla TFT de 5 pulgadas es el compañero perfecto para un Raspberry Pi. La pantalla TFT HDMI de 5 pulgadas se conecta a un RPi utilizando el conector DSI nativo en el RPi.Esta conexión proporciona todo lo que la pantalla necesita- información de visualizaciónEsto significa que todos los GPIO de RPi están disponibles para conectarse con otros periféricos*.
Además, a diferencia de muchas pantallas RPi, esta pantalla está lista para usar y no requiere modificaciones en el archivo config.txt en su RPi antes de encender*.
Características:
Display TFT a todo color de > 5" 500 nits
>Pantalla táctil de capacidad
>Apoyo: salida de señal de interfaz RGB.
>Soporte: lenguaje de OSD ((chino/inglés).
>Se requiere un solo conector de 15 pines para la pantalla, el tapón táctil y la alimentación
>Se conecta con DSI nativos en el RPi No utiliza GPIO
>Archivo de configuración listo para usar
>Soporte: I2C a USB capacitiva con función de toque único y multi-toque.
>Soporte:Fuente de señal HDMI desde Windows/Raspberry Pi/ATK/STB/DVD.
>Apoyo: entrada USB-5V2A de corriente continua a 5V.
>Audio: No soporte, si es necesario, se puede personalizar.
>El software de la placa base admite actualizaciones en línea.
|
Entrada de vídeo |
El HDMI | 1080p | ||
| Versión HDCP | 2.0 | |||
| Potencia de funcionamiento | La velocidad de corriente continua es de 5V2A. | |||
| Consumo de energía en estado de espera | El valor de las emisiones de CO2 | |||
|
Display de pantalla LCD |
Muestra | TFT LCD | ||
| Interfaz de pantalla | RGB | |||
| Resolución | Se aplicarán las siguientes medidas: | |||
| Tensión de la pantalla de accionamiento | 3.3V | |||
| Salida de auriculares | No apoyo | |||
| Salida del altavoz | No apoyo | |||
| El LED | Cómo ajustar el brillo | PWM | ||
| El teclado | No apoyo | |||
| Lenguaje de la OSD | Chino/Inglés | |||
5" Raspberry Pi Compatible HDMI TFT pantalla táctil 800x480 IPS Dibujo del producto

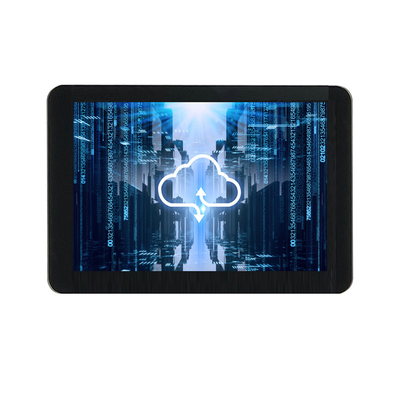

5" Raspberry Pi Compatible HDMI TFT pantalla táctil Imagen del producto 800x480 IPS
Definición del pin HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 pantalla blindada |
| 3 | T.M.D.S DATA2- |
| 4 | Los datos de la T.M.D.S. 1+ |
| 5 | T.M.D.S DATA1 pantalla blindada |
| 6 | T.M.D.S. Datos 1 y 2 |
| 7 | Los datos de la T.M.D.S. 0+ |
| 8 | T.M.D.S DATA0 pantalla blindada |
| 9 | Los datos del T.M.D.S. |
| 10 | T.M.D.S. Datos Reloj + |
| 11 | T.M.D.S. Reloj de datos pantalla blindada |
| 12 | El Reloj de Datos del T.M.D.S. |
| 13 |
CEC (Control de la electrónica de consumo, electrónica opcional) Controller de consumo electrónico de elección) |
| 14 | Reservado (en el cable, pero N.C. en el dispositivo) |
| 15 | Reloj SCL (DDC) |
| 16 | Datos del SDA (DDC) |
| 17 | DDC/CEC en el terreno |
| 18 | Potencia de +5V |
| 19 | Cables de sonda intercambiables en caliente |
Instalaciones de fábrica y certificados
Tecnología SAEF Panel de visualización LCD TFT de señal HDMI mini / pequeña
SAEF lanzado para señales HDMI Las pantallas están diseñadas para trabajar con el Raspberry Pi o sistema integrado, computadoras de placa única (o computadoras portátiles / de escritorio) que admiten la salida de señal HDMI.Los módulos de pantalla de esta serie vienen con una placa de control con una salida de interfaz de señal HDMISAEF ofrece una amplia gama de productos de pequeños y medianos módulos de pantalla HDMI TFT en tamaños que van desde 1.28 pulgadas HDMI TFT Round Display,Display redondo HDMI TFT de 2,8 pulgadas, Display redondo HDMI TFT de 3,4 pulgadas, Display redondo HDMI TFT de 3,6 pulgadas, Display redondo HDMI TFT de 5 pulgadas, Display redondo HDMI TFT de 4,3 pulgadas, Display redondo HDMI TFT de 5 pulgadas,Display TFT HDMI de 7 pulgadas, Display TFT HDMI de 10,1 pulgadas, Display TFT HDMI de 11,6 pulgadas, Display TFT HDMI de 12,3 pulgadas, Display TFT HDMI de 13,3 pulgadas, Display TFT HDMI de 14 pulgadas, Display TFT HDMI de 15 pulgadas, Display TFT HDMI de 15,6 pulgadas,Display TFT HDMI de 17 pulgadas, Display HDMI TFT de 18,5 pulgadas, Display HDMI TFT de 21,5 pulgadas, Display HDMI TFT de 23,8 pulgadas, Display HDMI TFT de 24 pulgadas, Display HDMI TFT de 25 pulgadas, Display HDMI TFT de 27 pulgadas y Display HDMI TFT de 28 pulgadas.Estas pantallas se presentan a continuación ventajas:
> Diseñado para que el uso de Raspberry Pi sea fácil (Apoyo para el uso de Raspberry Pi)
> Soporte de salida de señal HDMI
> Buena respuesta al tacto
> Tiempo de respuesta rápido
> Soporte para Raspberry Pi GPIO
> Soporte para mini-PC, puede funcionar como un monitor de ordenador
> Soporte RTP con interfaz USB
> Opción de apoyo al PCAP
> Sin opción de panel táctil está disponible
Palabra clave de búsqueda: 1.28 pulgadas HDMI TFT Round Display, 2.8 pulgadas HDMI TFT Round Display, 3.4 pulgadas HDMI TFT Display, 3.6 pulgadas HDMI TFT Round Display, 5 pulgadas HDMI TFT Round Display, 4.3 pulgadas HDMI TFT Display,Display de 5 pulgadas HDMI TFT, Display de 7 pulgadas HDMI TFT, Display de 10,1 pulgadas HDMI TFT, Display de 11,6 pulgadas HDMI TFT, Display de 12,3 pulgadas HDMI TFT, Display de 13,3 pulgadas HDMI TFT, Display de 14 pulgadas HDMI TFT,Display TFT HDMI de 15 pulgadas, Display TFT HDMI de 15,6 pulgadas, Display TFT HDMI de 17 pulgadas, Display TFT HDMI de 18,5 pulgadas, Display TFT HDMI de 21,5 pulgadas, Display TFT HDMI de 23,8 pulgadas, Display TFT HDMI de 24 pulgadas, Display TFT HDMI de 25 pulgadas,Display TFT HDMI de 27 pulgadas, 28 pulgadas de pantalla HDMI TFT
