4Display LCD TFT de.3 pulgadas China Fabricante Proveedor, módulo LCD TFT de paisaje de 4.3 pulgadas con brillo de 350 nits

4Display LCD TFT de.3 pulgadas China Fabricante Proveedor, módulo LCD TFT de paisaje de 4.3 pulgadas con brillo de 350 nits Introducción del producto

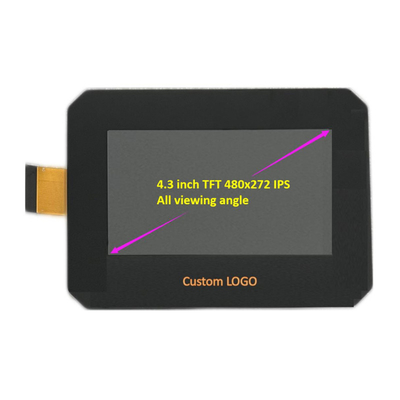

SFTC430B-7082B1-CT es un módulo LCD TFT IPS Full Viewing Angle de tamaño diagonal de 4,3 pulgadas con resolución de 480x272 píxeles.Incluye las funciones del circuito integrado del controlador y del conductor, admite interfaz RGB, el rango de voltaje de alimentación (Vdd) es de 3.0V a 3.6V. Este módulo tiene un ángulo de visión completo IPS ((80/80/80/80), y la relación de aspecto es de 16:9.
El módulo de pantalla LCD TFT SFTC430B-7082B1-CT es el modo paisaje con brillo de 350 nits.SFTC430B-7082B1-CT puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
Aplicación
Ampliamente utilizado en la máquina de café, horno de microondas, escáner, domótica, sistema de control de acceso, equipos de monitoreo, analizadores, sistema de seguridad, sistema de riego de jardín, terminal POS, lector de efectivo,etc..

Ventajas del producto
1.IPS ángulo de visión completo ((80/80/80/80). muy buen ángulo de visión. Perfecto para diferentes tipos de aplicaciones, independientemente de poner en la parte superior, o en la mesa, o usado en la mano, etc.
2.Excelente rendimiento de visualización del color de fondo, luminosidad, ángulo de visión e intensidad, etc.
3.Otro verión de 4,3 pulgadas, puede operarse a una temperatura máxima de -30°C a +80°C para aplicaciones industriales.
4.Flexible para tener con o sin pantalla táctil resistiva. Podemos apoyar el diseño personalizado de CTP ((panel táctil capacitivo) para clientes también. FPC también es personalizable.
5.Solución de bajo coste entre los mismos tipos en la industria LCD.
6.Fácil de instalar y fácil de mantener.

4Display LCD TFT de.3 pulgadas China Fabricante Proveedor, módulo LCD TFT de paisaje de 4.3 pulgadas con brillo de 350 nits Dibujo del producto

Definición del pin de interfaz

Límites máximos absolutos

Características electroópticas de la luz de fondo

Prueba de fiabilidad

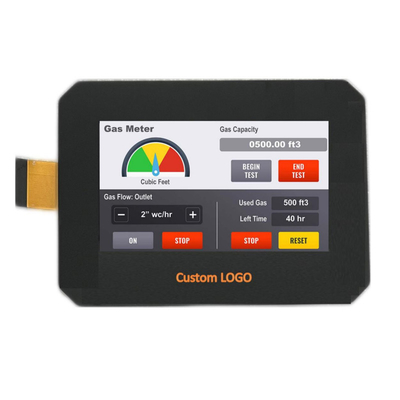

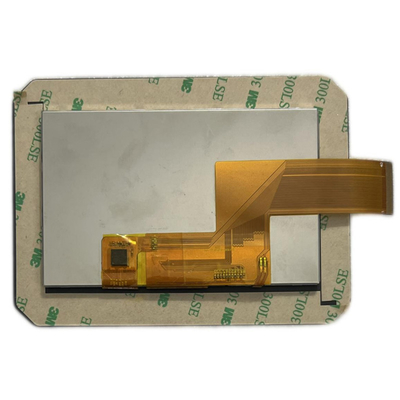

4Display LCD TFT de.3 pulgadas China Fabricante Proveedor, módulo LCD TFT de paisaje de 4.3 pulgadas con brillo de 350 nits Imagen del producto

Gestión de la calidad

1Política de calidad
Proporcionar una calidad sólida y entregar los productos a tiempo;
Para satisfacer las necesidades de los clientes con la mejora continua
2Política de salud y seguridad en el trabajo
Observar las leyes y reglamentos y prevenir y controlar la contaminación;
Tratar de reducir las emisiones y conservar y utilizar al máximo los recursos;
Mejorar la concienciación sobre la protección del medio ambiente y mejorar continuamente el medio ambiente;
3Medidas adoptadas
Hacer transparente su política de calidad y mejorar la concienciación de los empleados sobre la calidad a través de la formación y la educación;
Al implementar la gestión de la 5S, las oficinas y los centros de producción estarán ordenados y bien preparados, y los empleados estarán bien capacitados.
Se asegurará de que el sistema de garantía de calidad ISO9001 cubra todas las fases que afectan a la calidad de los productos y servicios antes de incorporarlas a la gestión y control reglamentados y de procedimiento;
Bajo la premisa de que se garantiza la calidad, se reducirán los costes de producción, incluida la reducción de los costes de las materias primas, y se mejorará la eficiencia de la producción y la gestión.

Instalaciones de fábrica y certificados

Pantalla táctil LCD

1.1 Pantalla táctil resistiva
Antes de la llegada del iPhone, las pantallas táctiles resistivas eran usadas casi exclusivamente, que utilizaban sensores de presión para el control de detección de contacto,que requieren contacto directo de esfuerzo para localizar la posición de contacto mediante la detección de la resistencia.

La parte principal de la pantalla táctil resistiva es una pantalla de película resistiva que se combina muy bien con la superficie de la pantalla, que es una película compuesta de varias capas,que utiliza una capa de vidrio o placa de plástico duro como capa base, y la superficie está recubierta con una capa conductiva de óxido metálico transparente (resistencia conductiva transparente), que está cubierta con una capa de endurecimiento de la superficie exterior,capa de plástico lisa y antirrobo, y su superficie interior también está revestida con un revestimiento,y hay muchos pequeños (menos de 1/1000 pulgadas) puntos de aislamiento transparentes entre ellos para separar las dos capas de aislamiento de capa conductoraCuando el dedo toca la pantalla, las dos capas de capas conductoras están en contacto en el punto de contacto, y la resistencia cambia, generando una señal en las direcciones X y Y.que luego se envía al controlador de pantalla táctilEl controlador detecta este contacto, calcula la posición de (X,Y), y luego simula el comportamiento del ratón en función de la posición obtenida.Este es el principio más básico de las pantallas táctiles de tecnología resistiva.

La pantalla táctil utilizada por el autor es una pantalla táctil resistiva, y su propio chip de control de pantalla táctil es XPT2046 (en la parte posterior de la pantalla LCD U1 está el chip).XPT2046 es un controlador de pantalla táctil de 4 alambres (comunicación SPI) con un convertidor A / D de aproximación paso a paso de velocidad de ejecución de 125KHz de resolución de 12 bits. El XPT2046 admite interfaces de I/O de bajo voltaje de 1,5 V a 5,25 V. El XPT2046 puede detectar la posición de la pantalla apretada realizando dos conversiones A/D,y además de medir la presión aplicada a la pantalla táctilEl rango de temperatura de funcionamiento es de -40°C a +85°C.

El chip es totalmente compatible con ADS7843 y ADS7846, y puede consultar la hoja de datos de estos dos chips para un uso detallado de este chip.
Las notas:

(1) Al utilizar el chip XPT2046, utilizar directamente la comunicación SPI (software y hardware) para leer la salida de datos de 12 bits por el terminal MISO,y luego leer las coordenadas X y Y a través de la conversión de coordenadas y operaciones de filtrado; (Esto se puede ver en el proceso de programación)

(2) Debido a sus propiedades físicas especiales, el uso básico de la pantalla táctil resistiva requiere la calibración del error táctil,pero los datos de calibración de la pantalla resistiva del mismo tipo de LCD son aproximadamente;

(3) Debido a la existencia de un mecanismo que debe calibrarse para las pantallas táctiles resistivas, generalmente es necesario calibrar antes de su uso.Podemos utilizar 24CXX (EEPROM) para guardar los parámetros de compensación de calibración, y entonces no necesitamos recalibrar cada vez que encendemos el ordenador; (Como último recurso, considerando el costo,En realidad, es posible guardar los datos de calibración en flash - no muy recomendado);

Ventajas de la pantalla táctil resistiva: alta precisión, bajo precio, fuerte capacidad antiinterferencia y buena estabilidad.
Desventajas de la pantalla táctil resistiva: fácil de rayar, la transmitancia de luz no es muy buena y no admite el multi-tacto.de lo contrario, el desplazamiento no es pequeño)

1.2 Pantalla táctil capacitiva
Hoy en día, casi todos los teléfonos inteligentes, incluidas las tabletas, utilizan pantalla capacitiva como pantalla táctil, la pantalla capacitiva es el uso de sensores del cuerpo humano para el control de detección de contacto,no hay contacto directo o sólo contacto leve, mediante la detección de la corriente inducida para localizar las coordenadas táctiles. (En la actualidad, la pantalla táctil capacitiva básica es la principal)

Hay dos tipos principales de pantallas táctiles capacitivas:

1) Pantalla táctil capacitiva capacitiva de superficie.

La tecnología de pantalla táctil capacitiva de superficie utiliza ITO (óxido de indio y estaño,un material conductor transparente) película conductora para detectar el comportamiento táctil de la superficie de la pantalla mediante detección de campos eléctricosPero las pantallas táctiles capacitivas de superficie tienen algunas limitaciones, sólo pueden reconocer un dedo o un toque.

2) Pantalla táctil capacitiva proyectada.

Las pantallas táctiles capacitivas proyectadas son sensores que utilizan electrodos de pantalla táctil para emitir líneas de campo electrostático.Hay dos tipos de capacitancia que se utilizan generalmente en la tecnología de detección capacitiva proyectada: autocapacitancia y capacidad de interacción.

La autocapacitanza, también conocida como capacitancia absoluta, es el método más utilizado, y la autocapacitanza generalmente se refiere a la capacitancia compuesta por un electrodo de escaneo y tierra.En la superficie del vidrio, hay electrodos de escaneo transversales y longitudinales hechos de ITO, y entre estos electrodos y el suelo forman un polo capacitivo.se añade un condensador paralelo al circuito, cambiando así la capacidad total de la línea de escaneo.

La capacitancia de interacción, también conocida como capacitancia de abanico, forma una capacitancia en la intersección de electrodos ITO transversales y longitudinales en la superficie del vidrio.El método de escaneo de capacidad interactivo es escanear el cambio de capacidad en cada intersección para determinar la posición del punto de contactoCuando se toca, afectará el acoplamiento de electrodos adyacentes, cambiando así la capacitancia en la intersección,y el método de escaneo de la capacidad interactiva puede detectar el valor de la capacidad de cada intersección y el cambio de la capacidad después de tocar, por lo que requiere un tiempo de escaneo más largo que el método de escaneo de autocapacitación, y necesita escanear y detectar electrodos X * Y. En la actualidad, las pantallas táctiles de teléfonos inteligentes, tabletas, etc.,todas utilizan tecnología capacitiva interactiva. (El LCD de la placa de la élite atómica puntual del autor es una pantalla táctil capacitiva)

La pantalla táctil capacitiva transmisora utiliza dos columnas de electrodos en las columnas vertical y horizontal para formar una matriz de detección al tacto sensorial.el electrodo del eje X y el electrodo del eje Y,El electrodo en la imagen es en realidad transparente, y está aquí para la comodidad de todos.la precisión y la resolución de la pantalla capacitiva del electrodo transparente en los ejes X y Y están relacionadas con el número de canales en los ejes X y Y, y cuantos más canales, mayor es la precisión.

Contacta con nosotros

Nos encanta escuchar acerca de sus proyectos, si tiene alguna pregunta, puede contactarnos a sales2@saef.com.cn
