Datos del producto:
|
| Producto: | 2Pantalla LCD TFT de 2 pulgadas | Resolución: | 176x220 |
|---|---|---|---|
| Pantalla táctil: | Sin pantalla táctil (opcional) | Interfaz: | El SPI |
| Dimensión del vidrio de cubierta: | para ser personalizado | Dirección de visión: | 12:00 |
| IC del controlador: | ILI9225G o equivalente | Conexión: | Enchufe (personalizable) |
| Luminancia superficial: | 300 cd/m2 (nits) | Número del pin: | 14 alfileres |
| Curso de la vida del LED: | 40.000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT QCIF SPI para las pantallas de alta resolución,2.2 pulgadas de pantalla LCD SPI TFT,Display LCD TFT de 176x220 SPI |
||

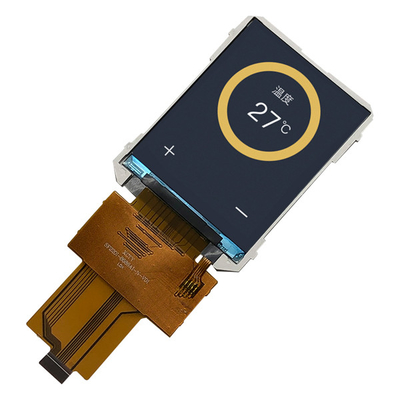

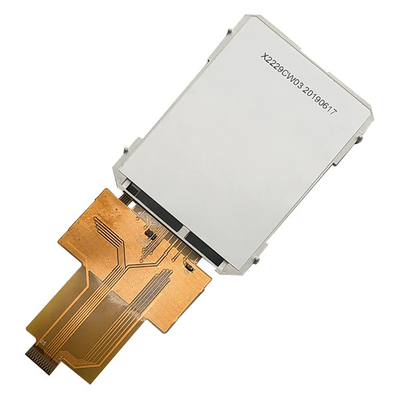

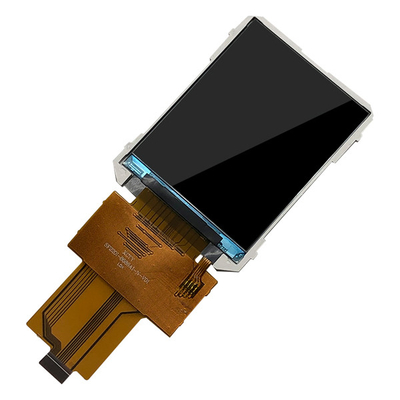

2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Panel táctil pantalla, fabricante de TFT de China Introducción del producto
Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de los sistemas de seguridad de los sistemas de seguridad dees una pantalla LCD QCIF 170x220 TFT de 2,2 pulgadas diagonal de color completo. es fácilmente controlada por MCU. Esta pantalla LCD TFT de 2,2 pulgadas sin pantalla táctil (opcional) se puede usar en sistemas integrados,Dispositivo industrial, seguridad y equipos portátiles que requieren visualización en alta calidad y imagen colorida.las conexiones de cola FFC/FPC con tomas de enchufe fáciles de encontrar.
SF-TC220I-8686A1-N tiene muchos diseños opcionales debido a los diversos entornos de aplicación. admite pruebas EMI y pruebas de fiabilidad severas, con y sin panel táctil resistivo,con / sin pantalla táctil capacitiva, mayor brillo hasta 1000 nits.
Características:
| Producto: | 2Pantalla LCD TFT de 2 pulgadas | Resolución: | 176x220 |
|---|---|---|---|
| Pantalla táctil: | Sin pantalla táctil (opcional) | Interfaz: | El SPI |
| Dimensión del vidrio de la cubierta: | Para ser personalizado | Dirección de visión: | 12:00 |
| Control del conductor: | ILI9225G o equivalente | Conexión: | El punto de conexión es el punto de conexión. |
| Luminancia de la superficie: | 300 Cd/m2 (nits) | Número del pin: | 14 pines |
| Duración del LED: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
Preguntas frecuentes:
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo de contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días llegar. También es opcional el envío aéreo y marítimo.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCDs con nuevo pedido para pequeñas cantidades.los repararemos y les enviaremos de nuevo o podemos discutir la solución incluyendo volver a llamar según la situación real.
2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Pantalla táctil, fabricante de TFT de China Dibujo del producto
2.2'' Inch SPI TFT LCD Display ILI9225G QCIF 176x220 Panel táctil pantalla, fabricante de TFT de China Introducción del producto
Instalaciones de fábrica y certificados
Pantalla táctil LCD - Toque
1.1 Pantalla táctil resistiva
Antes de la llegada del iPhone, las pantallas táctiles resistivas eran casi exclusivamente utilizadas, que utilizaban sensores de presión para el control de detección de contacto,que requieren contacto directo de esfuerzo para localizar la posición de contacto mediante la detección de la resistencia.
La parte principal de la pantalla táctil resistiva es una pantalla de película resistiva que se combina muy bien con la superficie de la pantalla, que es una película compuesta de varias capas,que utiliza una capa de vidrio o placa de plástico duro como capa base, y la superficie está recubierta con una capa conductiva de óxido metálico transparente (resistencia conductiva transparente), que está cubierta con una capa de endurecimiento de la superficie exterior,capa de plástico lisa y antirrobo, y su superficie interior también está revestida con un revestimiento,y hay muchos pequeños (menos de 1/1000 pulgadas) puntos de aislamiento transparentes entre ellos para separar las dos capas de aislamiento de la capa conductoraCuando el dedo toca la pantalla, las dos capas de capas conductoras están en contacto en el punto de contacto, y la resistencia cambia, generando una señal en las direcciones X y Y.que luego se envía al controlador de pantalla táctilEl controlador detecta este contacto, calcula la posición de (X,Y), y luego simula el comportamiento del ratón en función de la posición obtenida.Este es el principio más básico de las pantallas táctiles de tecnología resistiva.
La pantalla táctil utilizada por el autor es una pantalla táctil resistiva, y su propio chip de control de pantalla táctil es XPT2046 (en la parte posterior de la pantalla LCD U1 está el chip).El XPT2046 es un controlador de pantalla táctil de 4 alambres (comunicación SPI) con un convertidor A / D de aproximación paso a paso de velocidad de ejecución de 125KHz de resolución de 12 bits. El XPT2046 admite interfaces de I/O de bajo voltaje de 1,5 V a 5,25 V. El XPT2046 puede detectar la posición de la pantalla presionada realizando dos conversiones A/D,y además de medir la presión aplicada a la pantalla táctilEl rango de temperatura de funcionamiento es de -40°C a +85°C.
El chip es totalmente compatible con ADS7843 y ADS7846, y puede consultar la hoja de datos de estos dos chips para un uso detallado de este chip.
Las notas:
(1) Al utilizar el chip XPT2046, utilizar directamente la comunicación SPI (software y hardware) para leer la salida de datos de 12 bits por el terminal MISO,y luego leer las coordenadas X y Y a través de la conversión de coordenadas y operaciones de filtrado; (Esto se puede ver en el proceso de programación)
(2) Debido a sus propiedades físicas especiales, el uso básico de la pantalla táctil resistiva requiere la calibración del error táctil,pero los datos de calibración de la pantalla resistiva del mismo tipo de LCD son aproximadamente;
(3) Debido a la existencia de un mecanismo que debe calibrarse para las pantallas táctiles resistivas, generalmente es necesario calibrar antes de su uso.Podemos utilizar 24CXX (EEPROM) para guardar los parámetros de compensación de calibración, y entonces no necesitamos recalibrar cada vez que encendemos el ordenador; (Como último recurso, considerando el costo,En realidad, es posible guardar los datos de calibración en flash - no muy recomendado);
Ventajas de la pantalla táctil resistiva: alta precisión, bajo precio, fuerte capacidad antiinterferencia y buena estabilidad.
Desventajas de la pantalla táctil resistiva: fácil de rascar, la transmitancia de luz no es muy buena y no admite el multi-tacto.de lo contrario, el desplazamiento no es pequeño)
1.2 Pantalla táctil capacitiva
Hoy en día, casi todos los teléfonos inteligentes, incluidas las tabletas, utilizan pantalla capacitiva como pantalla táctil, la pantalla capacitiva es el uso de sensores del cuerpo humano para el control de detección de contacto,no hay contacto directo o sólo contacto leve, mediante la detección de la corriente inducida para localizar las coordenadas táctiles. (En la actualidad, la pantalla táctil capacitiva básica es la corriente principal)
Hay dos tipos principales de pantallas táctiles capacitivas:
1. pantalla táctil capacitiva capacitiva de la superficie.
La tecnología de pantalla táctil capacitiva de superficie utiliza ITO (óxido de indio y estaño,un material conductor transparente) película conductora para detectar el comportamiento táctil de la superficie de la pantalla mediante detección de campos eléctricosPero las pantallas táctiles capacitivas de superficie tienen algunas limitaciones, sólo pueden reconocer un dedo o un toque.
2. Proyectado capacitivo pantalla táctil.
Las pantallas táctiles capacitivas proyectadas son sensores que utilizan electrodos de pantalla táctil para emitir líneas de campo electrostático.Hay dos tipos de capacitancia que se utilizan generalmente en la tecnología de detección capacitiva proyectada: autocapacitancia y capacidad de interacción.
La autocapacitanza, también conocida como capacitancia absoluta, es el método más utilizado, y la autocapacitanza generalmente se refiere a la capacitancia compuesta por un electrodo de escaneo y tierra.En la superficie del vidrio, hay electrodos de escaneo transversales y longitudinales hechos de ITO, y entre estos electrodos y el suelo forman un polo capacitivo.se añade un condensador paralelo al circuito, cambiando así la capacidad total de la línea de escaneo.
La capacitancia de interacción, también conocida como capacitancia de abanico, forma una capacitancia en la intersección de electrodos ITO transversales y longitudinales en la superficie del vidrio.El método de escaneo de capacitancia interactiva es escanear el cambio de capacitancia en cada intersección para determinar la posición del punto de contactoCuando se toca, afectará el acoplamiento de electrodos adyacentes, cambiando así la capacitancia en la intersección,y el método de escaneo de la capacidad interactiva puede detectar el valor de la capacidad de cada intersección y el cambio de la capacidad después de tocar, por lo que requiere un tiempo de escaneo más largo que el método de escaneo de autocapacitación, y necesita escanear y detectar electrodos X * Y. En la actualidad, las pantallas táctiles de teléfonos inteligentes, tabletas, etc.,todas utilizan tecnología capacitiva interactiva. (El LCD de la placa de la élite atómica puntual del autor es una pantalla táctil capacitiva)
La pantalla táctil capacitiva transmisora utiliza dos columnas de electrodos en las columnas vertical y horizontal para formar una matriz de detección para sentir el tacto.el electrodo del eje X y el electrodo del eje Y,El electrodo en la imagen es en realidad transparente, y está aquí para la comodidad de todos.la precisión y la resolución de la pantalla capacitiva del electrodo transparente en los ejes X y Y están relacionadas con el número de canales en los ejes X y Y, y cuantos más canales, mayor es la precisión.
Contacta con nosotros
Nos encanta escuchar acerca de sus proyectos, si tiene alguna pregunta, puede contactarnos a sales2@saef.com.cn
