Pantalla LCD TFT de 3,5 pulgadas con interfaz MCU ILI9488, pantalla LCD TFT de panel táctil capacitivo de 3,5 pulgadas Descripción de la pantalla
Saef Tech SFTO350PY-7118ACT es un módulo LCD TFT de 3,5 pulgadas de tamaño diagonal con resolución HVGA 320x480 píxeles.
Detalles rápidos del producto:
1. Tamaño de pantalla LCD: TFT de 3,5”
2. Resolución: 320x480
3. Ángulo de visión: 12 en punto
4. Dimensión del contorno: 55,26*84,69*2,1 mm
5. Controlador IC: ILI9488
6. Tipo de interfaz: MCU
7. Panel táctil: con o sin panel táctil resistivo opcional
8. Temperatura: Superior -20°C a +70°C; Temperatura -30°C a +80°C
Características del producto:
1. SFTO350PY-7118ACT es un módulo TFT LCD con un tamaño de 3,5 pulgadas en diagonal, 320xRGBx480 y una pantalla TFT LCD a todo color.
2. Este módulo admite interfaz MCU. El modelo SFTO350PY-7118ACT tiene una dimensión de módulo de 55,26*84,69 mm y un tamaño de área activa de 48,96 x 73,44 mm;
3. SFTO350PY-7118ACT está integrado con el controlador ILI9488 en el módulo y su voltaje de suministro lógico varía de 2,6 V a 3,3 V.
4. Puede funcionar a temperaturas de -20 ℃ a +70 ℃; sus temperaturas de almacenamiento oscilan entre -30 ℃ y +80 ℃.
5. SFTO350PY-7118ACT es un módulo LCD en modo vertical, con luminancia de 200 cd/m2. Si desea utilizarlo como modo horizontal o aumentar la luminancia, comuníquese con nosotros para obtener más asistencia técnica.
6. Este módulo LCD TFT de 3,5" funciona bien para dispositivos GPS, terminales POS, lectores de efectivo, escáneres, domótica, teléfonos de conferencia, analizadores, electrodomésticos, domótica, sistemas de seguridad, etc.
| Producto: | Pantalla LCD TFT de 3,5" pulgadas | Pantalla táctil: | Con CTP |
|---|---|---|---|
| Toque capacitivo: | Cubierta de vidrio estándar y personalizada opcional | Resolución: | 320x480 puntos |
| Dirección de visualización: | 12:00 | Interfaz: | MCU y SPI |
| Número de PIN: | 32 pines | Conexión: | Conexión (personalizable) |
| Luminancia superficial: | 300cd/m2 (liendres) | Vida útil del LED: | 40.000 horas |
| Cumplimiento: | Cumple con REACH y RoHS | Proceso de dar un título: | ISO9001:2015 e ISO14001:2015 |

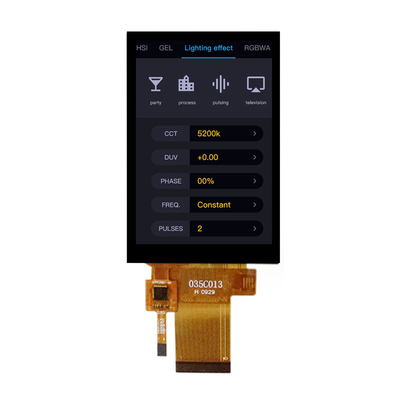

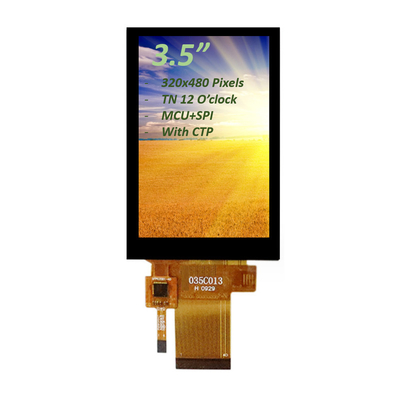

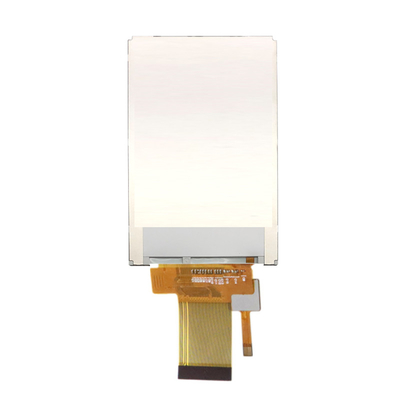

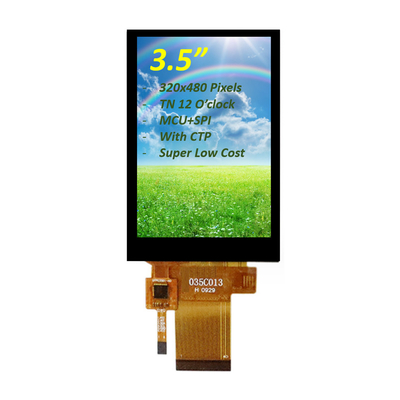

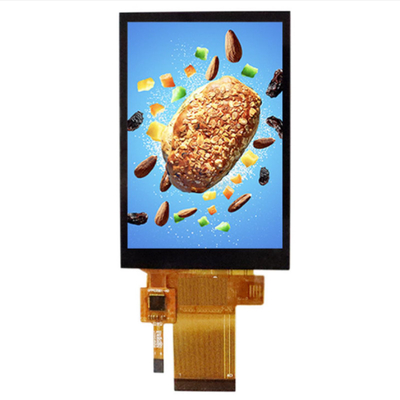

Pantalla LCD TFT de 3,5 pulgadas con interfaz MCU ILI9488, pantalla LCD TFT de panel táctil capacitivo de 3,5 pulgadasImagen del producto
Especificación óptica
| Artículo | Símbolo | Condición | mín. | Tipo | máx. | Unidad | |
| Luminancia blanca (Centro) | Lv |
Θ=0 Normal Ángulo de visión IBL = 120 mA |
-- | 300 | -- | cd/m2 | |
| Tiempo de respuesta | Tr+Tf | -- | 20 | 40 | EM | ||
| Relación de contraste | CR | -- | 500 | -- | -- | ||
|
Color Cromaticidad (CIE1931) |
blanco | Wx | 0,292 | 0.307 | 0.322 | ||
| Wy | 0.312 | 0.327 | 0.342 | ||||
|
Ángulo de visión |
Hor |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Uniformidad de brillo | promedio | Θ=0 | 80 | 90 | -- | % | |
| Gama de colores | NTSC | Θ=0 | 57 | 60 | -- | % | |
| Dirección de visión óptima | 12 0' RELOJ | ||||||
Características eléctricas
| Artículo | Símbolo | Mín. | Tipo. | Máx. | Unidad |
| Tensión de alimentación analógica | VDD | 2.4 | 2.8 | 3.3 | V |
| Tensión de alimentación digital | VDDI | 1,65 | 1.8 | 3.3 | |
| Señal de entrada Voltaje | vih | 0.7VDDI | - | VDDI | V |
| VIL | Tierra | - | 0.3VDDI | V |
Características de la unidad de retroiluminación
| Artículo | Símbolo | mín. | tipo | máx. | Unidad |
| corriente del LED | Illinois | - | 90 | 120 | mamá |
| voltaje del LED | VL | - | 2.8 | 3.2 | V |
| Vida útil del LED en funcionamiento | Hora | 30000 | 40000 | - | Hora |
Definición del pin de la interfaz LCM
|
Alfiler No. |
Símbolo | Función |
| 1 | SG | Toca la línea izquierda |
| 2 | YU | Toca el circuito superior |
| 3 | XR | Toca la línea final derecha |
| 4 | YARDA | Toca la línea inferior |
| 5 | Tierra | Suelo |
| 6 | IOVCC | Fuente de alimentación 1,8 V. |
| 7 | VCC | Fuente de alimentación 2,8 V |
| 8 | FMARK | Señal de sincronización de trama |
| 9 | CS | Pin de entrada de selección de chip (activo bajo) |
| 10 | RS | Mostrar pin de selección de datos/comandos en paralelo |
| 11 | WR/SPI_SCL | Habilitación de escritura en interfaz paralela MCU 8080/pin SCL como reloj serie |
| 12 | RD | Habilitación de lectura en la interfaz paralela 8080 MCU. |
| 13 | SPI_SDA | pin bidireccional de entrada/salida de datos en serie |
| 14 | SPI_SDO | Salida de datos en serie |
| 15 | REINICIAR | Entrada de reinicio externo. |
| 16 | Tierra | Suelo |
| 17-32 | DB0-DB15 | Bus de datos de interfaz paralela MCU. |
| 33 | LEDA | Luz de fondo LED (ánodo) |
| 34-36 | LEDK | Luz de fondo LED (cátodo) |
| 37 | Tierra | Suelo |
| 38 | IM0 | Seleccione el modo de interfaz |
| 39 | IM1 | Seleccione el modo de interfaz |
| 40 | IM2 | Seleccione el modo de interfaz |
Toque Definición de pin FPC
| 1 | CTP_RST | Restablecer pantalla táctil |
| 2 | CTP_INT | Señal de interrupción de la pantalla táctil |
| 3 | CTP_SDA | Señal de datos de la pantalla táctil |
| 4 | CTP_SCL | Señal de reloj de pantalla táctil. |
| 5 | Tierra | Suelo |
| 6 | VDD | Fuente de alimentación |
¿Por qué elegirnos?
1. Proporcionamos una solución personalizada de pantalla LCD
¿Su producto tiene requisitos de aplicación especiales, especificaciones eléctricas, especificaciones ópticas, funciones táctiles o dimensiones mecánicas que requieren pantallas personalizadas? SAEF puede cumplir con sus requisitos de LCD personalizados.
2. Soluciones totales para pantalla táctil y display.
¿Le preocupa montar la pantalla táctil y la pantalla de visualización? SAEF puede proporcionar pantallas táctiles estándar y personalizadas, incluidas soluciones multitáctiles resistivas y capacitivas, incluido también el servicio de unión óptica y de aire.
3. Compromiso con la confiabilidad de la calidad
SAEF está calificado por ISO9001:2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados globales. Garantizamos la calidad a través de la gestión de fabricación IQC, PQC y OQC, la confiabilidad y las pruebas de envejecimiento.
4. Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden suministrarse por más de 5 años. Si existen necesidades especiales, haremos planes alternativos con anticipación para garantizar sus requisitos de suministro a largo plazo.
ESP8266 conectado con pantalla TFT ili9488 de 3,5 pulgadas para visualización + táctil
1. Utilice la biblioteca TFT_eSPI
2. Contenido de la configuración
2-1) ¿Cómo está cableado el dispositivo?
VCCLED - 3.3
Tierra - Tierra
CS-D8
PRIMERO - D4
CC/RS - D3
SD1(MOSI)T_DIN-D7
SCKT_CLK-D5
T_D0-D6
T_CS-D2
* XXX/XXX indica que se requiere una línea paralela, que solo es aplicable a las pantallas ESP8266 e ili9488
*¡¡Otras pantallas deben ajustarse de acuerdo con las anotaciones en User_Setup.h y User_Setup_Select.h, para evitar desvíos!!
2-2). Modificar User_Setup.h
Busque el archivo User_Setup.h en el directorio de la biblioteca y modifique las anotaciones según el modelo de la pantalla TFT.
#define ILI9488_DRIVER // ADVERTENCIA: No conecte el SDO de pantalla ILI9488 a MISO si otros dispositivos comparten el bus SPI (TFT SDO NO se triplica cuando CS está alto)
Descomente este controlador y devuelva el li9341 predeterminado al comentario
Agregar dos parámetros
#definir TFT_WIDTH 480
#definir TFT_HEIGHT 320
Como estoy usando una pantalla de 480*320, no hay parámetros correspondientes en el archivo, así que puedo agregarlo y usarlo directamente si hay parámetros de la pantalla correspondiente en el archivo.
El archivo continúa desplazándose hacia abajo.
Busque #define TOUCH_CS PIN_D2 y descomente el comentario (corresponde al puerto del mapa de cables)
2-3) Modificar User_Setup_Select.h
Habilite #include <User_Setup.h>
Habilite #include <User_Setups/Setup20_ILI9488.h> (diferentes pantallas buscan el controlador correspondiente según la anotación en inglés)
*Para otro tipo de pantallas, es necesario abrir el archivo del controlador User_Setups/Setup20_ILI9488.h correspondiente para comprobar si los pines definidos son los mismos que los del diagrama de cableado.
2-4) Pruébalo para correr
Abra la instancia -TFT_eSPI-Generic-Touch_calivrate en Arduino (esta instancia se llama calibración táctil, el tacto debe estar calibrado)
Siga los ejemplos proporcionados en la biblioteca y juegue a su gusto.
