3.5 pulgadas TFT retrato tipo pantalla LCD con ILITEK ILI9488 MCU controlador de interfaz 320x480 HVGA

3.5 pulgadas TFT retrato tipo pantalla LCD con ILITEK ILI9488 MCU controlador de interfaz 320x480 HVGADescripción de la pantalla

Saef Tech SF-TC350H-8942A-N es un módulo LCD TFT de tamaño diagonal de 3,5 pulgadas con resolución HVGA de 320x480 píxeles.

Detalles rápidos del producto:
1. Tamaño de la pantalla LCD: 3.5 ′′ TFT
2. Resolución: 320x480
3Ángulo de visión: 12 horas.
4Dimensión del contorno: 55.26*84.69*2.1 mm
5. IC del conductor: ILI9488
6Tipo de interfaz: MCU
7Panel táctil: con o sin panel táctil resistivo opcional
8. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C

Características del producto:
1. SF-TC350H-8942A-N es un módulo TFT LCD es un tamaño diagonal de 3,5 pulgadas, 320xRGBx480, pantalla LCD TFT a todo color.
2Este módulo es compatible con la interfaz MCU. El modelo SF-TC350H-8942A-N tiene una dimensión de módulo de 55,26*84,69 mm y un tamaño de área activa de 48,96 x 73,44 mm.
3. SF-TC350H-8942A-N está integrado con el controlador ILI9488 en el módulo, y su voltaje de alimentación lógica oscila entre 2.6V y 3.3V.
4Puede funcionar a temperaturas de -20°C a +70°C; sus temperaturas de almacenamiento oscilan entre -30°C y +80°C.
5. SF-TC350H-8942A-N es un módulo LCD de modo retrato, con 200 cd/m2 de luminosidad. Si desea usarlo como modo paisaje o aumentar la luminosidad, póngase en contacto con nosotros para obtener más soporte técnico.
6Este módulo LCD TFT de 3.5 "funciona bien para dispositivos GPS, terminal POS, lector de efectivo, escáner, automatización del hogar, teléfono de conferencia, analizadores, electrodomésticos, automatización del hogar, sistema de seguridad, etc.

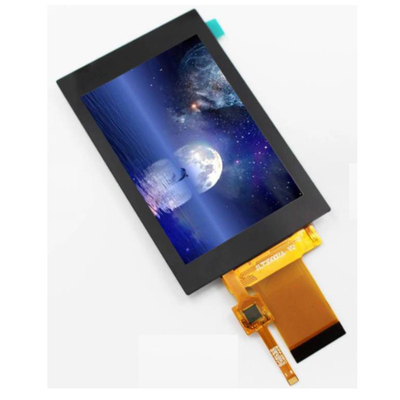

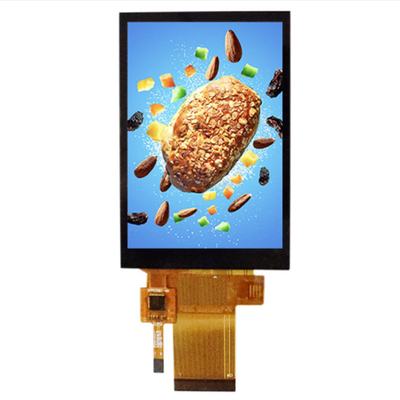

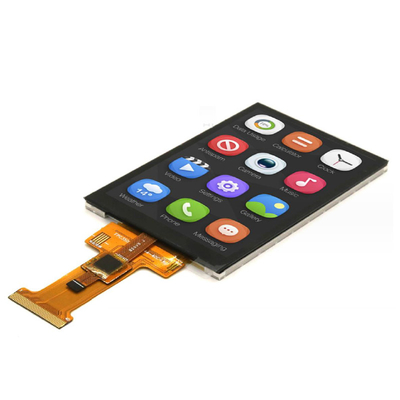

MCU 3.5 pulgadas TFT LCD, 3.5 " 320x480 HVGA LCD muestra la imagen real del producto

ESP8266 conectado con ili9488 pantalla TFT de 3,5 pulgadas para visualización + toque

1. Utilice la biblioteca TFT_eSPI

2Contenido de la configuración

2-1) ¿Cómo está conectado el dispositivo?

VCCLED - 3.3
En el caso de las entidades financieras, el importe de la ayuda será el siguiente:
Las condiciones de los productos:
RST - D4
DC/RS - D3
Los datos de los datos de los Estados miembros de la UE se incluirán en la lista de datos de la UE.
Los datos de los datos de los Estados miembros se incluirán en el anexo I.
T_D0 - D6
T_CS - D2
* XXX/XXX indica que se requiere una línea paralela, que sólo es aplicable a las pantallas ESP8266 e ili9488.

*Las demás pantallas deben ajustarse de acuerdo con las anotaciones de User_Setup.h y User_Setup_Select.h, para evitar desvíos!!

2-2). Modificar el usuario_Setup.h
Encuentre el archivo User_Setup.h en el directorio de la biblioteca y modifique las anotaciones de acuerdo con el modelo de la pantalla TFT

#define ILI9488_DRIVER // ADVERTENCIA: No conecte el SDO de visualización ILI9488 a MISO si otros dispositivos comparten el bus SPI (TFT SDO NO hace tristate cuando CS es alto)

Descomentar este controlador, y devolver el li9341 predeterminado al comentario

Añadir dos parámetros

#definir TFT_WIDTH 480
#define TFT_HEIGHT 320

Debido a que estoy usando una pantalla 480 * 320, no hay parámetros correspondientes en el archivo, así que puedo añadirlo y usarlo directamente si hay parámetros de la pantalla correspondiente en el archivo

El archivo continúa desplazándose hacia abajo

Encuentra #define TOUCH_CS PIN_D2 y cancela el comentario (corresponde al puerto de wiremap)

2-3) Modificar el usuario_Setup_Select.h
Habilitar #incluir

Habilitar #incluir(diferentes pantallas buscan el conductor correspondiente según la anotación en inglés)

*Para otros tipos de pantallas, debe abrir el archivo de controlador correspondiente User_Setups/Setup20_ILI9488.h para verificar si los pines definidos son los mismos que los del diagrama de cableado.

2-4) Pruébalo para una carrera
Abre la instancia -TFT_eSPI-Generic-Touch_calivrate en Arduino (esta instancia se llama calibración táctil, el tacto debe calibrarse)

Siga los ejemplos que se encuentran en la biblioteca y juegue al gusto de su corazón

Al final, en realidad no sé mucho sobre el principio, afortunado de descubrir, puede haber omisiones en la configuración específica, asegúrese de estudiar más notas de configuración,y al mismo tiempo encontrar problemas para ir a sitios web nacionales y extranjeros para probar suerteNo tengo tiempo para volver a verificar, sólo hablar sobre el camino a seguir, buena suerte a todos!
