7 pulgadas 1024x600 LVDS TFT LCD con CTP, PCAP pantalla táctil 7 pulgadas IPS

7 pulgadas 1024x600 LVDS TFT LCD con CTP, PCAP Pantalla táctil 7 pulgadas IPS Introducción del producto

Detalles rápidos del producto:


1. Tamaño de la pantalla LCD: 7 ′′ pulgadas TFT
2. Resolución: 1024x600
3Ángulo de visión: libre
4Dimensión del contorno: 165x100x5.7mm
5. Tipo de interfaz LCM: LVDS

6. Tipo de interfaz CTP: I2C
7. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C
8. Panel táctil: pantalla táctil capacitiva ((CTP)

SAEF Technology ZDX070BIV1-B3 es una pantalla LCD TFT de 7 pulgadas tipo IPS con ángulo de visión completo con resolución de 1024x600 píxeles.

Este módulo LCD tiene una dimensión de contorno de 165x100x5.7mm, y un tamaño AA de 154.2144 ((H) ×85.92 ((V) mm. Este LCD TFT de 7" está con PCAP ((Capacitive Touch Screen).La interfaz LCM de ZDX070BIV1-B3 está con la interfaz LVDSLa interfaz CTP es I2C. ZDX070BIV1-B3 es con 300cd/m2 (nits) de brillo de superficie, este módulo de pantalla LCD puede funcionar a temperaturas de ₹20°C a +70°C.

Este módulo LCD TFT de 7 ′′ se utiliza ampliamente en equipos de medición, dispositivos médicos, automatización del hogar, sistema de seguridad de acceso, etiqueta de precio del supermercado y electrodomésticos, dispositivo GPS, etc.

7 pulgadas 1024x600 LVDS TFT LCD con CTP, PCAP Pantalla táctil 7 pulgadas IPS Dibujo del producto

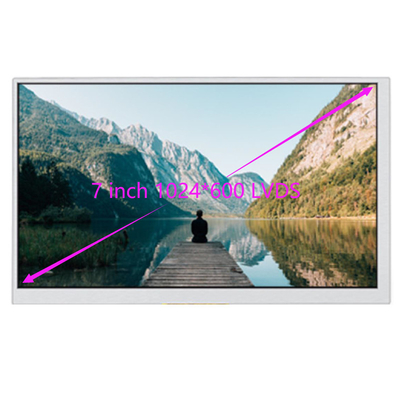

7 pulgadas 1024x600 LVDS TFT LCD con CTP, PCAP Pantalla táctil 7 pulgadas IPS Imagen del producto

Instalaciones y certificados

¿Qué es LVDS?

LVDS (signalización diferencial de bajo voltaje): es una interfaz de tecnología de señalización diferencial de bajo voltaje. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

En los últimos años, con el rápido desarrollo de la industria electrónica, los equipos de visualización inteligentes también han logrado logros brillantes, y la visualización de alta definición ha sido favorecida por los consumidores.En la actualidad, las interfaces de protocolo de visualización de alta definición incluyen RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, etc.

La norma de nivel LVDS utiliza un par (dos) de líneas de señal diferencial para transmitir datos.

Al conducir un suministro de corriente estable de 3,5 mA, los datos se pueden transmitir a alta velocidad con una señal diferencial de amplitud muy baja de 350 mV en la terminación de 100Ω.La velocidad de transmisión de datos está limitada a un máximo de 655 Mbit/s dentro de la especificaciónPero ese no es el límite. A través del procesamiento único de cada fabricante de semiconductores, es posible lograr una velocidad de transmisión de alta velocidad de aproximadamente 3 Gbit/s.

Las dos señales diferenciales, la señal del electrodo positivo (A +) y la señal del electrodo negativo (B−), se centran en un voltaje común (Voc) de 1,2 V,y las dos señales oscilan con una diferencia de potencial de 350 mVLuego, el diferencial del osciloscopio se mide con una sonda, y se obtiene una forma de onda de la señal como la Figura 2. Esta es la diferencia de amplitud entre las dos señales ((A+) −(B−)).Mediante medición con una sonda diferencial, la diferencia de amplitud se puede calcular. Pero tal forma de onda de señal no existe físicamente.

La estructura básica del transmisor y receptor de LVDS se muestra en la figura siguiente. Utiliza dos cables (es decir, líneas de señal diferencial) para transmitir una sola señal,y está impulsado por una fuente de corriente constante, es decir, accionados por corriente (en oposición a los niveles accionados por voltaje como TTL y CMOS).

Entre ellos, el transistor de efecto de campo en el controlador (no necesariamente el transistor de efecto de campo, porque la especificación técnica LVDS se centra principalmente en el transistor eléctrico,Interconexión y terminación de línea de la interfaz LVDS, y no existen requisitos claros para el proceso de producción, el medio de transmisión y el voltaje de alimentación, es decir, puede realizarse mediante CMOS, GaAs u otros procesos,y el gato negro y el gato blanco que puede atrapar ratones son buenos gatos) para formar un circuito de interruptor de puente completoSe utiliza para controlar la dirección del flujo de corriente de la fuente de corriente constante de 3,5 mA,una resistencia de terminación de 100 ohms está conectada en paralelo entre los terminales de inversión y de inversión del receptor, para que la corriente pueda generar voltaje a través de la resistencia, y luego los niveles altos y bajos se forman por el juicio del receptor.

Cuando Q2 y Q3 están encendidos y Q1 y Q4 están desconectados, la corriente de fuente de corriente constante fluye hacia el receptor a través de Q3,y baja a través de la resistencia de terminación de 100 ohms y luego vuelve al extremo de conducción, y finalmente pasa a través de Q2 a tierra (GND), la corriente de 3,5mA produce una caída de voltaje de 350mV en la resistencia de 100 ohms, en este momento,el voltaje en el terminal de inversión es mayor que el voltaje en el terminal de inversión, y la salida es un alto nivel "H".
