Datos del producto:
|
| Producto: | 2Display LCD TFT de 8 pulgadas | Resolución: | 480x640 puntos |
|---|---|---|---|
| Control de conducción: | ILI9806E, o ST7701 o equivalente | Pantalla táctil: | Sin pantalla táctil (personalizable) |
| Dimensión del vidrio de cubierta: | Personalizable | Dirección de visión: | Libre (80/80/80/80) |
| Esquema de la oscuridad.: | Se trata de una muestra de las características de las máquinas de la categoría M1 y M2 de la categor | Área activa: | 43.20 x 57,60 mm |
| Interfaz: | RGB (personalizable) | Conexión: | Tipo del conector de FPC |
| Número del pin: | 40 alfileres (personalizables) | Luminancia superficial: | 260 cd/m2 (nits) |
| Válvula de alimentación: | 3,2 V | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2,8 exhibición de la pulgada 480x640 TFT LCD,ALCANCE exhibición de TFT LCD de 2 |
||
2.8 pulgadas 480x640 de alta resolución IPS Tipo de ángulo de visión completo TFT módulo de pantalla LCD
2.8" TFT 480x640, TFT LCD de 2,8 pulgadas Descripción
Este producto es una pantalla de alta resolución PPI con una diagonal de 2,8 pulgadas y una resolución de 480x640.utiliza la tecnología de visualización de visión completa IPS para hacer que este producto sea adecuado para algunas aplicaciones de gama alta.
El módulo TFT LCD SF-TO280PY-8990B-N es un retrato de tamaño diagonal de 2.8 ′′ de tamaño 480x640 de alta resolución en pantalla a todo color, el módulo LCD SF-TO280PY-8990B-N admite la interfaz RGB.La interfaz es personalizable. El modelo SF-TO280PY-8990B-N tiene una dimensión de módulo de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm y un tamaño de área activa de 43,20 x 57,60 mm.o ST7701 o controlador de circuito integrado de conductor equivalente en el módulo, y su voltaje de alimentación lógica oscila entre 2,6V y 3,4V. el valor típico es de 3,2V. La luminancia superficial es de 260 cd/m2 (Nits).y temperatura de almacenamiento de -30 a 80 grados.
El modelo ha sido ampliamente utilizado en terminales POS, lectores de efectivo, sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales,equipos de seguridad que requieren una pantalla TFT de alta calidad y con imágenes de colores.
Las especificaciones mecánicas:
| Sección 1 | Especificación | Unidad |
| El tamaño de la pantalla | 2.8 | pulgadas |
| DIMENSIONES de línea | 50 por 69.2 por 2.35 | En el caso de los |
| Control de conducción | El número de personas a las que se refiere el artículo 5 del Reglamento (CE) n.o 882/2004 | - |
| Tipo de interfaz | RGB | un poco |
Descripción del código PIN:
| El número de identificación. | El símbolo | Función |
| 1 | LED- | Luz de retroiluminación LED (cátodo) |
| 2 | LED+ | Luz trasera LED ((Anodo) |
| 3 | El GND | En el suelo |
| 4 | VDD | Fuente de alimentación: 2,8 V. |
| 5 a 12 | Se trata de un sistema de control de las emisiones de gases de escape. | Datos en azul RGB |
| 13 y 20 |
DB8-DB15 ((G0-G) 7) el |
Datos en verde RGB |
| 21 a 28 años |
Se trata de una serie de medidas de seguridad. 7) el |
Datos en rojo RGB |
| 29 | El GND | En el suelo |
| 30 | El PCLK | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 31 | VDD | Fuente de alimentación: 2,8 V. |
| 32 | El HSYNC | Señal de sincronización de línea para el funcionamiento de la interfaz RGB |
| 33 | VSYNC | Señal de sincronización de marcos para el funcionamiento de la interfaz RGB |
| 34 | DE | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 35 | No incluido | No incluido |
| 36 | El GND | En el suelo |
| 37 | Las empresas | Chip selecciona el pin de entrada |
| 38 | Reinicio | Entrada de reinicio externa. |
| 39 | El SCL | Reloj de interfaz SPI |
| 40 | El SDA | Señal de entrada en serie |
2.8" TFT 480x640, TFT LCD 2.8 pulgadas Dibujo

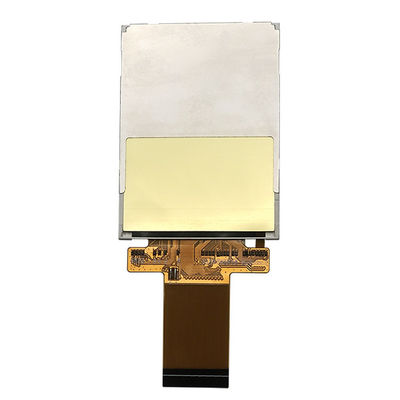

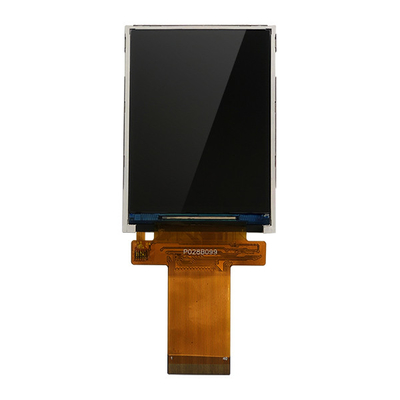

2Imagen del producto de.8" TFT 480x640, TFT LCD 2.8 pulgadas
