Datos del producto:
|
| Producto: | 2,0" pantalla de TFT LCD de la pulgada | Resolución: | Puntos de QVGA 240x320 |
|---|---|---|---|
| Conductor Ic: | ST7789V IC o equivalente | Pantalla táctil: | Sin la pantalla táctil (adaptable) |
| Dimensión del vidrio de cubierta: | adaptable | Dirección de visión: | las 12 |
| Resuma oscuro.: | 38,5 (W) x 52,05 (L) x 2,95 (T) milímetro | Área activa: | 30,60 x 40,80 milímetros |
| Interfaz: | MCU/SPI/RGB (adaptable) | Conexión: | Tipo del conector de FPC |
| Número pin: | 51 pernos (adaptables) | Luminancia superficial: | 250 cd/m2 (liendres) |
| Voltaje de funcionamiento: | 2,8 V | Tipo del contraluz: | LED blanco |
| Curso de la vida llevado: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | exhibición de 240x320 TFT LCD,Exhibición QVGA de TFT LCD,Exhibición 240x320 de ST7789V QVGA TFT |
||
Pantalla de TFT LCD 2,0" tipo TFT de la pulgada QVGA 240x320 TN con ST7789V IC TFT LCD
2,0" TFT 240x320, TFT LCD descripción de 2,0 pulgadas
El módulo de SF-TC200L-8939A-N TFT LCD es un 2,0" exhibición a todo color diagonal del modo de retrato del tamaño de la pulgada QVGA 240x320, módulo de SF-TC200L-8939A-N LCD apoya el interfaz de MCU/SPI/RGB. El interfaz es adaptable. El modelo de SF-TC200L-8939A-N está teniendo dimensión del módulo de 38,5 (W) x 52,05 (L) x 2,95 (T) milímetro y tamaño del área activa de 30,60 x 40,80 milímetros.
SF-TC200L-8939A-N se integra con ST7789V o el regulador equivalente de IC del conductor en el módulo, y sus gamas del voltaje de fuente de la lógica de 2.6V al valor típico 3.3V son 2.8V. La luminancia superficial es 250 cd/m2 (liendres). Este modelo tiene temporeros de funcionamiento en -20 a 70 grados, y temporeros del almacenamiento en -30 a 80 grados.
El modelo se ha utilizado extensamente en los dispositivos de bolsillo, terminal de la posición, lector del efectivo, sistemas integrados, automatización casera, GPS, equipamiento médico, dispositivo industrial, el equipo de la seguridad que requiere la exhibición de TFT en la imagen de alta calidad y colorida.
| Producto: | 2,0" pantalla de TFT LCD de la pulgada | Resolución: | Puntos de QVGA 240x320 |
|---|---|---|---|
| Conductor IC: | ST7789V IC o equivalente | Pantalla táctil: | Sin la pantalla táctil (adaptable) |
| Dimensión del vidrio de cubierta: | Adaptable | Dirección de visión: | Las 12 |
| Resuma oscuro.: | 38,5 (W) X 52,05 (L) X 2,95 (T) milímetro | Área activa: | 30,60 x 40,80 milímetros |
| Interfaz: | MCU/SPI/RGB (adaptable) | Conexión: | Tipo del conector de FPC |
| Pin Number: | 51 pernos (adaptables) | Luminancia superficial: | 250 Cd/m2 (liendres) |
| Voltaje de funcionamiento: | 2,8 V | Tipo del contraluz: | LED blanco |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
Pin Definition
Pin1, tierra, molida
Pin2-3, VCI, voltaje de la fuente de alimentación 2.8V
Pin4-5, IOVCC, voltaje de la fuente de alimentación 2.8V/1.8V
Pin6, IM3, seleccionan el modo del interfaz
Pin7, IM2, seleccionan el modo del interfaz
Pin8, IM1, seleccionan el modo del interfaz
Pin9, IM0, seleccionan el modo del interfaz
Pin10, RESET, señal de entrada de reset de LCM
Pin11, CS, perno entrado para la señal de selección del microprocesador
Pin12, RS, señal selecta del registro
Pin13, WR, escriben el perno de la entrada de señal del estroboscópico
Pin14, RD, leyó el perno de la entrada de señal del estroboscópico
Pin15, VSYNC, señal de sincronización vertical
Pin16, HSYNC, señal de sincronización horizontal
Pin17, PERMITEN, los datos de entrada permitir control
Pin18, DOTCLK, señal de reloj de muestrear cada dat
Pin19, SDA, señal de entrada serial
Pin20-37, DB0-DB17, entrada-salida de los datos de la exhibición
Pin38, TE, salida de rasgado del efecto
Pin39, SDO, leyó el perno de la entrada de señal del estroboscópico
Pin40, PWM
2" TFT 240x320, TFT LCD 2" dibujo de la pulgada

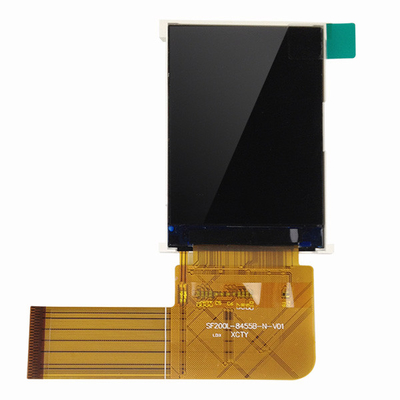

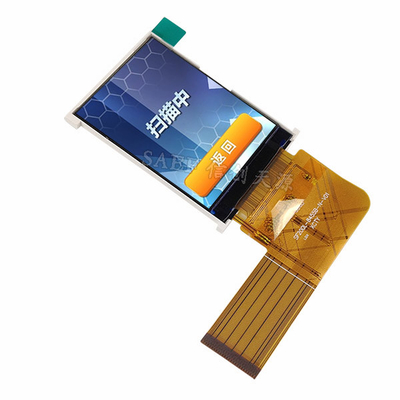

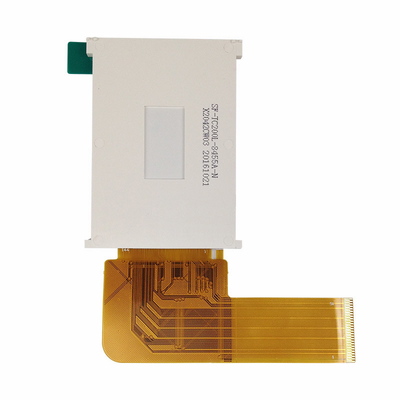

2" TFT 240x320, TFT LCD 2" imagen de producto de la pulgada
