Datos del producto:
|
| producto: | 5" tacto de TFT LCD de la pulgada | Resolución: | puntos 720x1280 |
|---|---|---|---|
| Conductor IC: | ILI9881C o equivalente | Pantalla táctil: | con el panel táctil de la capacitancia (opcional) |
| Dimensión del vidrio de cubierta: | Adaptable | Dirección de visión: | Libre (80/80/80/80) |
| Resuma oscuro.: | 66,10 (W) x 120,40 (L) x 2,16 (T) milímetro | Área activa: | 62,10 x 110,40 milímetros |
| Interfaz: | MIPI (adaptable) | Conexión: | Tipo del conector de FPC |
| Número pin: | 25 pernos (adaptables) | Luminancia superficial: | 300 cd/m2 (liendres) |
| Voltaje de fuente: | 2,8 V (TIPO valor) | Tipo del contraluz: | LED blanco |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Pulgada TFT LCD de MIPI 5,5 pulgadas TFT LCD 720x1280,CTP TFT LCD 5 pulgadas |
||
Tacto 5" de TFT LCD ángulo de visión completo del retrato IPS de la pulgada HD 720x1280 TFT con el interfaz de MIPI con el módulo del CTP LCD
5,0" TFT 720x1280, TFT LCD descripción de 5,0 pulgadas
El módulo de SF-TC500I-8725B-N TFT LCD es un 5" exhibición a todo color libre diagonal del ángulo de visión del modo de retrato del tamaño de la pulgada HD 720x1280 IPS. SF-TC500I-8725B-N tiene otra versión que sea pantalla táctil capacitiva, número de modelo es SF-TC500I-8725B-CT. Es opcional estar con o sin PCAP. Este módulo soporta el interfaz de MIPI. El modelo de SF-TC500I-8725B-N está teniendo dimensión del módulo de 66,10 (W) x 120,40 (L) x 2,16 (T) milímetro y tamaño del área activa de 62,10 x 110,40 milímetros.
SF-TC500I-8725B-N se integra con el regulador de ILI9881C en el módulo, y sus gamas del voltaje de funcionamiento de 2.6V al valor típico 3.3V son 2.8V.
La luminancia superficial es 300 cd/m2 (liendres). Si usted quisiera utilizarla como modo de paisaje o ajustar la luminancia, entre en contacto con por favor con nosotros para más soporte técnico. El modelo se ha utilizado extensamente en la automatización casera, dispositivo de la casa, sistemas integrados, GPS, equipamiento médico, dispositivo industrial, el equipo de la seguridad que requiere la exhibición de TFT en la imagen de alta calidad y colorida.
| Producto: | 5" tacto de TFT LCD de la pulgada | Resolución: | puntos 720x1280 |
|---|---|---|---|
| Conductor IC: | ILI9881C o equivalente | Pantalla táctil: | sin tacto, PCAP opcional |
| Dimensión del vidrio de cubierta: | Adaptable | Dirección de visión: | Libre (80/80/80/80) |
| Resuma oscuro.: | 66,10 (W) X 120,40 (L) X 2,16 (T) milímetro | Área activa: | 62,10 x 110,40 nanómetro |
| Interfaz: | MIPI (adaptable) | Conexión: | Tipo del conector de FPC |
| Pin Number: | 25 pernos (adaptables) | Luminancia superficial: | 300 Cd/m2 (liendres) |
| Voltaje de fuente: | 2,8 V (TIPO valor) | Tipo del contraluz: | LED blanco |
| Curso de la vida del LED: | 40.000 horas | Conformidad: | ALCANCE y RoHS obedientes |
Pin Definition
Pin1, LED A, Ánodo del LED
Pin2, LED K, Cátodo del LED
Pin3, VCC, Fuente de alimentación 2.8V
Pin4, IOVCC, Voltaje de la fuente de alimentación 1.8V/2.8V
Pin5, tierra, Tierra del poder
Pin6, CLKP, Señales de reloj de DSI-CLK+
Pin7, CLKN, Señales de reloj de DSI-CLK-
Pin8, tierra, Tierra del poder
Pin9, D0N, Señales de datos de DSI-D0-
Pin10, D0P, Señales de datos de DSI-D0+
Pin11, tierra, poder molió
Pin12, D1N, señales de datos de DSI-D1-
Pin13, D1P, señales de datos de DSI-D1+
Pin14, tierra, poder molió
Pin15, D2N, señales de datos de DSI-D2-
Pin16, D2P, señales de datos de DSI-D2+
Pin17, tierra, poder molió
Pin18, D3N, señales de datos de DSI-D2-
Pin19, D3P, señales de datos de DSI-D2+
Pin20, tierra, poder molió
Pin21, TE, fuente de alimentación 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, RESET, perno selecto del registro
Pin24, tierra, poder molió
Pin25, tierra, poder molió
5,0" TFT 720x1280, TFT LCD dibujo de 5,0 pulgadas

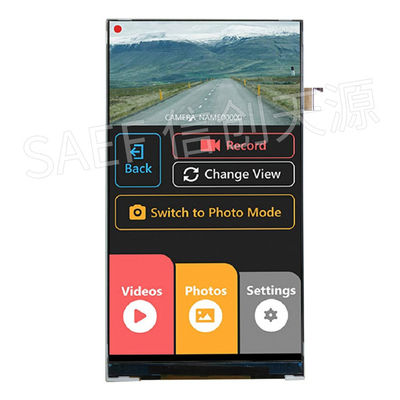

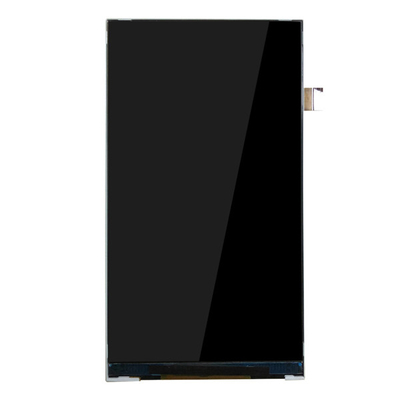

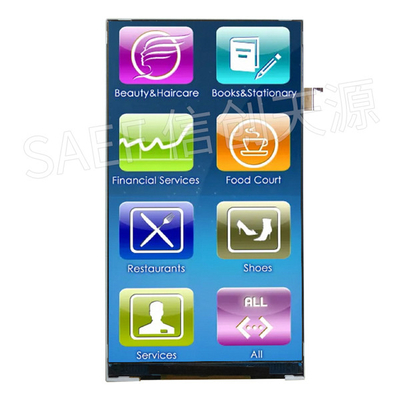

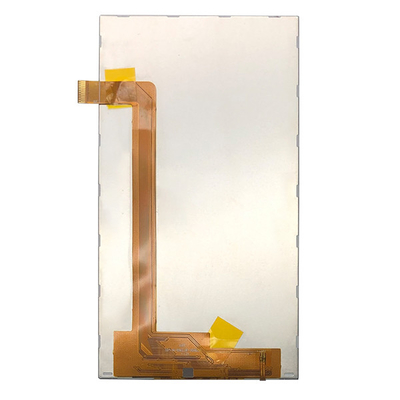

5,0" TFT 720x1280, TFT LCD imagen de producto de 5,0 pulgadas
