Datos del producto:
|
| Producto: | Las medidas de seguridad de los equipos de ensayo deberán cumplir los requisitos siguientes: | Resolución: | 480x800 puntos |
|---|---|---|---|
| IC del controlador: | NT1capacidad de producción | Esquema de la oscuridad.: | 57.14 x 96,85 x 1,95 mm |
| Pantalla táctil: | Sin | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | Todos los ángulos de visión (IPS) | Interfaz: | Interfaz de MIPI |
| Conexión: | Tipo de conector | Número del pin: | 24 alfileres |
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Tipo de luz de fondo: | LED blanco |
| Curso de la vida del LED: | 40.000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | ALCANCE de la exhibición de TFT LCD de 3,97 pulgadas,Exhibición de RoHS 480x800 TFT LCD |
||
4 pulgadas TFT DSI MIPI 480x800 IPS módulo de pantalla LCD NT35512SH 2.8V
3.97" de 480x800 pulgadas TFT LCD Descripción
El módulo SF-TC397B-8275A-N TFT LCD es una pantalla de color completo de tamaño diagonal de 3,97 ′′ con modo retrato 480x800. Este módulo está integrado con el controlador NT35512 en el módulo y admite la interfaz MIPI.El modelo SF-TC397B-8275A-N tiene una dimensión de módulo de 57.14 x 96.85 x 1.95 mm y tamaño de área activa de 51.84 x 86.4 mm. SF-TC397B-8275A-N el modelo ha sido ampliamente utilizadod en sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales, equipos de seguridad que requieren una pantalla TFT de alta calidad y imagen colorida.
| Producto: | Las medidas de seguridad de los equipos de ensayo deberán cumplir los requisitos siguientes: | Resolución: | 480x800 puntos |
|---|---|---|---|
| Control del conductor: | NT1capacidad de producción | Esquema de la luz: | 57.14 x 96.85 x 1.95 mm |
| Pantalla táctil: | Sin | Dimensión del vidrio de la cubierta: | Personalizable |
| Dirección de visión: | Todos los ángulos de visión (IPS) | Interfaz: | Interfaz MIPI |
| Conexión: | Tipo de conector | Número del pin: | 24 pines |
| Luminancia de la superficie: | 420 Cd/m2 (nits) | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin
Pin1, MIPI_TCN, señales de reloj DSI-CLK.
Pin2, MIPI_TCP, MIPI_TCP. ¿Qué quiere decir con esto?
Pin 3, GND, en el suelo.
Las señales de datos de las unidades de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad de la unidad de control de velocidad de la unidad de control.
Las señales de datos de las señales DSI-D0+ de las señales PIN5, MIPI_TDP0,
Pin 6, GND, en el suelo.
Se trata de las señales de datos DSI-D1+.
Las señales de datos de las señales MIPI_TDN1, DSI-D1 y PIN8
Pin 9, GND, en el suelo.
Pín 10, NC
Pin 11, NC
Pin 12, GND, en el suelo.
Pin13, NC
Pin14, NC
Pin15, GND, en el suelo.
El número de unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad.
Pin17, NC
Pin18, LRSTB,Entrada de reinicio de la LCM
Pin 19, NC
Pin 20, LPTE,Producción de efecto de desgarro
Pin21, VDD28_PMU, fuente de alimentación 2.8V.
Pin22, GND, tierra
Pin23, VLED_P, ánodo LED.
El número de unidad de ensayo de la unidad de ensayo será el número de unidad de ensayo de la unidad de ensayo de ensayo.
4 pulgadas 480x800 TFT dibujo LCD

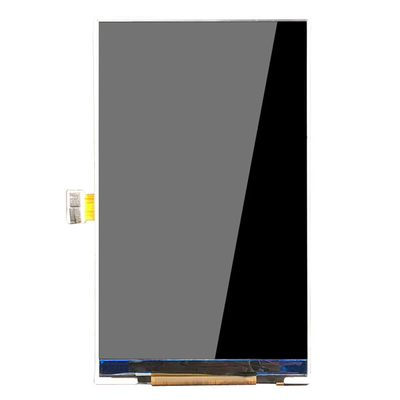

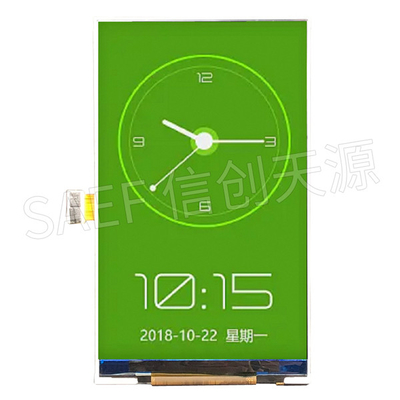

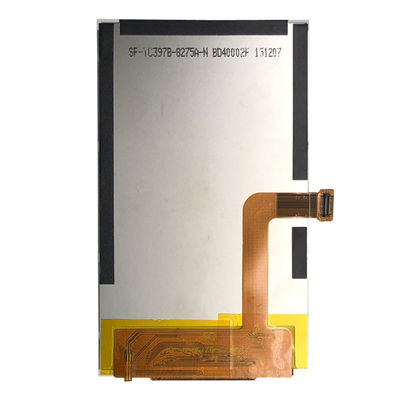

4 pulgadas 480x800 TFT LCD Imagen del producto real
Instalaciones de fábrica y certificados
Palabra clave de búsqueda: tft 3.97", 3.97 tft lcd, 3.97" tft lcd, 3.97 pulgadas tft lcd, tft lcd 3.97Display de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadas, de 3,97 pulgadasTFT pantalla 3.97", 3,97 pulgadas de pantalla TFT LCD, WVGA TFT, 3,97 pulgadas WVGA, 3,97 pulgadas 480x800, NT35512 TFT.
