Datos del producto:
|
| Producto: | Display TFT LCD de 3,5 pulgadas | Resolución: | puntos 320x480 |
|---|---|---|---|
| IC del controlador: | ILI9488 o equivalente | Pantalla táctil: | con toque resistivo opcional |
| Dimensión del vidrio de cubierta: | Personalizable | Dirección de visión: | A las doce. |
| Esquema de la oscuridad.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | Área activa: | 48.96 x 73,44 mm |
| Interfaz: | MCU de 16 bits (personalizable) | Conexión: | Soldadura (se puede personalizar) |
| Número del pin: | 44 pines (puede ser personalizado) | Luminancia superficial: | 200 cd/m2 (nits) |
| Válvula de alimentación: | 3,2 V | Tipo de luz de fondo: | LED blanco |
| Curso de la vida del LED: | 40.000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición de 16Bits TFT LCD,Exhibición de TFT LCD del retrato,Retroiluminación LED TFT 320x480 |
||
Pantalla TFT LCD de 3,5 pulgadas de 320x480 retrato TN Tipo ILI9488 MCU 16 bits 3.2V luz de fondo LED blanca
3.5" TFT 320x480, TFT LCD de 3,5 pulgadas Descripción
El módulo TFT LCD SF-TC350H-9934A-N es una pantalla de retrato HVGA de tamaño diagonal de 3,5 ′′ con modo de retrato 320x480 a todo color, SF-TC350H-9934A-N tiene otra versión que es con pantalla táctil resistiva,el número de modelo es SF-TC350H-9934A-T, y puede diseñarse con PCAP cuyo número de pieza es SF-TC350H-9934A-CT. Este módulo admite MCU 16 bits Interface.69 ((L) x 2.1 T) mm y un tamaño de superficie activa de 48,96 x 73,44 mm.
El SF-TC350H-9496G-T está integrado con el controlador ILI9488 en el módulo, y su voltaje de alimentación lógica oscila entre 2.6V y 3.4V. el valor típico es de 3.2V.
La luminancia de la superficie es de 200 cd/m2 (Nits). Si desea utilizarla como modo retrato o ajustar la luminancia, póngase en contacto con nosotros para obtener más soporte técnico.la luminosidad de la superficie puede alcanzar los 1000 cd/m2 (nits)El modelo ha sido ampliamente utilizadod en sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales, equipos de seguridad que requieren una pantalla TFT de alta calidad y imagen colorida.
| Producto: | Display TFT LCD de 3,5 pulgadas | Resolución: | 320x480 puntos |
|---|---|---|---|
| Control del conductor: | ILI9488 O equivalente | Pantalla táctil: | Con toque resistivo opcional |
| Dimensión del vidrio de la cubierta: | Personalizable | Dirección de visión: | A las doce. |
| Esquema de la luz: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | Área activa: | 48.96 x 73,44 mm |
| Interfaz: | MCU de 16 bits (personalizable) | Conexión: |
Soldadura (Puede ser personalizado) |
| Número del pin: | 44 pines (se pueden personalizar) | Luminancia de la superficie: | 200 Cd/m2 (nits) |
| Válvula de alimentación: | 3.2 V | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40000 horas | Conformidad: | Conforme con las normas REACH y RoHS |
Definición del pin
Pin 1, LED A, anodo LED.
Pin 2, LED6K, catodo LED. ¿Qué es eso?
Pin 3, LED5K, catodo de LED.
Pin4, LED4K, catodo LED. ¿Qué quieres decir?
Pin 5, LED3K, catodo LED. ¿Qué es eso?
Pin 6, LED2K, catodo de LED.
Pin 7, LED1K, catodo de LED.
Pin 8, GND, en el suelo.
Pin 9, LED7K (NC), abierto.
Pin 10, VCI, fuente de alimentación 2.8V Voltado.
Pin 11, IOVCC, fuente de alimentación 2.8V/1.8V de tensión.
Pin12, /CS, pin de entrada para la señal de selección del chip.
Pin13, /WR, escriba el pin de entrada de señal de estroboscopio.
Pin14, RS, registro de la señal de selección.
Pin15, RD, lee el pin de entrada de señal de estroboscopio.
Pin16, /RESET, señal de entrada de LCM Reset.
Pin 17, NC, abierto.
Pin18, NC, abierto.
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Pin35, IM0/NC, abierto.
Pin 36, IM1/NC, abierto.
Pin37, FMARK, pin de salida de efecto de desgarro para sincronizar MCU con escritura de marco, activado por el comando S / W.
Pin38, LED8K (NC), puesto en marcha.
Pin39, GND, en tierra
Pin40, XL(NC), abierto.
Pin41, YD(NC), abierto.
Pin42, XR(NC), abierto.
Pin43, YU(NC), abierto.
Pin44, GND, tierra
3.5" TFT 320x480, TFT LCD 3,5 pulgadas dibujo

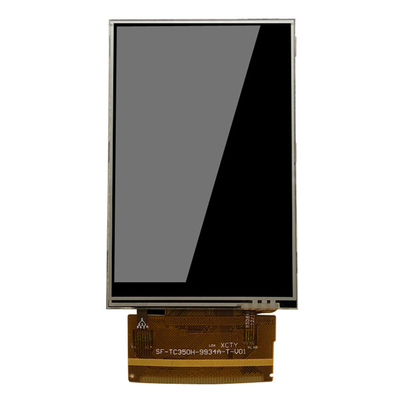

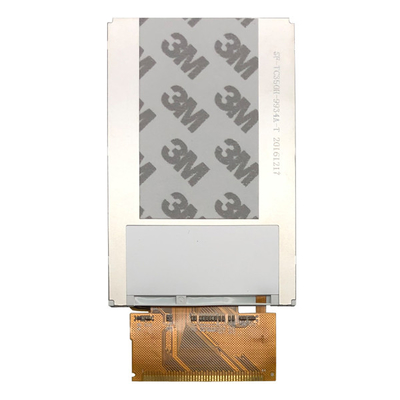

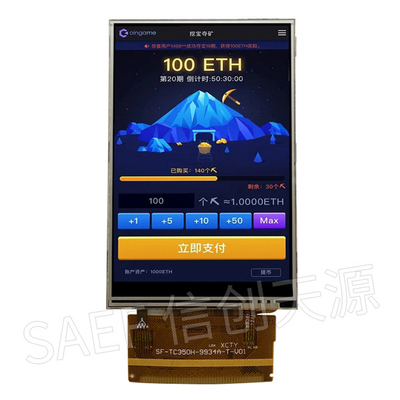

3.5" TFT 320x480, TFT LCD de 3,5 pulgadas Imagen del producto
Instalaciones de fábrica y certificados
Palabra clave de búsqueda: LCD de 3,5 pulgadas, LCD de 3,5 pulgadas, LCD de 3,5 pulgadas, LCD de 3.5, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas, pantalla de 3,5 pulgadas,Pantalla LCD de 3,5 pulgadas, HVGA TFT, HVGA de 3,5 pulgadas, 320x480 de 3,5 pulgadas, ILI9488 TFT.
