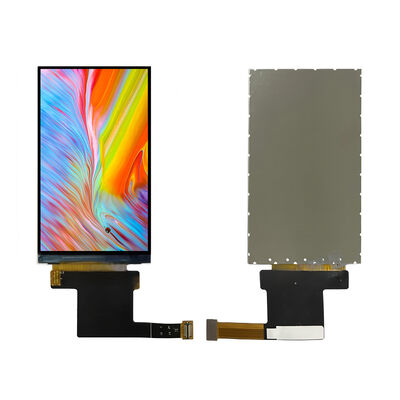

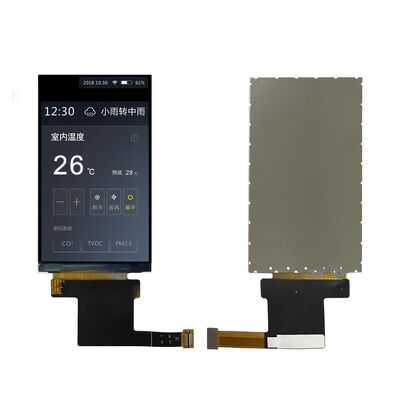

3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador

3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador
3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador 3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador 3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador

Ampliación de imagen :  3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador

Datos del producto:
Lugar de origen: Shenzhen/China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: SFTO310HZ-7423A-CT
Pago y Envío Términos:
Cantidad de orden mínima: 3 unidades (negociable para pedidos de muestra)
Precio: USD5.0 - 6.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Detalles de empaquetado: Paquete estándar de la exportación
Tiempo de entrega: 3 días laborables para muestras, 5-6 semanas para MP
Condiciones de pago: LC, T/T, Paypal
Capacidad de la fuente: PC 3000K por mes
Contacto

3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador

descripción
producto: LCD TFT IPS de 3,1" resolución: 480 × 800 píxeles (302 ppp)
Dirección de observación: En todas las direcciones, 80° horizontal y vertical Tecnología táctil: PCAT, soporte multitáctil
Interfaz: MIPI DSI (2 líneas de datos), I²C para tacto Controlador IC: Controlador táctil ST7701 + CST3530
Brillo: 450 cd/m² típico Relación de contraste: 1000:1
Temperatura operativa.: -20 ℃ a +70 ℃ Cumplimiento: RoHS, REACH, libre de halógenos
Resaltar:

3.1 pulgadas IPS TFT LCD

,

LCD TFT con panel táctil capacitivo

,

Modulo de visualización LCD TFT de 480 × 800



Diseñado para aplicaciones exigentes: precisión, rendimiento y fiabilidad



Saef Technology Limited presenta el nuevo productoSe aplicará el método de evaluación de la calidad de los productos., un módulo LCD TFT de 3.1 pulgadas de alto rendimiento diseñado para profesionales que demandan una claridad óptica excepcional, una fiabilidad robusta e integración perfecta.Esta pantalla IPS ofrece una resolución de 480×800 con 302 PPI, garantizando imágenes nítidas y vibrantes ideales para dispositivos de mano, HMI industriales, instrumentos médicos y equipos de prueba portátiles.



Principales aspectos técnicos para los ingenieros de diseño:

  • Rendimiento óptico superior: Con una luminancia de 450 cd/m2 y una relación de contraste de 1000:1, este módulo garantiza la legibilidad tanto en entornos débiles como con luz brillante.La tecnología IPS garantiza un color y una claridad constantes en todos los ángulos de visión (80°+).

  • Integración táctil robusta: Con un panel táctil capacitivo proyectado con soporte multi-tacto e interfaz I2C, ofrece una interacción suave y sensible.El vidrio de la cubierta está reforzado químicamente con una dureza ≥ 6H para resistir los arañazos.

  • Durabilidad industrial: el rango de temperatura de funcionamiento de -20°C a +70°C y el almacenamiento de hasta -30°C a +80°C lo hacen adecuado para ambientes hostiles.y normas libres de halógenos.

  • Interfaz flexible y potencia: la interfaz MIPI DSI reduce la EMI y simplifica el diseño de la placa.



¿Por qué elegir Saef para su solución de visualización?

Entendemos que cada proyecto tiene requisitos únicos. Es por eso que ofrecemos semi-personalización gratuita en la integración de paneles táctiles, diseño de FPC, unión óptica y adaptaciones mecánicas.Si necesita un controlador táctil diferente, contorno modificado, o mejoras ópticas específicas, nuestro equipo de ingenieros colabora con usted para entregar una pantalla que se ajuste a sus especificaciones exactas.



Ideal para:

  • Terminal de mano y escáneres portátiles

  • Paneles de control industriales y dispositivos IoT

  • Equipo de vigilancia médica

  • Displays y infoentretenimiento para vehículos

  • Instrumentos de ensayo y medición



Llamamiento a la acción para las investigaciones de alto valor:
¿Necesita una solución de visualización a medida? Nuestro equipo de ingenieros está listo para apoyar su diseño. Solicite un presupuesto personalizado o una muestra de evaluación hoy.





Especificación general



Características Detalles Unidad
Tamaño de la pantalla (diagonal) 3.1 pulgadas
Tipo de pantalla LCD TFT de α-Si -
Modo de muestra IPS / Transmisor / Normalmente negro -
Resolución 480RGB x 800 -
Área activa 40.32 ((H) × 67.2 ((V) En el caso de los
Esquema del módulo 43.48 ((H) x 74.72 ((V) x 1.72 ((T) En el caso de los
Muestra los colores 16.7M -
Interfaz Impuestos mínimos -
IC del controlador Se aplicará a los vehículos de motor de motor. -
Área de visualización TP 40.72 ((H) × 67.6 ((V) En el caso de los
TP Esquema (asamblea) 50.04 ((H) x 88.74 ((V) x 1.01 ((T) En el caso de los
Luminancia en la superficie 450 cd/m2
Ver Dirección Todos los Mejor imagen
Proporción de contraste 1000:1
Gamma de colores 710,5%
El PPI 302 -
Efecto ventana Es normal. -
Efecto de la superficie de la placa de cubierta sin AF/AG -
Temperatura de funcionamiento -20 ¢ 70 oC
Temperatura de almacenamiento - 30 ¢ 80 oC
Peso DTD G





Especificación de la CTP



Categoría Parámetro Especificación

En general

 Estructura Vaso de cubierta + película del sensor ITO (G+F+F)
Dimensión del contorno 50.04 ((H) x 88.74 ((V) x 1.01 (T) mm
Refuerzo de la lente de la cubierta Fortalecidos químicamente
Dureza de la superficie de la lente de la cubierta ≥ 6H (dureza del lápiz)
Tasa de transmisión de la luz ≥ 85%
Temperatura de funcionamiento -20 °C ~ +70 °C, ≤ 90% de HRC
Temperatura de almacenamiento -30 °C ~ +80 °C, ≤ 90% de HRC

Eléctrico

 Interfaz I2C
Interfaz táctil CST328: las condiciones de los productos
Voltado de la fuente de alimentación (VDD) 2.8V ~ 3.3V
Resistencia del huésped (SDA/SCL) Configurable en la placa principal
Punto de contacto Múltiples toques
Medio ambiente Condiciones de funcionamiento Personalizable

Superficie

Propiedades

 Tinta de superficie Negro
Tratamiento de la superficie Tipo claro,
Laminado LCD-TP Enlace de OCA
El cumplimiento Estándares materiales Conforme con las normas RoHS, REACH y libre de halógenos





Las dimensiones del contorno mecánico

3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador 0

3.1 pulgadas IPS TFT LCD con panel táctil capacitivo 480×800 MIPI DSI Modulo de visualización ST7701 controlador 1

Definición del pin de interfaz



No SÍMBOLO Función
1 El GND El poder de tierra
2 El CLKP El CLKP
3 Nombre de la empresa Nombre de la empresa
4 El GND El poder de tierra
5 D0P El par de datos diferenciales MIPI DSI (carril de datos 0 polaridad positiva)
6 D0N El par de datos diferenciales MIPI DSI (carril de datos 0 polaridad negativa)
7 El GND El poder de tierra
8 D1P El par de datos diferenciales MIPI DSI (polaridad positiva de la línea de datos 1).
9 D1N Par de datos diferenciales MIPI DSI (polaridad negativa de la línea de datos 1).
10 El GND El poder de tierra
11 No incluido Se abre
12 No incluido Se abre
13 El GND El poder de tierra
14 No incluido Se abre
15 No incluido Se abre
16 El LEDA Anodo LED
17 LEDK Cátodo LED
18 CCC de riesgo Fuente de alimentación para analogía, VDD = 2,4 V ~ 3,3 V.
19 CICV Fuente de alimentación para el sistema de E/S. VDDIO=1.65V~3.3V
20 No incluido Se abre
21 No incluido Se abre
22 El GND El poder de tierra
23 El GND El poder de tierra
24 CTP INT El panel táctil interrumpe la salida. Si no se utiliza, por favor, abra.
25 CTP RST Si no está en uso, por favor, ábrelo.
26 CTP SDA Datos I2C del panel táctil. Si no se utiliza, por favor, ábrelo.
27 CTP SCL Reloj I2C en el panel táctil. Si no se usa, por favor abráelo.
28 RST de la LCM Esta señal baja restablecerá el dispositivo y debe ser aplicado para iniciar correctamente el chip.
29 Técnica de trabajo Pin de salida de efecto de desgarro para sincronizar MCU a la escritura de marco. Este pin está bajo cuando no está activado. Si no se usa, por favor, ábrelo.
30 ID ((GND) El poder de tierra





Calificaciones máximas absolutas



Punto de trabajo El símbolo - ¿Qué es eso? - ¿Qué quieres decir? Unidad



Válvula de alimentación

 Fuente de alimentación VDD - No hay nada.3 +4. ¿Qué quieres decir?6 V.
Análogo - - - V.
Yo también. El número de datos - 0,3 - +4. ¿Qué quieres decir?6 V.
Válvula de entrada Vi 0.3 - ¿Qué quiere decir?3 V.
Temperatura de almacenamiento T stg - 30 años. + 80 oC
Temperatura de funcionamiento - ¿ Qué? -20 años. + 70 oC
Humedad de almacenamiento

H.

el

 10 Nota 1 Porcentaje de HRA
Humedad de funcionamiento - ¿ Qué? 10 Nota 1 Porcentaje de HRA





Especificación eléctrica



Punto de trabajo El símbolo - ¿Qué es eso? Es un tipo. - ¿Qué quieres decir? Unidad



Válvula de alimentación

 Suministro de energía VDD 2.4 2.8 3.3 V.
Análogo VCI 2.4 2.8 3.3 V.
Yo también. El número de datos 1.65 1.8/2.8 3.3 V.
Lógico Baja tensión de entrada VIL -0.3IOVDD - 0.3IOVDD V.
Lógico Alta tensión de entrada VIH 0.7IOVDD - El número de datos V.
Lógico Baja tensión de salida VOL - - 0.2IOVDD V.
Lógico Alta tensión de salida VOH 0.8IOVDD - - V.

Consumo actual

 Muestra normal El IVDD

-

 20

-

 - ¿Qué es?
Modo de espera El IVDD

-

 30

-

 UA
Frecuencia de fotogramas FFR - 60 - HZ

etiqueta:

exhibición de 240x320 TFT LCD,

240x320 2 pulgada TFT LCD,

Pantalla de visualización del RGB TFT LCD

Contacto
Shenzhen Saef Technology Ltd.

Persona de Contacto: Cologne Ke

Teléfono: +8613502983321

Fax: 86-755-2370-9419

Envíe su pregunta directamente a nosotros (0 / 3000)

Sobre

Exhibición de TFT LCD

interfaz completo del RGB del ángulo de visión de los PERNOS IPS de la pulgada 40 de 480x272 LCD TFT 4,3

OCA PCAP capacitivo de 13,3 pulgadas TFT módulo LCD HD 1920x1080 punto EDP 30 interfaz de pin

12.1 pulgadas TFT pantalla LCD 1280x800 GV121WXM-N80 pantalla HMI 30 pines LVDS

Exhibición de PCAP TFT

Pantalla LCD TFT RGB de 800x480 de 5 pulgadas, PCAP con capacidad táctil de 5 pulgadas

TFT LCD Manufacturer Supply Cuadrado TFT Display 4 pulgadas SPI&MCU 320x320 puntos

2,4 pulgadas proyectaron la exhibición capacitiva del tacto, panel táctil multi capacitivo que 240x320 puntea

DEJA UN MENSAJE

Política de privacidad | CHINA Bueno Calidad Módulo de la exhibición de OLED Proveedor. © 2022 - 2026 Shenzhen Saef Technology Ltd.. All Rights Reserved.
