Datos del producto:
|
| Producto: | 2,4 pulgadas TFT | Pantalla táctil: | Panel táctil resistente (RTP) |
|---|---|---|---|
| Resolución: | 240x320 QVGA | Capa de vidrio: | Sin ((Personalizable) |
| Dirección de visión: | A las doce. | Interfaz: | Se aplican las reglas siguientes: |
| Número del pin: | 48 pines | Conexión: | El soldar |
| Luminancia superficial: | 350 cd/m2 | Duración del LED: | 40,000 horas |
| Resaltar: | exhibición de 240x320 TFT LCD,Exhibición de TFT LCD de 2 |
||
Sobre este artículo SF-TC240H-8944B-T
Introducción de la pantalla LCD TFT de 2,4 pulgadas con una resolución de 240x320 QVGA, diseñada para proporcionar una experiencia visual vibrante en un factor de forma compacto.ofreciendo opciones de conectividad versátiles para varios microcontroladores y sistemas.
Características clave:
Aplicaciones:
Experimenta la comodidad y la utilidad de la pantalla LCD TFT de 2,4 pulgadas 240x320 QVGA con pantalla táctil resistiva,y llevar sus proyectos al siguiente nivel con su diseño visual y funcionalYa sea que esté desarrollando un prototipo o un producto comercial, esta pantalla ofrece el rendimiento y la fiabilidad que necesita.
Características
| Producto: | 2.4 pulgadas TFT | Pantalla táctil: | Panel táctil resistivo (RTP) |
|---|---|---|---|
| Resolución: | 240x320 QVGA | Capa de vidrio | Sin ((Personalizable) |
| Dirección de visión: | A las doce. | Interfaz: | MCU/RGB |
| Número de pin: | 48 pines | Conexión: | Conexión de tipo FPC |
| Luminancia de la superficie: | 250 Cd/m2 | Duración del LED: | 40000 horas |
Preguntas frecuentes:
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo del contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad menor que el MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCD con nuevo pedido para pequeñas cantidades.los repararemos y les enviaremos de nuevo o podemos discutir la solución incluyendo volver a llamar según la situación real.
Dimensión externa
Definición del pin de interfaz
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | YU | Yo... | Pin del panel táctil |
| 2 | El número de | Yo... | Pin del panel táctil |
| 3 | YD | Yo... | Pin del panel táctil |
| 4 | XR | Yo... | Pin del panel táctil |
| 5 | El GND | Yo... | En el suelo |
| 6 | VCI | Yo... | Fuente de alimentación 2.8V Voltado |
| 7 | VDD3 | Yo... | Fuente de alimentación 2.8V/ 1.8V Voltado |
| 8 | VDD3_P (((NC) | - | Abierto |
| 9 | El número de unidad de control | - | Abierto |
| 10 | BC (NC) | - | Abierto |
|
11 |
Técnica de trabajo |
¿ Qué? |
Pin de salida de efecto de desgarro para sincronizar la MPU con la escritura en el marco,Cuando este pin no está activado, este pinesBajo. |
| 12 a 29 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Muestra datos de entrada y salida |
| 30 | El SDA | En el caso de las empresas | Señal de entrada en serie |
| 31 | No se puede utilizar | Yo... | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 32 | En el caso de las empresas | Yo... | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 33 | El HSYNC | Yo... | Señal de sincronización horizontal de línea |
| 34 | VSYNC | Yo... | Señal de sincronización vertical del marco |
| 35 | El RDX | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 36 | El WRX | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 37 | El DCX | Yo... | Seleccionar la señal del registro |
| 38 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
| 39 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 40 | Sección 2 |
Yo... |
Por favor, consulte la cuarta página, Seleccione el modo de interfaz MCU |
| 41 | Sección 1 | ||
| 42 | Im2 | ||
| 43 | Im3 | ||
| 44 | LED_A | Yo... | Anodo LED |
| 45 | Se aplicará el método siguiente: | Yo... | Cátodo LED |
| 46 | Se aplicará el método siguiente: | Yo... | Cátodo LED |
| 47 | Se aplicará el método de ensayo. | Yo... | Cátodo LED |
| 48 | Se aplicará el método de ensayo. | Yo... | Cátodo LED |
Características de la luz de fondo LED
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 80 mA |
| Corriente de suministro | Si es | - | 80 | - | - ¿Qué es? | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - |
| Disipación de energía | Pd | - | 288 | - | MW | - |
| Intensidad luminosa para LCM |
- |
- | 350 | - | Cd/m2 | Si = 80 mA |
| Uniformidad para la CML | - | 80 | - | - | % | Si = 80 mA |
| Color de luz de fondo | Blanco | |||||

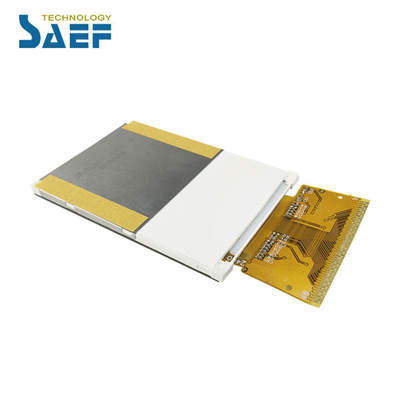

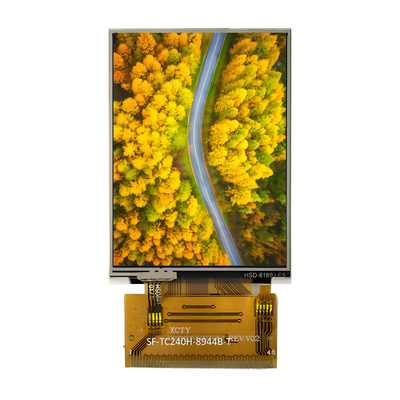

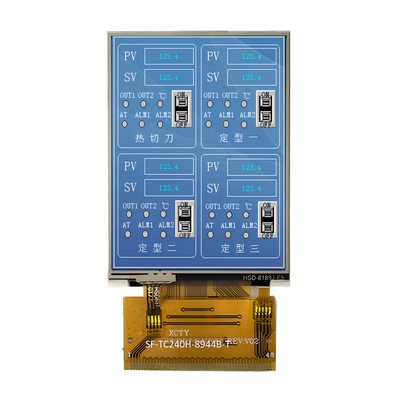

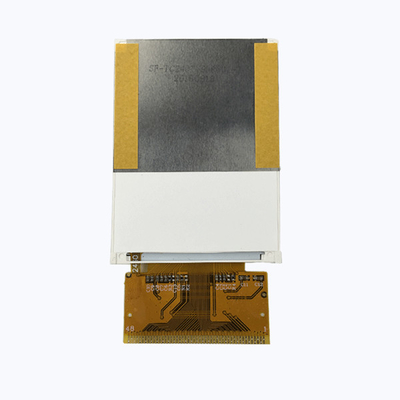

Imagen del producto
