Datos del producto:
|
| Producto: | 1LCD TFT de 0,3 pulgadas | Pantalla táctil: | Sin |
|---|---|---|---|
| Resolución: | puntos 240x240 | Capa de vidrio: | Personalizable |
| Dirección de visión: | IPS Ángulo de visión libre | Interfaz: | Interfaz SPI |
| Número del pin: | 12 pernos | Conexión: | Enchufe |
| Luminancia superficial: | 250 cd/m2 (nits) | Duración del LED: | 40,000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | exhibición del LCD del cuadrado 240x240,Exhibición del LCD del cuadrado de 1,3 pulgadas |
||
1.3 pulgadas TFT LCD 240x240 puntos Introducción del producto
SFTO130JY-7167AN es una pantalla LCD TFT cuadrada a todo color con un tamaño diagonal de 1,3 pulgadas y una resolución de 240x240.haciendo que sea muy conveniente para los usuarios programar y usarEl tamaño del módulo del modelo SF-TO130B-8909A-N es de 21.16x29.22mm, y el tamaño del área activa es de 23.4x23.4mm;
El controlador del controlador de IC ST7789V está integrado en el módulo, con un rango de voltaje de alimentación lógica de 3.0V a 3.6V.Puede funcionar en un rango de temperatura de -20 °C a +70 °C y su rango de temperatura de almacenamiento es de -30 °C a +80 °C.El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.El FPC se puede personalizar y puede equiparse con una pantalla táctil resistiva (RTP) o una pantalla táctil capacitiva de nuevo diseño.
Características
| Punto de trabajo | Contenido |
| Tamaño del LCD | 1.3 pulgadas (diagonal) |
| Modo de muestra | Normalmente negro |
| Resolución | 240 ((H) RGB x 240 ((V) |
| El punto de paso | 0.0975 (H) x 0,0975 ((V) mm |
| Área activa | 23.4 ((H) x 23.4 (V) mm |
| Tamaño del módulo | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Disposición de colores | RGB Banda vertical |
| Interfaz | 4 Línea SPI |
| IC de la unidad | El artículo 6 se modifica como sigue: |
| Luminancia | 250 (TYP) cd/m2 |
| Dirección de visión | Todo visto |
| Iluminación de fondo | 2 LED blanco |
| Temperatura de operación. | -20°C ~ + 70°C |
| Temperatura de almacenamiento. | -30 °C ~ + 80 °C |
| Peso | DTD |
1.3 pulgadas TFT LCD 240x240 puntos Dibujo del producto
Definición del pin
| - No, no es así. | El símbolo | Descripción |
| 1 | El GND | En el suelo |
| 2 | LEDK | Cátodo de luz de fondo |
| 3 | El LEDA | Anodo de luz de fondo |
| 4 | CCC de riesgo | Fuente de alimentación para el sistema analógico (2.8V-3.3V) |
| 5 | El GND | En el suelo |
| 6 | El GND | En el suelo |
|
7 |
D/C |
Seleccione el pin del registro D/C = ¥ 1 ¥: Muestra los datos. D/C=0: Datos de mando. |
| 8 | Las empresas |
Chip seleccione el pin (Activar bajo) |
| 9 | El SCL | Es el horario de serie. |
| 10 | El SDA | Entrada de datos de serie |
| 11 | Reinicio | Pín de reinicio de la LCM |
| 12 | El GND | En el suelo |
Características eléctricas
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación lógica | CICV | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensión de alimentación analógica | CCC de riesgo | 2.6 | 2.8 | 3.3 |
- ¿Qué quieres decir? |
| Corriente de entrada | No lo sé. |
- ¿Qué quieres decir? |
20 |
- ¿Qué quieres decir? |
- ¿Qué es? |
| Luminancia |
- ¿Qué quieres decir? |
250 |
- ¿Qué quieres decir? |
Cd/m2 |

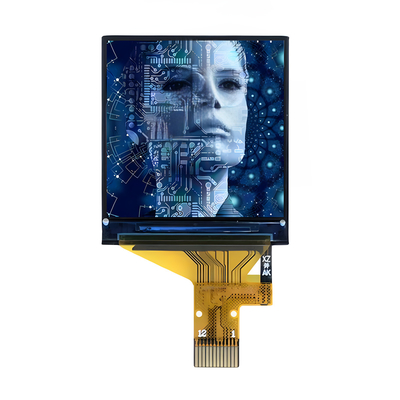

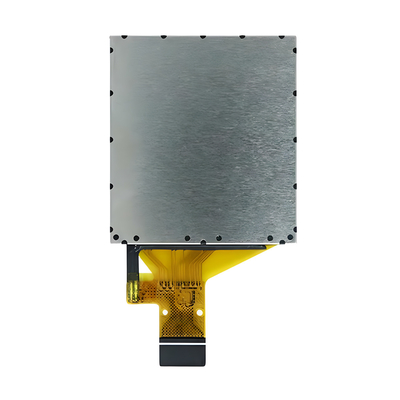

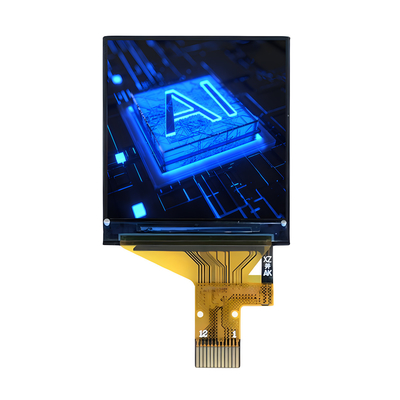

1.3 pulgadas TFT LCD 240x240 puntos Imagen del producto
Instalaciones de fábrica y certificaciones
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
