Datos del producto:
|
| Producto: | 1Display TFT de 77 pulgadas | Pantalla táctil: | Optioinal |
|---|---|---|---|
| Resolución: | 128x160 | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | 12:00 | Interfaz: | Mpu 8 bits |
| Número del pin: | 20 PERNOS | Conexión: | El soldar |
| Luminancia superficial: | 250 cd/m2 | Duración del LED: | 40,000 horas |
| Temperatura de operación.: | -20°C a +70°C | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Módulo LCD TFT pequeño,Modulo LCD TFT de 128x160,Módulo de TFT LCD de 1 |
||
1Display TFT LCD de 77 pulgadas MPU de 8 bits 128x160Descripción del producto
Los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B, y a los vehículos de las categorías A y B.es un modo de retrato de 1,77 pulgadasMódulo LCD TFT con resolución de 128x160 puntos. Soporta interfaz de 8 bits mpu, ampliamente utilizado en dispositivos de mano, dispositivos médicos y algunos otros dispositivos electrónicos de consumo de pequeño tamaño.su módulo LCD TFT está integrado con IC ILI9163V (compatible con IC ST7735). el voltaje de alimentación para el rango analógico (Vcc) de 2.6V a 3.3V, valor típico de 2.8V.Este módulo tiene un panel de superficie anti-reflexión, dirección de visión a las 12 horas, inversión de escala de grises a las 6 horas.
Los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A y B, y a los vehículos de las categorías A y B.El módulo es un modo retrato TFT-LCD y está disponible también para la opción de pantalla táctil resistiva cuya parte no.Se aplicará el método de ensayo de los datos de los equipos de ensayo de los Estados miembros.Las temperaturas de trabajo oscilan entre -20°C y +70°C; las temperaturas de almacenamiento oscilan entre -30°C y +80°C.
| Producto: | 1Display TFT de 77 pulgadas | Pantalla táctil: | Opcional |
|---|---|---|---|
| Resolución: | 128x160 | Dimensión del vidrio de la cubierta: | Personalizable |
| Dirección de visión: | 12:00 | Interfaz: | Mpu 8 bits |
| Número de pin: | 20 pines | Conexión: | Soldadura |
| Luminancia de la superficie: | 250 Cd/m2 | Duración del LED: | 40000 horas |
| Temperatura de funcionamiento | -20°C a +70°C | Conformidad: | Conforme con las normas REACH y RoHS |
Display TFT de 1,77 pulgadas Del rayo
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | LED- | ¿ Qué? | Cátodo LED |
| 2 | LED+ | ¿ Qué? | Anodo LED |
| 3 | El GND | Yo... | En el suelo |
| 4 | VDD | Yo... | Fuente de alimentación 2.8V Voltado |
| 5 | No incluido | - | Dejar abierto |
| 6 | No incluido | - | Dejar abierto |
| 7 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 8 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 9 | RS | Yo... | Seleccionar la señal del registro |
| 10 | /WR | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 11 | /RD | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 12 a 19 | DB7-DBO | En el caso de las empresas | Muestra datos de entrada y salida |
| 20 | El GND | Yo... | En el suelo |
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |

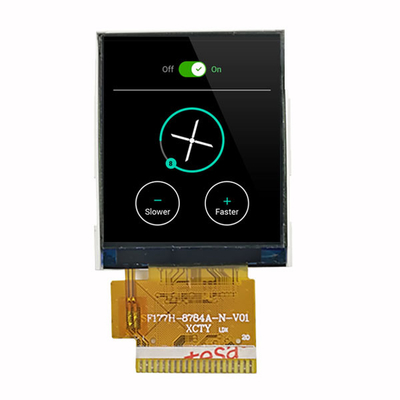

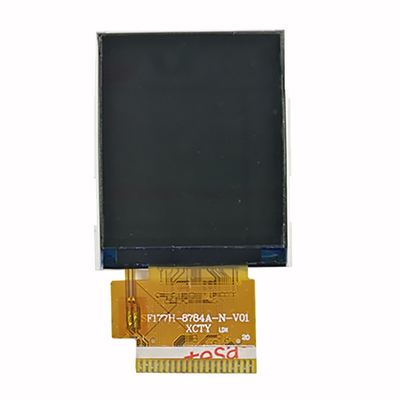

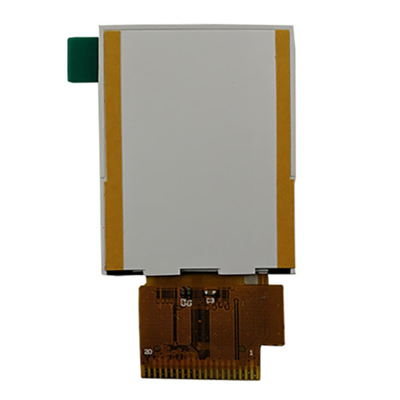

Display TFT LCD de 1,77 pulgadas Imagen del producto
