Datos del producto:
|
Tamaño de la pantalla: | 4.3 pulgadas (480 × 272) | Muestra brillo: | 1000 cd/m² (Legible a la luz del sol) |
---|---|---|---|
Tecnología del panel: | IPS (cambio en el avión) | Profundidad del color: | 16,7 millones de colores |
Relación de contraste: | 1000:1 (Típico) | ángulo de visión: | 85° en todas las direcciones (CR≥10) |
Tecnología táctil: | I2C Capacitivo (Estructura G+G) | Temperatura de funcionamiento.: | -35°C a +85°C (Rango Industrial) |
Interfaz: | RGB paralelo de 24 bits | IC del controlador: | ST7283 (Arquitectura sin RAM) |
Iluminación de fondo: | Retroiluminación LED de borde (serie 4×4) | El cumplimiento: | RoHS/REACH, Libre de halógenos |
Protección de la DSE: | ±8kV Aire / ±4kV Contacto (IEC 61000-4-2) | Características especiales: | Apoyo para el toque húmedo con guante, IP65 opcional |
Resaltar: | 4.3 pulgadas IPS TFT LCD,Pantalla de alto brillo de 1000 nits,Pantalla TFT táctil capacitiva |

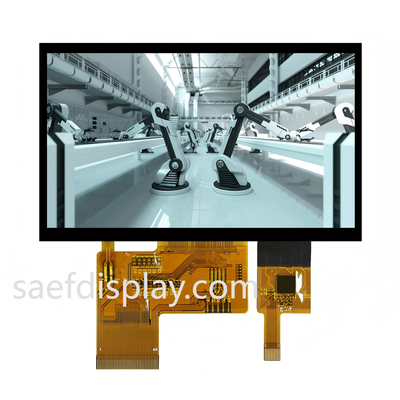

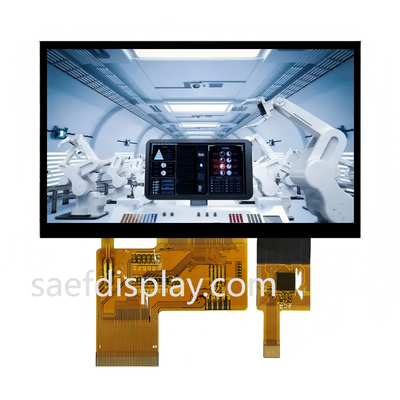

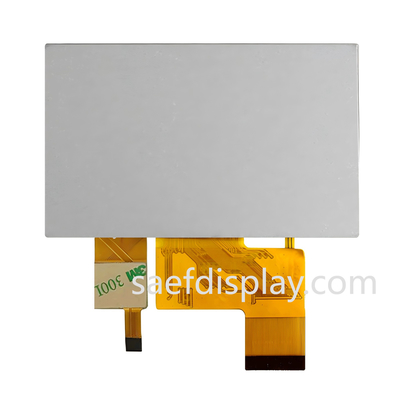

Pantalla IPS de alto brillo de 1000 nits para entornos extremos
El SFTO430HD-7338A-CT ofrece un rendimiento legible a la luz del sol para equipos de exterior de EE. UU. y HMI industriales alemanes, combinando un panel IPS de 1000 nits con un táctil capacitivo de grado industrial. Diseñado para aplicaciones donde la claridad óptica y la fiabilidad no son negociables:
Categoría | Este módulo | Competidor típico |
---|---|---|
Brillo | 1000 cd/m² (Sostenido) | 600–800 cd/m² |
Rango de temperatura | -30°C a +80°C | -20°C a +70°C |
Sensibilidad táctil | 0,5 mm (modo guante) | 1,5 mm+ |
Eficiencia energética | 112 mW (retroiluminación máx.) | 150–200 mW |
Claridad óptica | 85% de transmisión de luz | 70–75% |
IPS perfecto en píxeles: Paso de píxeles de 0,198 mm con corrección γ (ΔE<1.5)
Garantía de uniformidad: >80% de uniformidad de luminancia en una cuadrícula de 9 zonas
Cero cambio de color: Coordenadas CIE1931: Blanco (0,307x, 0,330y)
Resistencia a la vibración: Amplitud de 1,5 mm a 55 Hz (IEC 60068-2-6)
Superficie endurecida químicamente: Resiste disolventes/desinfectantes (DIN 58196)
Unión sellada: Laminación OCA/OCR que evita el empañamiento
Controlador ST7283: Elimina los costes de RAM externa
Integridad de la señal: Fluctuación de CLK <0.1T (operación a 40MHz)
Diseño de bajo ruido: Enrutamiento blindado DEN/HSYNC/VSYNC
Mercado | Casos de uso críticos | Valor clave |
---|---|---|
EE. UU. (Exterior) | Pantallas de equipos de construcción | Legibilidad a la luz del sol de 1000 nits |
Alemania (Industrial) | HMI de robots de fábrica | Arranque en frío a -30°C, táctil con guantes |
Médico | Monitores quirúrgicos portátiles | Sellado IP65, resistencia química |
Transporte | Paneles de control ferroviarios | Inmunidad a la vibración de 55 Hz |
Cumplimiento y certificación
▸ UE: EN 62368-1, RoHS/REACH, VDE 0805 (Alemania)
▸ EE. UU.: FCC Parte 15B, UL 60950-1
▸ Fiabilidad: 120 horas de ciclo térmico (-35°C↔85°C), prueba de caída ISTA 3A
Dimensiones mecánicas
Información del producto
Artículo | Especificación | Unidad |
Tamaño de la pantalla LCD | 4 . 3 ” | pulgadas |
Tipo de panel | IPS |
- |
Resolución | 480xRGBx272 | Píxel |
Modo de visualización | Normalmente negro |
- |
Número de colores | 16,7 M |
- |
Dirección de visualización | TODOS |
- |
NTSC | 50% |
- |
Relación de contraste | 1000 |
- |
Luminancia | 1000 | cd/m2 |
Tamaño del módulo | 67,20(H)x105,5(V)x2,92(D) | mm |
Área activa del panel | 95,04X53,86 | mm |
Paso de píxeles | 0,198x0,198 | mm |
Disposición de píxeles | RGB-stripe | |
Peso | TBD | g |
IC del controlador | ST7283 |
- |
Tamaño de la RAM del IC del controlador | RAM menos | bit |
Fuente de luz | 1 6 chips LED |
- |
Interfaz | RGB 24BIT |
- |
Temperatura de funcionamiento |
-30~+80 | ℃ |
Temperatura de almacenamiento | -35~+85 | ℃ |
Especificación CTP
Categoría | Parámetro | Especificación |
General |
Estructura | Cristal de cubierta + Cristal sensor ITO (G+G) |
Refuerzo de la lente de cubierta | Químicamente reforzado | |
Dureza de la superficie de la lente de cubierta | ≥6H (Dureza del lápiz) | |
Tasa de transmisión de luz | ≥85% | |
Temperatura de funcionamiento | -30℃ ~ +80℃, ≤90% RH | |
Temperatura de almacenamiento | -35℃ ~ +85℃, ≤90% RH | |
Eléctrico |
Interfaz | I2C |
IC táctil | FT5446 | |
Tensión de alimentación (VDD) | 2,8 V ~ 3,3 V | |
Resistencia del host (SDA/SCL) | Configurable en la placa base | |
Ambiental |
Condiciones de funcionamiento |
Funcional en niebla/agua superficial/guantes |
Superficie Propiedades |
Tinta superficial | Tipo transparente |
Tratamiento de la superficie | Personalizable | |
Laminación LCD-TP | Unión opcional AIR, OCA y OCR | |
Cumplimiento | Estándares de materiales | Cumple con RoHS y no contiene halógenos |
Definición de pines de interfaz
Pin nº | Símbolo |
Función |
1 | LEDK | Cátodo de retroiluminación |
2 | LED_A | Ánodo de retroiluminación |
3 | GND | Tierra |
4 | VCC | Fuente de alimentación analógica para LCM (2,8 V) |
5-12 | R0-R7 | Bus de datos |
13-20 | G0-G7 | Bus de datos |
21-28 | B0-B7 | Bus de datos |
29 | GND | Tierra |
30 | CLK | Señal de reloj de píxeles en RGB I/F |
31 | DISP | Pantalla |
32 | HSYNC | Sincronización horizontal. Señal en RGB I/F |
33 | VSYNC | Sincronización vertical. Señal en RGB I/F |
34 | DEN | Señal de habilitación de datos en modo RGB I/F DE |
35 | NC | |
36 | GND | Tierra |
37 | XR | Pin del panel táctil |
38 | YD | Pin del panel táctil |
39 | XL | Pin del panel táctil |
40 | YU | Pin del panel táctil |
Valores máximos absolutos
Artículo | Símbolo | Valor | Unidad | Observación |
Tensión de alimentación analógica | VDD | -0,3~+4,6 | V |
- |
Rango de tensión de entrada lógica | VIN | -0,3 ~VDDI+0,3 | V |
- |
Rango de tensión de salida lógica | VO | -0,3 ~VDDI+0,3 | V |
- |
Condiciones típicas de funcionamiento
Artículo | Símbolo | Mín. | Típ. | Máx. | Unidad |
Tensión de alimentación | VDD | 3,0 | 3,3 | 3,6 | V |
Tensión de alimentación NVM | VPP | 7,4 | 7,5 | 7,6 | V |
Tensión alta de entrada | VIH | 0,7*VDD |
- |
VDD | V |
Tensión baja de entrada | VIL |
DGND |
- |
0,3*VDD | V |
Tensión alta de salida | VOH | VDD-0,4 |
- |
VDD | V |
Tensión baja de salida | VOL | DGND |
- |
DGND+0,4 | V |
Características ópticas
Artículo | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad | ||
Visualización Rango de ángulo |
Izquierda | θL |
CR≧10 |
80 | 85 |
- |
grado |
|
Derecha | θR | 80 | 85 |
- |
||||
Arriba | θT | 80 | 85 |
- |
||||
Abajo | θB | 80 | 85 |
- |
||||
Tiempo de respuesta |
Ton+Toff |
θ=Ф=0˚ |
- |
40 |
ms |
|||
Relación de contraste |
CR |
θ=Ф=0˚ |
800 | 1000 |
- |
- |
||
Luminancia | L | θ=Ф=0˚ | 1000 |
- |
cd/m2 | |||
Color Cromaticidad (CIE1931) |
Blanco |
Wx |
Normal
θ=Ф=0˚ |
0,307 |
- |
|||
Wy | 0,33 | |||||||
Rojo |
Rx | 0,608 | ||||||
Ry | 0323 | |||||||
Verde |
Gx | 0,317 | ||||||
Gy | 0,549 | |||||||
Azul |
Bx | 0,145 | ||||||
By | 0,138 | |||||||
Uniformidad | UL | θ=Ф=0˚ |
- |
80 |
- |
% |
