Datos del producto:
|
Brillo: | 1000 cd/m² (Legible a la luz del sol) | Tamaño de la pantalla: | 13.3 pulgadas diagonal |
---|---|---|---|
Resolución: | 1920×1080 píxeles (RGB) | Temperatura de almacenamiento.: | -20°C a +70°C |
Temperatura de funcionamiento.: | -30 °C a +80 °C | Tecnología táctil: | Panel táctil capacitivo |
Interfaz: | EDP de dos carriles 1,2 (2,7 Gbps) | Gamma de colores: | 72% NTSC |
Los ángulos de visión: | 85°/85°/85°/85° | Tiempo de vida de la luz de fondo: | 50,000 horas (LED, @25°C) |
Tratamiento de la superficie: | Recubrimientos AG/AR/AF (Seleccionable) | Relación de contraste: | 8001 (típico) |
Dureza de la superficie: | ≥6H (Anti-brillo, 10% de neblina) | Opciones de IC: | EETI, ILITEK, Cypress, Goodix y otros |
Resistencia ambiental: | Operacional en Niebla/Humedad Superficial | El cumplimiento: | RoHS, Libre de halógenos, ISO 9001/14001 (Certificado UE/EE.UU.) |
Resaltar: | Módulo de visualización LCD TFT de interfaz eDP,Modulo de visualización de LCD TFT industrial,Modulo de visualización de LCD TFT industrial |
Pantalla TFT de 1000 nits líder en la industria para una visibilidad extrema
El SFTO1330SM-7208A3CT2 redefine el rendimiento de alto brillo con una excepcional luminancia de 1000 cd/m², diseñado para aplicaciones críticas en América del Norte y Europa. Ideal para quioscos al aire libre, HMI industrial y equipos médicos, este módulo LCD TFT FHD de 13,3 pulgadas ofrece una claridad inigualable a la luz solar directa o en entornos con mucha luz ambiental. Con una pantalla táctil capacitiva resistente (compatible con guantes) y un rango de temperatura de funcionamiento ultra amplio (-20°C a +70°C), cumple con las estrictas normas industriales de la UE/EE. UU.
Innovaciones principales
Claridad legible a la luz del sol: Brillo de 1000 nits + gama de colores NTSC del 72% para imágenes vívidas con iluminación intensa.
Tacto de grado industrial: Vidrio de cubierta antirreflectante (dureza 6H), admite el funcionamiento en niebla/condensación (robustez equivalente a IP65).
Conectividad de alta velocidad: La interfaz eDP 1.2 de 2 carriles (2,7 Gbps) garantiza una transmisión de datos sin retrasos para sistemas de control en tiempo real.
Retroiluminación de 50.000 horas: LED de bajo consumo con atenuación PWM (100Hz–1,6KHz) reducen el consumo de energía en un 40% en comparación con CCFL.
Integración Plug & Play: Admite alimentación lógica de 3,3 V + entrada de retroiluminación de 12 V/24 V, compatible con placas de controlador HDMI 2.0 (incluidas en la hoja de datos).
Superioridad técnica para los mercados de la UE/EE. UU.
Excelencia óptica: Ángulos de visión de 85°, relación de contraste de 800:1 y Tiempo de respuesta <35 ms para una reproducción de vídeo fluida.
Listo para entornos extremos: Funciona a -20°C (condiciones de congelación) a +70°C (plantas de fabricación), con certificación de choque térmico/humedad de 72 horas.
Cero riesgo de cumplimiento: RoHS, sin halógenos, certificado ISO 9001/14001 – totalmente alineado con las directivas europeas EMC y FCC de EE. UU.
Compacto y duradero: Perfil delgado de 5,2 mm, diseño resistente a los golpes y conectores I-PEX blindados contra EMI.
Aplicaciones objetivo
Terminales de pago al aire libre (TPV/quioscos)
Paneles de control industrial (automatización, robótica)
Dispositivos de imagen médica
Infoentretenimiento en el transporte (autobuses, trenes)
Equipos de fábrica inteligente
Por qué los clientes globales confían en esta pantalla
Fabricado por Saef Technology (Shenzhen), el SFTO1330SM-7208A3CT2 combina la durabilidad de grado militar con una óptica de vanguardia. Su interfaz eDP simplifica la integración con NVIDIA Jetson, Raspberry Pi y PC industriales, mientras que el panel legible a la luz del sol elimina el costoso blindaje externo. Respaldado por una garantía de 2 años, este módulo es la opción óptima para los fabricantes de equipos originales que se dirigen a mercados impulsados por la fiabilidad en EE. UU., Alemania, Reino Unido y Escandinavia.
Dimensiones externas
Definición de pines de la interfaz
Pin No. | Símbolo | E/S | Función |
1 | CABC_ EN / NC | - | Reservado para CD |
2 | H_GND | P | Ronda de alta velocidad |
3 | Lane1_N | I | Señal complementaria Enlace Carril 1 |
4 | Lane1_P | I | Señal verdadera Enlace Carril 1 |
5 | H_GND | P | Ronda de alta velocidad |
6 | Lane0_N | I | Señal complementaria Enlace Carril 0 |
7 | Lane0_P | I | Señal verdadera Enlace Carril 0 |
8 | H_GND | P | Ronda de alta velocidad |
9 | AUX_CH_P | I | Canal auxiliar de señal verdadera |
10 | AUX_CH_N | I | Canal auxiliar de señal complementaria |
11 | H_GND | P | Ronda de alta velocidad |
12 | LCD_VDD | P | Alimentación del controlador y lógica LCD (3,3 V) |
13 | LCD_VDD | P | Alimentación del controlador y lógica LCD (3,3 V) |
14 | NC | I | Reservado para uso del fabricante de LCD |
15 | LCD_GND | P | Tierra del controlador y lógica LCD |
16 | LCD_GND | P | Tierra del controlador y lógica LCD |
17 | HPD | O | Pin de señal HPD |
18 | LED-1 | P | Tierra de retroiluminación |
19 | LED-2 | P | Tierra de retroiluminación |
20 | LED-3 | P | Tierra de retroiluminación |
21 | LED-4 | P | Tierra de retroiluminación |
22 | BL_ ENABLE | I | Encendido/apagado de la retroiluminación |
23 | BL_PWM_DIM | I | PWM del sistema |
24 | SCL/NC | - | Reservado para uso del fabricante de LCD |
25 | SDA/NC | - | Reservado para uso del fabricante de LCD |
26 | BL_PWR | P | Alimentación de la retroiluminación |
27 | BL_PWR | P | Alimentación de la retroiluminación |
28 | BL_PWR | P | Alimentación de la retroiluminación |
29 | BL_PWR | P | Alimentación de la retroiluminación |
30 | NC | - | Reservado para uso del fabricante de LCD |
Características ópticas
Parámetro | Condiciones | Mín. | Típ. | Máx. | Unidad | |
Ángulo de visión (CR>10) |
Horizontal | θL | - | 85 | - |
grado |
θ R | - | 85 | - | |||
Vertical | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Relación de contraste | Centro | 600 | 800 | - | - | |
Tiempo de respuesta | Tr+Td | - | 30 | 35 | ms | |
Cromaticidad de color CF(CIE1931) |
Rojo x |
Típ. -0,05 |
TBD |
Típ. +0,05 |
- | |
Rojo y | TBD | - | ||||
Verde x | TBD | - | ||||
Verde y | TBD | - | ||||
Azul x | TBD | - | ||||
Azul y | TBD | - | ||||
Blanco x | (0,323) | - | ||||
Blanco y | (0,379) | - | ||||
Relación NTSC | % | (72) | - | |||
Luminancia central de blanco |
YLI | 800 | 1000 | cd/m2 |
Características de la retroiluminación
Parámetro | Símbolo | Mín. | Típ. | Máx. | Unidad |
Tensión de alimentación | VBL | 5 | 12,0 | 37 | V |
Corriente de alimentación para la retroiluminación |
ILED | 6 |
- |
25 | mA |
Alimentación para la retroiluminación | PLED | 0,18 | - | 5,55 | W |
Tensión de señal de luz modulada | VPWM H | 1,2 | - | 5,0 | V |
VPWM L | 0 | - | 0,6 | V | |
Relación de trabajo de control de brillo | Trabajo | 1 | - | 100 | % |
Frecuencia de control de brillo | fPWM | 100 | - | 1.600 | KHz |
LED-BL ENCENDIDO/APAGADO Tensión alta | VCNTH | 1,2 | 5,0 | V | |
LED-BL ENCENDIDO/APAGADO Tensión baja | VCNTL | 0 | - | 0,6 | V |
Vida útil del LED | - | 40.000 | 50.000 | - | h |
Especificación CTP
Categoría | Parámetro | Especificación |
General | Estructura | Vidrio de cubierta + Vidrio DITO |
Refuerzo de la lente de cubierta | Químicamente reforzado | |
Dureza de la superficie de la lente de cubierta | ≥6H (Dureza del lápiz) | |
Tasa de transmisión de luz | ≥85% | |
Temperatura de funcionamiento | -20℃ ~ +70℃, ≤85% RH | |
Temperatura de almacenamiento | -30℃ ~ +80℃, ≤85% RH | |
Eléctrico | Interfaz | IIC / USB / UART |
IC táctil | IL12511 | |
Tensión de alimentación (VDD) | 3,3 V o 5 V (Seleccionable) | |
Resistencia del host (SDA/SCL) | Configurable en la placa principal | |
Ambiental | Condiciones de funcionamiento | Funcional en niebla/agua superficial |
Propiedades de la superficie | Tinta superficial | Anti-UV |
Tratamiento de la superficie | Antirreflectante (Neblina: 10%) | |
Laminación LCD-TP | OCA (Adhesivo ópticamente transparente) | |
Cumplimiento | Normas de materiales | Cumple con RoHS y sin halógenos |

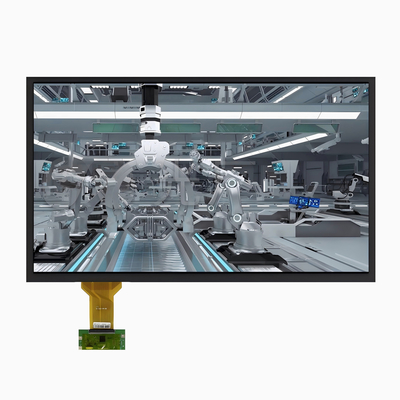

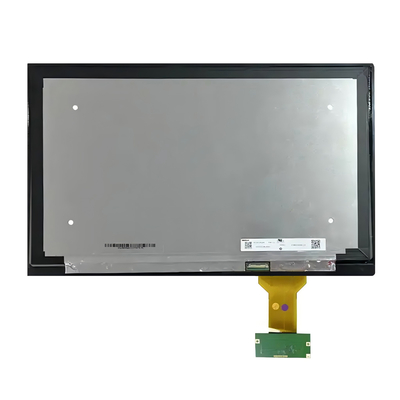

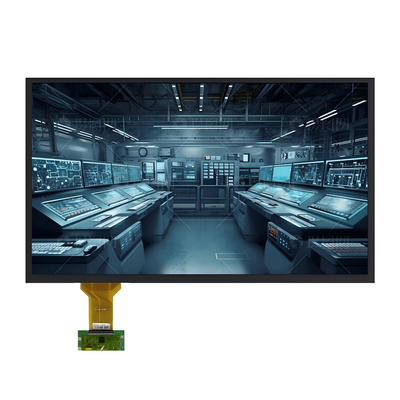

Imagen del producto
