Datos del producto:
|
Tamaño de la pantalla: | 27 pulgadas | Luminancia de la superficie: | 1000 cd/m2 (típico) |
---|---|---|---|
Resolución: | 3840×2160 (UHD) | Interfaz: | 4 líneas de eDP 1.4 (5,4 Gbps) |
Relación de contraste: | 1000:1 (Típico) | Número de pines: | 30 pines |
ángulo de visión: | La velocidad máxima de la corriente de aire de la estación de aire acondicionado se calculará en fun | El montaje: | El montaje VESA es compatible |
Profundidad del color: | 1.07 B (8bit+A-FRC) | Gamma de colores: | NTSC 90%, sRGB 98% (típico) |
Fuente de alimentación: | 10V ±1V (Lógica), 24V (Retroiluminación) | Temperatura de funcionamiento.: | 0℃ a +50℃ |
Temperatura de almacenamiento.: | -20℃ a +60℃ | Tiempo de vida de la luz de fondo: | 30,000 horas (L70 @ 25°C) |
Tiempo de respuesta: | 14 ms (típico GtG) | El cumplimiento: | RoHS, Libre de halógenos, REACH |
Resaltar: | Pantalla TFT industrial 4K,Display TFT industrial de alta definición,Display TFT industrial de alto brillo |

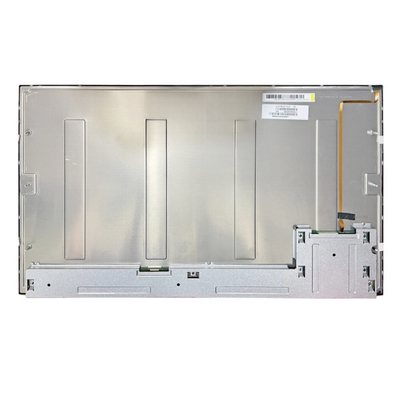

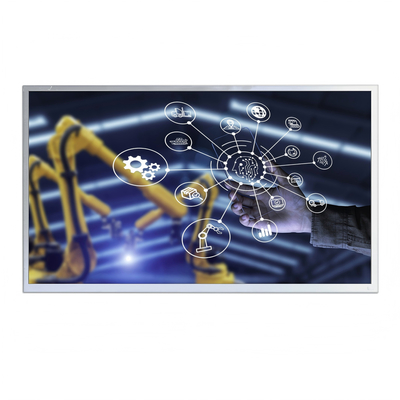

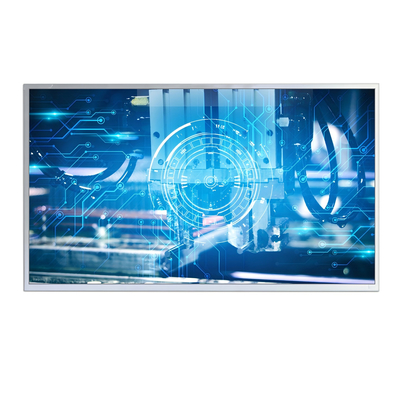

SFTO2700B-7125AN 27 UHD High Brightness Industrial TFT Display para aplicaciones profesionales en los mercados de la UE y los EE.UU.
El SFTO2700B-7125AN es una pantalla TFT de ultra alta definición (UHD 4K) de 27 pulgadas de última generación de grado industrial diseñada para entornos exigentes en los Estados Unidos y Europa.Diseñado para ingenieros, diseñadores de sistemas y profesionales técnicos, esta pantalla combina un brillo excepcional (1000 cd/m2), baja reflexión,y precisión de color líder en la industria para ofrecer un rendimiento óptimo en la automatización industrial, imágenes médicas, quioscos al aire libre y sistemas AV profesionales.
Resolución 4K UHD (3840 × 2160): garantiza imágenes cristalinas para aplicaciones intensivas en datos.
Alto brillo y contraste: brillo de 1000 cd/m2 y relación de contraste de 1000:1 para visibilidad a la luz solar directa y en condiciones de poca luz.
Reproducción de color avanzada: profundidad de color de 10 bits (8 bits + A-FRC) con NTSC 90% y gama de colores sRGB 98% para una coincidencia precisa de colores en el diseño, la simulación y los flujos de trabajo de inspección.
Revestimiento de bajo reflejo: Minimiza el deslumbramiento para un funcionamiento sin fisuras en entornos brillantes.
Ángulos de visión amplios (178°): mantiene una calidad de imagen constante incluso en ángulos extremos.
Durabilidad de grado industrial: Funciona de manera confiable en temperaturas que van desde -20 °C hasta +70 °C.
Cumplimiento de las normas de la UE y de los EE.UU.: certificaciones RoHS, REACH, CE, FCC e IP65 para el panel frontal para su implementación global.
Interfaz: eDP de 4 canales (tipo de inversión), velocidad de enlace de 5,4 Gbps para la transferencia de datos de alta velocidad.
Estructura de píxeles: matriz activa TFT a-Si con disposición de píxeles de banda RGB vertical.
Iluminación de fondo: LED iluminado en el borde para una iluminación uniforme y una eficiencia energética.
Instalación: compatible con VESA (200 x 200 mm) para una integración flexible en recintos industriales.
Diseñado para uso profesional: ideal para la visión artificial, los paneles de control y la señalización digital en entornos hostiles.
Conformidad global: Precertificado para los mercados de la UE (CE, RoHS) y de los EE.UU. (FCC) para agilizar la contratación pública.
Confiabilidad y longevidad: rigurosamente probado durante más de 50.000 horas de operación (típica).
Aplicaciones objetivo:
Automatización industrial y sistemas HMI
Las demás máquinas y aparatos para la fabricación de la información
Equipo médico de diagnóstico por imágenes
Panel de control para automóviles y aeronaves
Paredes de vídeo y sistemas de simulación profesionales
¿Listo para integrar el SFTO2700B-7125AN en su próximo proyecto?Nuestro soporte con sede en la UE/EE.UU. garantiza el cumplimiento y la orientación técnica para su solicitud.
Las dimensiones mecánicas
Parámetro | Especificación | Unidad |
Área activa | 596.736 ((H) × 335.664 ((V) | En el caso de los |
Número de píxeles | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | Píxeles |
Pitch de los píxeles | 0.1554 ((H) × 0.1554 ((V) | En el caso de los |
Disposición de los píxeles | RGB Banda vertical | |
Profundidad del color | 1.07 B ((8bit+A-FRC) | colores |
Modo de muestra | Normalmente negro | |
Cuadro de las dimensiones | 630.0 ((H) × 368.2 ((V) × 20.98 ((Profundidad) | En el caso de los |
Peso | 3340 (típico) | G |
Ancho del bisel (L/R/U/D) | 13.71/13.71/13.74/13.74 | En el caso de los |
Tratamiento de la superficie | Neblina 25%, 3H | |
Luces de fondo | Tipo de barra de iluminación de 2 LED de lado largo |
Especificaciones eléctricas
Parámetro | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | |
Voltado de la fuente de alimentación | VDD | 9 | 10.0 | 11 | V. |
Corriente de suministro de energía | No se puede | - | 460 | 900 | |
Corriente en la prisa | El IRUSH | - | 2.0 | 3.0 | |
Tensión de onda de entrada admisible | VFV | - | - | 400 | |
Input diferencial de alto nivel Voltado de umbral |
VIH |
- |
- |
+100 | |
Ingreso diferencial de bajo nivel Voltado de umbral |
VIL | - 100 |
- |
MV | |
Válvula de entrada diferencial | ¿Qué es esto? |
100 |
- | 600 | MV |
Ventilación de modo común de entrada diferencial | Vcm |
0 |
2 | ||
Consumo de energía |
PD | - | 4.6 | 9 | No |
55 | 58 | No | |||
Ptotal | - | 59.6 | - | No |
Especificaciones de la unidad de retroiluminación
Parámetro | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | |
Voltado de entrada de la barra de luz LED por pin de entrada | Número de VPIN | 33.6 | 37.2 | 39.6 | V. |
Corriente de entrada de la barra de luz LED por pin de entrada |
Número IPIN |
- |
110 |
- ¿Qué es? |
|
Consumo de energía LED | PBL | - |
55 |
58 | No |
Tiempo de vida del LED |
- |
30,000 |
- |
Las horas |
Especificaciones ópticas del módulo LCD
Parámetro | El símbolo | Condición | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad | ||
Rango de ángulo de visión |
En el plano horizontal |
Θ3 |
|
85 |
89 | - | - ¿Qué quieres decir? | |
Θ9 | 85 | 89 | - | - ¿Qué quieres decir? | ||||
Válvulas de acoplamiento |
Θ12 | 85 | 89 | - | - ¿Qué quieres decir? | |||
Θ6 | 85 | 89 | - | - ¿Qué quieres decir? | ||||
Proporción de contraste de luminancia | El CR |
Θ = 0. (En el centro) Es normal. Visión Ángulo |
700 | 1000 | ||||
Luminancia del blanco | 800 | 1000 | - | cd/m2 | ||||
Uniformidad de la luminancia blanca | 80 | 85 | % | |||||
Reproducción del color |
|
|
0.283 | 0.313 | 0.343 | - | ||
- ¿ Qué? | 0.299 | 0.329 | 0.359 | - | ||||
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
- ¿ Qué? | 0.269 | 0.299 | 0.329 | - | ||||
El verde |
Gx | 0.197 | 0.227 | 0.257 | - | |||
En general | 0.649 | 0.679 | 0.709 | - | ||||
El azul |
Bx | 0.123 | 0.153 | 0.183 | - | |||
Por el | 0.029 | 0.059 | 0.089 | - | ||||
Tiempo de respuesta |
GTA | Tg | 14 | 20 | ms | |||
Habla en cruz | TC | - | - | 2.0 | % |
Definición del pin
Número del pin | El símbolo | Función |
1 | VDD | Fuente de alimentación (10,0 V) |
2 | VDD | Fuente de alimentación (10,0 V) |
3 | VDD | Fuente de alimentación (10,0 V) |
4 | VDD | Fuente de alimentación (10,0 V) |
5 | VDD | Fuente de alimentación (10,0 V) |
6 | El GND | En el suelo |
7 | El GND | En el suelo |
8 | No incluido |
SCL PGMA |
9 | No incluido | SDA PGMA |
10 | El GND | El GND |
11 | El HPD | Señal de detección de enchufe caliente |
12 | El GND | En el suelo |
13 | El nombre del producto | Señales negativas para auxiliares |
14 | El DAUXP | Una señal positiva para el auxiliar |
15 | El GND | En el suelo |
16 | Se trata de un sistema de control de las emisiones. | Signo positivo para el carril eDP0 |
17 | Se trata de la siguiente: | Señales negativas para el carril eDP0 |
18 | El GND | En el suelo |
19 | El DRX1P | Señales positivas para el carril eDP1 |
20 |
Se trata de la DRX1N. |
Señales negativas para el carril eDP1 |
21 |
El GND | En el suelo |
22 | GRX2P | Signo positivo para el carril eDP2 |
23 | Se trata de la DRX2N. | Señales negativas para el carril eDP2 |
24 | El GND | En el suelo |
25 | El DRX3P | Signo positivo para el carril eDP3 |
26 | Se trata de un sistema de control de velocidad. | Señales negativas para el carril eDP3 |
27 | El GND | En el suelo |
28 | El GND | En el suelo |
29 | No incluido | No hay conexión. |
30 | El BIST | Función BIST |
