Datos del producto:
|
Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
---|---|---|---|
Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
IP Rating: | IP65 | Power Consumption: | 31 W (Typical) |
Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
Resaltar: | Módulo LCD TFT de grado industrial LVDS,Módulo LCD TFT Full HD,Módulo LCD TFT de 17 |
Módulo LCD TFT de alto brillo Full HD de 17,3" de grado industrial – SFTO1730RX-7332AN
Diseñado para entornos industriales exigentes, el SFTO1730RX-7332AN es un módulo LCD TFT Full HD (1920x1080) de 17,3" diseñado para ofrecer una visibilidad y fiabilidad excepcionales en condiciones adversas. Con 800 nits de brillo, esta pantalla garantiza una legibilidad cristalina incluso con luz solar directa, lo que la hace ideal para aplicaciones industriales en exteriores o con mucho brillo en Alemania, EE. UU. y otros centros de fabricación avanzados.
Características clave para aplicaciones industriales
Pantalla ultrabrillante:El brillo de 800 cd/m² supera a los paneles industriales estándar, lo que garantiza la legibilidad en fábricas, almacenes o entornos exteriores con mucha luz.
Amplio rango de temperatura de funcionamiento:Funciona a la perfección de -20°C a +70°C, perfecto para climas extremos en sectores de automatización industrial, logística o energía.
Diseño duradero:La carcasa con clasificación IP65 protege contra la entrada de polvo y salpicaduras de agua, a la vez que supera rigurosas pruebas de vibración (1,5G) y choque térmico (-30°C a +80°C).
Imágenes de precisión:La resolución Full HD con tecnología RGB de 6 bits + HiFRC ofrece 16,7 millones de colores para una visualización precisa de datos en salas de control o equipos de diagnóstico.
Conectividad robusta:La interfaz LVDS de doble canal garantiza una transmisión de señal estable y de alta velocidad para la monitorización en tiempo real en sistemas de IoT industrial o automatización.
Eficiencia energética:El consumo de energía típico de 31 W reduce los costes operativos al tiempo que cumple con los estándares energéticos globales.
Especificaciones técnicas
Parámetro | Valor |
---|---|
Tamaño de la pantalla | 17,3" en diagonal (17,25") |
Área activa | 381,888 mm (H) x 214,812 mm (V) |
Paso de píxeles | 0,1989 mm (por tríada) |
Tratamiento de la superficie | Recubrimiento duro (3H), antirreflectante |
Tipo de retroiluminación | LED con brillo ajustable |
Tensión de entrada | 3,3 V (Lógica/Controlador LCD) |
Tensión de entrada de la retroiluminación | 12 V CC |
Peso | 1080 g (típico) |
Dimensiones | 403 mm (H) x 240 mm (V) x 12,5 mm (P) |
Aplicaciones en entornos industriales
Automatización de fábricas: HMIs (Interfaces Hombre-Máquina) para PLC, robótica y controles de líneas de montaje.
Equipos para exteriores: Máquinas expendedoras, quioscos y pantallas de maquinaria agrícola en entornos con mucha luz.
Dispositivos médicos: Sistemas de diagnóstico por imagen que requieren una reproducción precisa del color.
Transporte: Paneles de control para trenes, autobuses o vehículos industriales con exposición a la luz solar.
Fabricación inteligente: Visualización de datos en tiempo real en paneles de control de la Industria 4.0.
¿Por qué elegir SFTO1730RX-7332AN?
Cumplimiento global: Certificado RoHS, CE y FCC para una entrada sin problemas en los mercados de la UE y Norteamérica.
Retroiluminación personalizable: Brillo ajustable a través de la señal ExtVBR-B para ahorrar energía y adaptar la visibilidad.
Fiabilidad a largo plazo: 50.000 horas MTTF (Tiempo medio entre fallos) garantiza un tiempo de inactividad mínimo en sistemas críticos.
Soporte y garantía
Ofrecemos documentación técnica completa, opciones de montaje (panel o VESA 100x100) y soporte localizado para Alemania, EE. UU. y otros países.
Especificación de la retroiluminación
Pin nº | Símbolo | Descripción |
1 | VCC | Tensión de alimentación +12V |
2 | VCC | Tensión de alimentación +12V |
3 | ON/OFF | Señal de habilitación de salida |
4 | DIM | Señal de atenuación |
5 | GND | Toma de tierra de alimentación |
6 | GND | Toma de tierra de alimentación |
Características eléctricas
Parámetro | Símbolo | Valores | Unidad | ||||
Mín. | Típ. | Máx. | |||||
Tensión de entrada de la fuente de alimentación | VBL | 10,8 | 12,0 | 13,8 | Vcc | ||
Corriente de entrada de la fuente de alimentación | IBL | - | 2,16 | 2,53 | A | ||
Corriente de entrada de la fuente de alimentación (arranque) | Arranque |
- |
- |
(TBD) | A | ||
Consumo de energía | PBL | - | 26 | 35 | W | ||
Tensión de entrada para Sistema de control Señales |
Encendido/Apagado | Encendido | V encendido | 2,5 | - | 5,5 | Vcc |
Apagado | V apagado | -0,3 | 0,0 | 0,5 | Vcc | ||
Ajuste del brillo | ExtVBR-B | 30 | - | 100 | % | ||
30 | - | 100 | % | ||||
Frecuencia ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
Nivel de ciclo de trabajo (PWM) | Nivel alto | 2,5 | - | 5,5 | Vcc | ||
Nivel bajo | 0,0 | - | 0,5 | Vcc | |||
Tiempo de vida | 30.000 | 50.000 | Horas |
Definición de pines de la interfaz
Pin# | Nombre de la señal | Pin# | Nombre de la señal |
1 | RxOIN0- | 2 | RxOIN0+ |
3 | RxOIN1- | 4 | RxOIN1+ |
5 | RxOIN2- | 6 | RxOIN2+ |
7 | VSS | 8 | RxOCLKIN- |
9 | RxOCLKIN+ | 10 | RxOIN3- |
11 | RxOIN3+ | 12 | RxEIN0- |
13 | RxEIN0+ | 14 | VSS |
15 | RxEIN1- | 16 | RxEIN1+ |
17 | VSS | 18 | RxEIN2- |
19 | RxEIN2+ | 20 | RxECLKIN- |
21 | RxECLKIN+ | 22 | RxEIN3- |
23 | RxEIN3+ | 24 | VSS |
25 | VSS | 26 | VSS |
27 | VSS | 28 | VDD |
29 | VDD | 30 | VDD |
Elemento | Unidad | Condiciones | Mín. | Típ. | Máx. |
Ángulo de visión |
[grado] |
Horizontal (Derecha) CR = 10 (Izquierda) |
70 70 |
80 80 |
- |
Vertical (Arriba) CR = 10 (Abajo) |
50 70 |
60 80 |
- |
||
Uniformidad de la luminancia | [%] | 13 puntos | 75 | 80 | - |
Tiempo de respuesta óptico |
[mseg] |
Ascendente | - | 37 | 50 |
Descendente | - | 3 | 10 | ||
Ascendente + Descendente | - | 40 | 60 | ||
Color / Coordenadas de cromaticidad (CIE 1931) |
Rojo x | 0,59 | 0,64 | 0,69 | |
Rojo y | 0,3 | 0,35 | 0,4 | ||
Verde x | 0,27 | 0,32 | 0,37 | ||
Verde y | 0,57 | 0,62 | 0,67 | ||
Azul x | 0,1 | 0,15 | 0,2 | ||
Azul y | 0 | 0,05 | 0,1 | ||
Blanco x | 0,25 | 0,30 | 0,35 | ||
Blanco y | 0,26 | 0,31 | 0,36 | ||
Luminancia blanca (A LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
Relación de contraste | 500 | 600 | - | ||
NTSC | % | 72 |

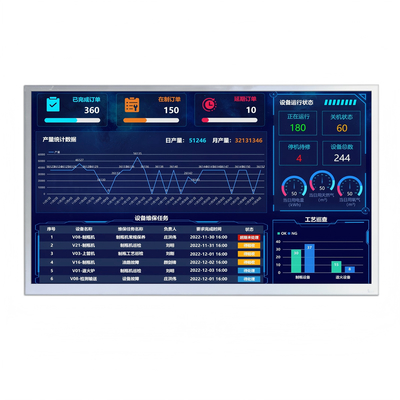

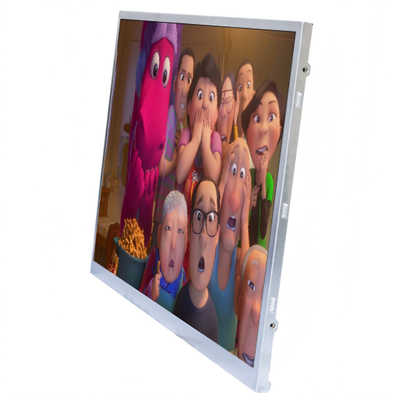

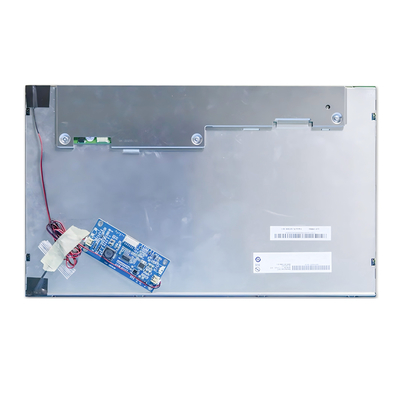

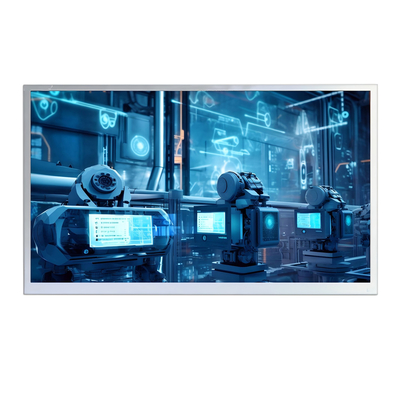

Imagen del producto
