Datos del producto:
|
Tamaño de la pantalla: | 15.6 pulgadas diagonal | Brillo: | 1500 cd/m2 (tipo) |
---|---|---|---|
Resolución: | 1920×1080 FHD | ángulo de visión: | 85°/85°/85°/85° (CR≥10) |
Temperatura de funcionamiento.: | -30°C a +85°C | Interfaz: | SVDS de dos canales de 40 pines |
Consumo de energía: | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emision | Relación de contraste: | 8001 (tipo) |
Iluminación de fondo: | Barra de luz LED externa | Vida útil del LED: | 24.35W, 50,000 horas de vida útil |
Tratamiento de la superficie: | Revestimiento anti-reflejo, 3H duro | Gamma de colores: | 72% NTSC |
Clasificado para vibración/ESD: | Se cumplen las disposiciones de la norma MIL-STD-202G | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | Display LCD TFT de alta definición,Pantalla LCD TFT legible a la luz del sol,Display LCD industrial legible a la luz solar |
Visibilidad Inigualable en Entornos Hostiles
La pantalla TFT LCD de alto brillo SFTO1560RX-7312AN de 15.6" ofrece 1500 nits de luminancia para una visibilidad cristalina bajo la luz solar directa. Diseñada para aplicaciones industriales, esta pantalla FHD (1920×1080) cuenta con un revestimiento duro anti-reflejo 3H y funciona a la perfección desde -30°C hasta 85°C, ideal para quioscos al aire libre, sistemas de transporte y maquinaria pesada.
Ventajas Técnicas Clave
Durabilidad Industrial:Supera las pruebas de choque térmico (-30°C↔85°C), vibración (10-55Hz) y ESD de ±12kV.
Retroiluminación de Larga Duración:Sistema LED de 50,000 horas con entrada de 45.1V (540mA típ.).
Integración Flexible:Interfaz LVDS con control de escaneo inverso (pin REV_SCAN) para un montaje versátil.
Rendimiento de Color Verdadero:Gama de colores NTSC del 72% y relación de contraste de 800:1.
Fiabilidad Certificada
Certificado ISO 9001/14001 y conforme a las normas EU RoHS/REACH. Incluye 1 año de garantía funcional.
Ideal Para:
Señalización Digital Exterior
Equipos de Construcción y Agrícolas
Pantallas de Cabina de Aviación
Sistemas de Navegación Marina
Dispositivos Médicos
Solicite una Muestra:Póngase en contacto con nuestro equipo de soporte de la UE/EE. UU. en sales2@saef.com.cn para obtener precios industriales y opciones de personalización.
Especificaciones
Artículo | Especificación | Unidad |
Tamaño de Pantalla | 15.6” diagonal real | |
Apertura del Bisel | 365.72x220.39x12.5 | mm |
Número de Píxeles | 1920 x R.G.B. x 1080 | píxel |
Paso de Píxeles | 0.17925 (H) x 0.17925 (V) | mm |
Área de Visualización | 344.16x193.59 | mm |
Colores de Pantalla | 16.7M | color |
Modo Transmisivo | Normalmente Negro | - |
Tratamiento de Superficie | Tipo AG, revestimiento duro 3H, | - |
Consumo de Energía | Celda total | |
TC | 8100 | k |
NTSC | 72 (Típ.) | % |
Dimensiones Externas
Definición de Pines de Interfaz
Pin | Nombre | Descripción |
1 | NC | Sin conexión, este pin debe estar abierto |
2 | NC | Sin conexión, este pin debe estar abierto |
3 | NC | Sin conexión, este pin debe estar abierto |
4 | NC | Sin conexión, este pin debe estar abierto |
5 | NC | Sin conexión, este pin debe estar abierto |
6 | NC | Sin conexión, este pin debe estar abierto |
7 | NC | Sin conexión, este pin debe estar abierto |
8 | NC | Sin conexión, este pin debe estar abierto |
9 | NC | Sin conexión, este pin debe estar abierto |
10 | NC | Sin conexión, este pin debe estar abierto |
11 | LCD_VCC | Alimentación lógica y del controlador LCD 3.3V |
12 | LCD_VCC | Alimentación lógica y del controlador LCD 3.3V |
13 | LCD_VCC | Alimentación lógica y del controlador LCD 3.3V |
14 | NC | Sin conexión, este pin debe estar abierto |
15 | NC | Sin conexión, este pin debe estar abierto |
16 | NC | Sin conexión, este pin debe estar abierto |
17 | REV_SCAN |
Bajo → Modo Normal. Alto → Escaneo Inverso Horizontal y Vertical |
18 | RXO0- | Entrada de datos diferenciales LVDS negativa. Canal O0 (impar) |
19 | RXO0+ | Entrada de datos diferenciales LVDS positiva. Canal O0 (impar) |
20 | RXO1- | Entrada de datos diferenciales LVDS negativa. Canal O1 (impar) |
21 | RXO1+ | Entrada de datos diferenciales LVDS positiva. Canal O1 (impar) |
22 | RXO2- | Entrada de datos diferenciales LVDS negativa. Canal O2 (impar) |
23 | RXO2+ | Entrada de datos diferenciales LVDS positiva. Canal O2 (impar) |
24 | LCD GND | Tierra lógica y del controlador LCD |
25 | RXOC- | Entrada de reloj diferencial LVDS negativa. (impar) |
26 | RXOC+ | Entrada de reloj diferencial LVDS positiva. (impar) |
27 | LCD GND | Tierra lógica y del controlador LCD |
28 | RXO3- | Entrada de datos diferenciales LVDS negativa. Canal O3 (impar) |
29 | RXO3+ | Entrada de datos diferenciales LVDS positiva. Canal O3 (impar) |
30 | RXE0- | Entrada de datos diferenciales LVDS negativa. Canal E0 (par) |
31 | RXE0+ | Entrada de datos diferenciales LVDS positiva. Canal E0 (par) |
32 | RXE1- | Entrada de datos diferenciales LVDS negativa. Canal E1 (par) |
33 | RXE1+ | Entrada de datos diferenciales LVDS positiva. Canal E1 (par) |
34 | LCD GND | Tierra lógica y del controlador LCD |
35 | RXE2- | Entrada de datos diferenciales LVDS negativa. Canal E2 (par) |
36 | RXE2+ | Entrada de datos diferenciales LVDS positiva. Canal E2 (par) |
37 | RXEC- | Entrada de reloj diferencial LVDS negativa. (par) |
38 | RXEC+ | Entrada de reloj diferencial LVDS positiva. (par) |
39 | RXE3- | Entrada de datos diferenciales LVDS negativa. Canal E3 (par) |
40 | RXE3+ | Entrada de datos diferenciales LVDS positiva. Canal E3 (par) |

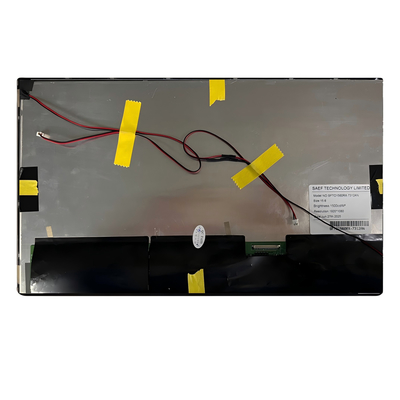

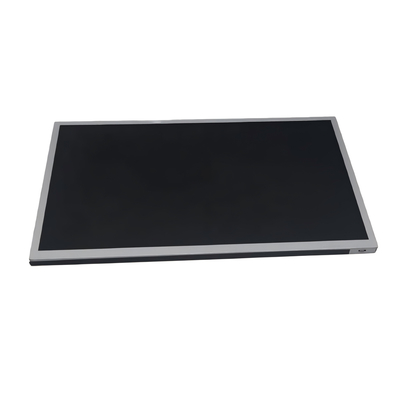

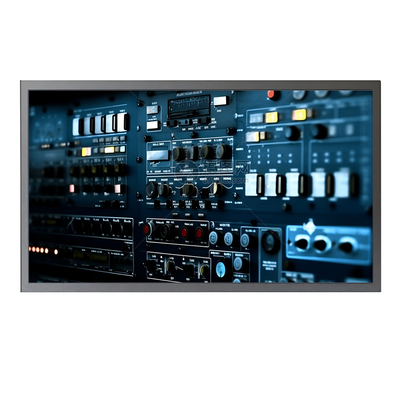

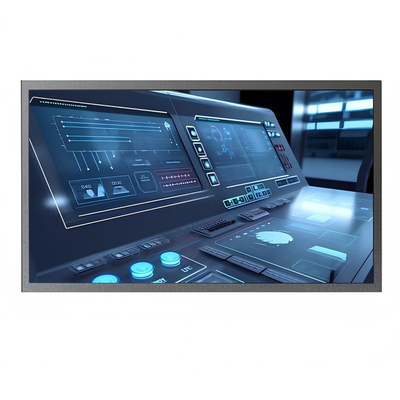

Imagen del Producto
