Datos del producto:
|
Producto: | 5Display LCD TFT de 0,7 pulgadas | Resolución: | 640x480 VGA |
---|---|---|---|
Brillo: | 500 cd/m2 (típico) | Dirección de visión: | 80° (Todas las direcciones, CR≥10) |
Relación de contraste: | 1200:1 | Interfaz: | RGB de 6 bits (40 pines) |
Temperatura de funcionamiento.: | -30 °C a +80 °C | Personalización: | Adaptación de vidrio/sensor/FPC |
IC del controlador: | JD9168S | Vida útil del LED: | 30,000 horas |
Toque: | Capacidad prevista (PCAP) | El cumplimiento: | Conforme a las normas de Rohs & Reach |
Resaltar: | PCAP LCD TFT industrial táctil,JD9168S LCD TFT industrial,640x480 LCD TFT industrial |
Pantalla LCD TFT de 5,7" resistente 500Nits con PCAP Touch - Temperatura de grado industrial
El SFTO570DX-7263AN de Saef Technology ofrece un rendimiento excepcional en entornos extremos.El VGA TFT de 7 pulgadas está diseñado para HMI industriales, dispositivos médicos y paneles de instrumentos de automóviles en toda Europa y América del Norte.
✅ Preparado para entornos extremos: opera en frío ártico hasta calor del desierto (-30 ° C ~ 80 ° C) con certificación de choque térmico de 120 horas.
✅ Durabilidad industrial: la superficie endurecida de 3H resiste arañazos + resistencia a vibraciones aleatorias (0.015G2/Hz, 5-500Hz).
✅ Potencia optimizada: solo 1.5W de consumo de luz de fondo + control de atenuación PWM (1-50 kHz).
✅ Alta claridad visual: relación de contraste de 1200: 1 + 60% de gama de colores NTSC.
Integración táctil sin fisuras
Actualice su solución con nuestra personalización táctil de capacidad proyectada (PCAP):
Opciones de vidrio: vidrio Gorilla®/vidrio templado/PMMA con recubrimientos AG/AR/AF.
Flexibilidad del sensor: vidrio/película/película+pilas de película + formas de FPC personalizadas.
Compatibilidad con el controlador: EETI, ILITEK, Cypress, Goodix (interfaces I2C/USB/RS232).
Prototipado rápido: tiempo de entrega de muestras de 4 semanas para combinaciones de pantalla + toque.
Ideal para: interfaces esterilizadas médicas, paneles de control de automóviles, controles de automatización de fábricas.
Especificación del producto
Punto de trabajo | Especificación | Unidad |
Tipo de pantalla LCD | TFT (también conocido como TFT) | - |
Color de visualización | 16.7M | - |
Dirección de visión | IPS, todas las vistas | El reloj |
Temperatura de funcionamiento | -30 ~ +80 | °C |
Temperatura de almacenamiento | -30 ~ +80 | °C |
Tamaño del módulo | Consulte el dibujo de contorno | En el caso de los |
Área activa ((W × H) | 115.20X86. ¿Qué quieres decir?40 | En el caso de los |
Número de puntos | 640 x 480 | Puntos |
Controlador LCM | JD9168S | - |
Voltado de la fuente de alimentación | 3.3 | V. |
Iluminación de fondo | Los LED 3S7P (blancos) | Pcs. |
Interfaz | Interfaz RGB | - |
Las dimensiones externas
Calificaciones máximas absolutas
Punto de trabajo | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
Voltado de alimentación Voltado | CCC de riesgo | - No hay nada.3 | 3.3 | V. |
Tensión de suministro de luz de fondo | VLED | - No hay nada.3 | 6.0 | V. |
Temperatura de funcionamiento | En la parte superior | - 30 años. | 80 | °C |
Temperatura de almacenamiento | Tst | - 30 años. | 80 | °C |
Características de la luz de fondo
Punto de trabajo | El símbolo | Valor típico | |
Tensión de alimentación | VLED | 5 V | |
Corriente de suministro | El | 300 - mA | |
Consumo de energía | PL | 1.5 - W | |
Frecuencia de control del PWM | El FPDIM | 50 KHz | |
Luz de fondo encendida y apagada | En alto. |
VEN |
1.4 VLED V |
Bajo | 0 - 0,4 V | ||
Nivel de control del PWM | En alto. |
VPDIM |
1.5 V |
Bajo | 0 - 0,4 V | ||
Uniformidad | ΔBp | El 80% | |
Tiempo de vida | tiempo | 40K horas |
Definición del pin de interfaz
El número de pin. | El símbolo | En el caso de las empresas | Definición |
1 | U/D | Yo... | Dirección de exploración hacia arriba/abajo en el módulo del panel. |
2 | No incluido | - | No hay conexión. |
3 | El HSYNC | Yo... | Entrada de sincronización horizontal en la interfaz RGB. |
4 a 6 | VLED | P | Fuente de alimentación para el conductor LED. |
7 | CCC de riesgo | P | Fuente de alimentación para TFT. |
8 | VSYNC | Yo... | Entrada de sincronización vertical en la interfaz RGB. |
9 | DE | Yo... | Habilitar la entrada de datos en la interfaz RGB. |
10 | El número de | Yo... | No hay conexión. |
11 | YU | Yo... | No hay conexión. |
12 | Junta de Directores | Yo... | Pin de entrada de la señal PWM. |
13 y 15 | B5-B3 | Yo... | Bus de datos azul. |
16 | VSS | P | En el suelo. |
17 y 19 | B2-B0 | Yo... | Bus de datos azul. |
20 | VSS | P | En el suelo. |
21 a 23 | G5-G3 | Yo... | Bus de datos verde. |
24 | VSS | P | En el suelo. |
25 a 27 | G2-G0 | Yo... | Bus de datos verde. |
28 | VSS | P | En el suelo. |
29 a 31 | Se aplicará el método de cálculo siguiente: | Yo... | Bus de datos rojo. |
32 | VSS | P | En el suelo. |
33 a 35 años | R2-R0 | Yo... | Bus de datos rojo. |
36 | XR | Yo... | No hay conexión. |
37 | YD | Yo... | No hay conexión. |
38 | DCLK | Yo... | Entrada de reloj de píxeles en la interfaz RGB. |
39 | VSS | P | En el suelo. |
40 | El número de personas | Yo... | Dirección de escaneo izquierda/derecha en el módulo del panel. |

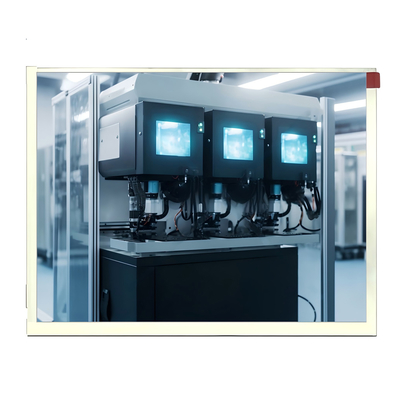

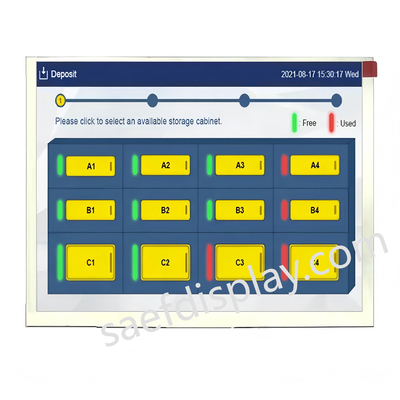

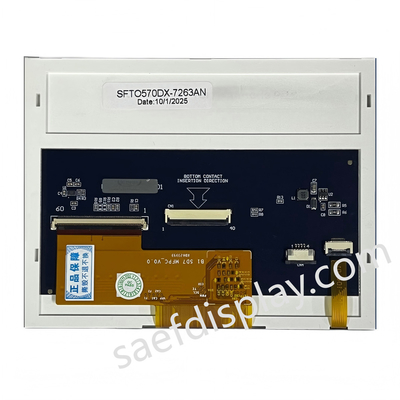

Imagen del producto
