Datos del producto:
|
Número de modelo: | SFTO2150RX-7321AN | Tamaño de la pantalla: | 21.5 pulgadas diagonal |
---|---|---|---|
Resolución: | 1920×1080 píxeles (RGB) | Brillo: | 2000 Cd/m2 |
Temperatura de almacenamiento.: | -30 °C a +80 °C | Temperatura de funcionamiento.: | -30°C a +85°C |
Relación de contraste: | 10001 (tipo) | Interfaz: | LVDS 2 píxeles/reloj |
Fuente de alimentación: | 5V CC ±10% | Consumo de energía: | 37.22W (tipo) |
Tratamiento de Superficie: | Recubrimientos AG/AR/AF (Seleccionable) | Tecnología táctil: | PCAP (CTP) Opcional |
Capa de vidrio: | El vidrio de gorila/vidrio templado/PMMA | Puntos de contacto: | 10 puntos de multi-toque |
Interfaz táctil: | I²C/USB/RS232 (Configurable) | Opciones de IC: | EETI, ILITEK, Cypress, Goodix y otros |
Personalización: | Impresión en seda, logotipo, recortes | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | Display LCD TFT de 2000Nits,21.5 pantalla TFT LCD,Display LCD TFT de 1920x1080 |
Diseñado para entornos industriales extremos
El SFT02150RX-7321AN Industrial TFT LCD ofrece una visibilidad sin concesiones en condiciones adversas.garantiza la legibilidad de la luz solar para aplicaciones al aire libreCertificado para el funcionamiento a -30°C a +80°C y respaldado por una resistencia de retroiluminación de 50.000 horas, es la solución ideal para la automatización de fábricas, maquinaria pesada e infraestructura crítica.
Ventajas industriales clave
Confiabilidad robusta
Aprueba las pruebas de choque/vibración 50G (conforme a MIL-STD) y resistencia a 85°C/90% de humedad RH.
Visibilidad clara como el cristal
Ángulos de visión amplios de 89°, uniformidad del blanco del 80% y superficie anti-reflejo (Haze 25%, dureza 3H).
Integración sin problemas
Interfaz LVDS con modo DE únicamente + flexibilidad de paisaje/retrato para sistemas integrados.
Cumplimiento global
Cumple con las normas ambientales de la UE RoHS 2011/65/UE, REACH 1907/2006/CE y EE.UU.
Retención de imagen cero
Optimizado para funcionamiento las 24 horas del día con recomendaciones de modo de sueño dinámico.
Opciones de CTP (personalización del producto)
Adaptado a su flujo de trabajo industrial
1Modelo estándar de buque listo
→ SFT02150RX-7321AN: Entrega global de 2 semanas con garantía de 1 año.
2Soluciones semi-a medida
Endurecimiento por medio ambiente:
¢ Revestimiento conformal para la resistencia química
-30°C a +85°C en los conjuntos de temperatura extendida
Mejora de la usabilidad:
¢ PCAP/Integración táctil resistiva (IP65 sellado)
¢ Protección EMI para entornos sensibles
Adaptaciones mecánicas:
¢ biseles a medida (acero inoxidable/aluminio)
Compatibilidad con el soporte VESA
3. Personalización completa de ODM
Re-diseños específicos de la aplicación:
¢ Tablas de conductores de grado militar (MIL-STD-810)
¢ Casas certificadas ATEX para atmósferas explosivas
Prototipado y bajo volumen:
No hay MOQ para lotes de I+D
- Ciclo de desarrollo personalizado de 8 semanas
Aplicación
sistemas de control industrial
¿Por qué elegir este módulo?
Se ha desplegado en más de 3000 sistemas en ambientes hostiles en todo el mundo.y OEM marítimos para mantener la visibilidad en condiciones extremas con cero fallas en el campo a partir de 2020.
Solicitar personalización
ContactoLas autoridades de seguridad de los Estados miembros deberán:para versiones selladas IP65, opciones de toque capacitivo o diseños de bisel personalizados.
Especificaciones
Parámetro | Especificación | Unidad |
Área activa | 476.64 ((H) × 268.11 ((V) | En el caso de los |
Número de píxeles | 1920 ((H) ×1080 ((V) | Píxeles |
Pitch de los píxeles | 0.24825 ((H) x 0.24825 ((V) | En el caso de los |
Disposición de los píxeles | RGB Banda vertical | - |
Muestra los colores | 16.7M | colores |
Modo de muestra | Normalmente negro | - |
Cuadro de las dimensiones | 495.6 ((H) × 292.4 ((V) × 13.6 ((D) tipo. | En el caso de los |
Tipo de pantalla posible | Paisaje y retrato habilitados | - |
Peso | DTD | En kilos |
Ancho del bisel (L/R/U/D) | 7.9/7.9/10.5/10.5 | En el caso de los |
Tratamiento de la superficie | Neblina 25%, 3H | - |
Luces de fondo | Tipo de barra de luz de lado inferior de 1 LED | - |
Las dimensiones externas
Definición del pin de interfaz
El número de pin. | El símbolo | Descripción |
1 | RxO0- | La entrada de datos diferenciales LVDS negativos (datos impares) |
2 | RxO0+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
3 | RxO1- | La entrada de datos diferenciales LVDS negativos (datos impares) |
4 | RxO1+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
5 | RxO2- | La entrada de datos diferenciales LVDS negativos (datos impares) |
6 | RxO2+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
7 | El BIST | El BIST |
8 | ¿Qué es eso? | La entrada de reloj diferencial LVDS negativo (reloj impar) |
9 | RxOCLK+ | La entrada de reloj diferencial LVDS positivo (reloj impar) |
10 | RxO3- | La entrada de datos diferenciales LVDS negativos (datos impares) |
11 | RxO3+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
12 | RxE0- | La entrada de datos diferenciales LVDS negativos (datos pares) |
13 | RxE0+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
14 | El GND | En el suelo |
15 | RxE1- | La entrada de datos diferenciales LVDS negativos (datos pares) |
16 | RxE1+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
17 | El GND | En el suelo |
18 | RxE2- | La entrada de datos diferenciales LVDS negativos (datos pares) |
19 | RxE2+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
20 | - ¿ Qué es eso? | Entrada de reloj diferencial LVDS negativo (reloj par) |
21 | RxECLK+ | Entrada de reloj diferencial LVDS negativo (reloj par) |
22 | RxE3- | La entrada de datos diferenciales LVDS negativos (datos pares) |
23 | RxE3+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
24 | El GND | En el suelo |
25 | CTL (también conocido como CTL) | CTL_DVR |
26 | Sección 2 | CE_DVR |
27 | No incluido | No hay conexión. |
28 | VDD | Voltado de entrada de la fuente de alimentación 5V |
29 | VDD | Voltado de entrada de la fuente de alimentación 5V |
30 | VDD | Voltado de entrada de la fuente de alimentación 5V |
Características ópticas
Parámetro | El símbolo | Condición | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | ||
Ángulo de visión el rango |
En el plano horizontal |
Θ3 |
En el caso de las entidades financieras |
85 | 89 | - | - ¿Qué quieres decir? | |
Θ9 | 85 | 89 | - | - ¿Qué quieres decir? | ||||
Válvulas de acoplamiento |
Θ12 | 85 | 89 | - | - ¿Qué quieres decir? | |||
Θ6 | 85 | 89 | - | - ¿Qué quieres decir? | ||||
Proporción de contraste de luminancia | El CR |
Θ = 0. (en el centro) |
700 | 1000 | ||||
Luminancia del blanco | Yw. | 1800 | 2000 | - | cd/m2 | |||
Uniformidad de la luminancia blanca | ΔY | 75 | 80 | - | % | |||
Reproducción del color |
Blanco |
En el caso de los | 0.283 | 0.313 | 0.343 | - | ||
- ¿ Qué? | 0.339 | 0.369 | 0.399 | - | ||||
El rojo |
Rx | 0.608 | 0.638 | 0.668 | - | |||
- ¿ Qué? | 0.319 | 0.349 | 0.379 | - | ||||
El verde |
Gx | 0.277 | 0.307 | 0.337 | - | |||
En general | 0.591 | 0.621 | 0.651 | - | ||||
El azul |
Bx | 0.112 | 0.142 | 0.172 | - | |||
Por el | 0.063 | 0.066 | 0.069 | - | ||||
Tiempo de respuesta |
GTA | Tg | 14 | 25 | ms | |||
Habla en cruz | TC |
- |
- |
2.0 | % | |||
NTSC | 70 | 72 | 74 | % | ||||
Muestra la uniformidad | 75 | 80 | - | % |
Características de la luz de fondo
Punto de trabajo | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
Corriente BLU | Yo... | - ¿Qué quieres decir? | 1050 | - ¿Qué quieres decir? | - ¿Qué es? |
Voltagem de la línea BLU | V. | - ¿Qué quieres decir? | 50 | 50.6 | V. |
BLU Consumo de energía | PBLU | - ¿Qué quieres decir? | 52.5 | - ¿Qué quieres decir? | No |
Duración de funcionamiento | - ¿ Qué? | 40,000 | 50,000 | - ¿Qué quieres decir? | Horario |

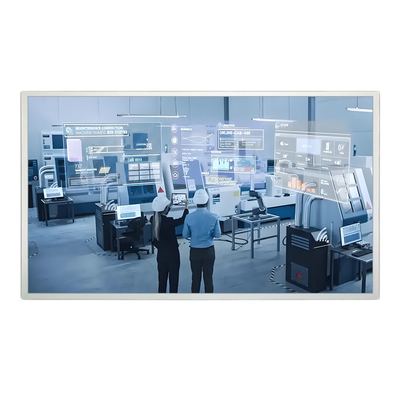

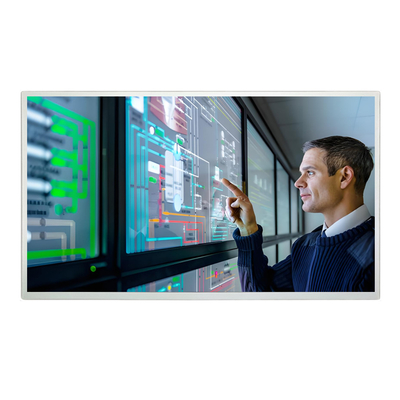

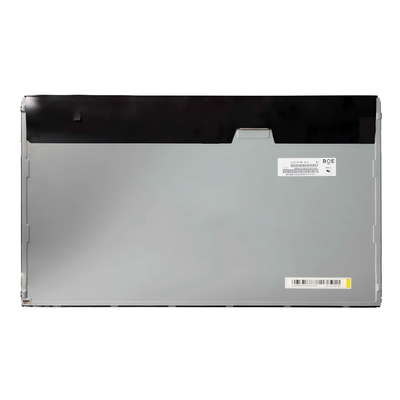

Imagen del producto
