Datos del producto:
|
| Número de modelo: | SFTO2700SM-7317AN | Tamaño de la pantalla: | 27 pulgadas en diagonal |
|---|---|---|---|
| Resolución: | 1920×1080 píxeles (RGB) | Brillo: | 350 Cd/m2 |
| Temperatura de almacenamiento.: | -20°C a +60°C | Temperatura de funcionamiento.: | 0°C a +50°C |
| Relación de contraste: | 10001 (tipo) | Interfaz: | Se aplicará el sistema de control de velocidad (LVDS) de doble canal (2 píxeles/reloj) |
| Tiempo de respuesta: | 14 ms (encendido/apagado, típico) | Iluminación de fondo: | 30,000 horas |
| Tratamiento de Superficie: | Recubrimientos AG/AR/AF (Seleccionable) | Tecnología táctil: | PCAP (CTP) Opcional |
| Capa de vidrio: | Gorilla Glass/Vidrio Templado/PMMA (Personalizado) | Puntos de contacto: | 10 puntos de multi-toque |
| Interfaz táctil: | I²C/USB/RS232 (Configurable) | Opciones de IC: | EETI, ILITEK, Cypress, Goodix y otros |
| Personalización: | Impresión en seda, logotipo, recortes | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | LCD TFT industrial con múltiples toques,27 TFT LCD industrial,LCD TFT industrial con guante táctil |
||
El SFTO2700SM-7317AN redefine la visualización industrial con tecnología táctil capacitiva proyectada (PCAP) integrada.Está diseñado para interfaces médicas., automatización de fábricas y sistemas de transporte.
Opciones clave de personalización
✅ Soluciones táctiles robustas
Opciones de vidrio: Vidrio Gorilla® reforzado químicamente (médico), vidrio templado (industrial), PMMA (sensible a los costos)
Revestimientos: Anti-brillo (AG) para la legibilidad de la luz solar, anti-reflector (AR) para la imagen médica, anti-huella digital (AF) para los quioscos
Tratamiento de bordes: bordes pulidos, astillados o curvos en 2.5D
✅ Integración táctil avanzada
Configuración de los sensores: sensores de vidrio (alta durabilidad), sensores de película (ligero), película + película (montaje flexible)
Interfaces de control: EETI para la EMC médica, Cypress para el automóvil (-40 °C), Goodix para gestos multi-toque
Interfaces: I2C (sistemas integrados), USB (plug-and-play), RS232 (equipos antiguos)
✅ Confiabilidad de grado industrial
Funcionamiento a 0 °C~50 °C con resistencia a la condensación
Prueba de choque térmico de 24 ciclos (-20°C-60°C)
Sello delantero IP65 cuando se combina con panel táctil
Certificaciones
La norma EN 60601-1 (médica) y la norma ISO 16750 (automotriz)
Se cumplen los requisitos de REACH SVHC, RoHS 3
EMC: EN 55032 Clase B
Solicitar personalización
ContactoLas autoridades de seguridad de los Estados miembros deberán:para versiones selladas IP65, opciones de toque capacitivo o diseños de bisel personalizados.
Especificaciones
| Las partidas | Unidad | Especificación |
| Diagonal de la pantalla | En el caso de los | 27.0 |
| Área activa | En el caso de los | 597.888 ((H) x 336.312 ((V) |
| Píxeles H x V | - | 1920 ((x3) x 1080 |
| Pitch de los píxeles | ¿ Qué es eso? | 31.14 (por una tríada) x31.14 |
| Disposición de los píxeles | - | Bandas verticales de RGB |
| Modo de muestra | - | Normalmente negro |
| Tiempo de respuesta | Msec | 14 ms (por lo general, encendido/apagado) |
| Peso | En gramos | DTD |
| Interfaz eléctrica | - | Entrada de datos RGB de 8 bits con doble canal LVDS |
| Color de soporte | - | 16Los colores de.7M |
| Tratamiento de la superficie | - | Anti-brillo, 3H |
| Temperatura de funcionamiento | °C |
Entre 0 y +50 |
| Temperatura de almacenamiento | °C | -20 a +60 |
Las dimensiones externas
![]()
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | RxO0- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 2 | RxO0+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 3 | RxO1- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 4 | RxO1+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 5 | RxO2- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 6 | RxO2+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 7 | El BIST | El BIST |
| 8 | ¿Qué es eso? | La entrada de reloj diferencial LVDS negativo (reloj impar) |
| 9 | RxOCLK+ | La entrada de reloj diferencial LVDS positivo (reloj impar) |
| 10 | RxO3- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 11 | RxO3+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 12 | RxE0- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 13 | RxE0+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 14 | El GND | En el suelo |
| 15 | RxE1- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 16 | RxE1+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 17 | El GND | En el suelo |
| 18 | RxE2- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 19 | RxE2+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 20 | - ¿ Qué es eso? | Entrada de reloj diferencial LVDS negativo (reloj par) |
| 21 | RxECLK+ | Entrada de reloj diferencial LVDS negativo (reloj par) |
| 22 | RxE3- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 23 | RxE3+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 24 | El GND | En el suelo |
| 25 | CTL (también conocido como CTL) | CTL_DVR |
| 26 | Sección 2 | CE_DVR |
| 27 | No incluido | No hay conexión. |
| 28 | VDD | Voltado de entrada de la fuente de alimentación 5V |
| 29 | VDD | Voltado de entrada de la fuente de alimentación 5V |
| 30 | VDD | Voltado de entrada de la fuente de alimentación 5V |
Características ópticas
| Parámetro | Condiciones | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | |
|
Ángulo de visión (CR>10) |
En el plano horizontal | θL | 89 | - |
Grado |
|
| θR | 89 | - | ||||
| Válvulas de acoplamiento | θT | 89 | - | |||
| θB | 89 | - | ||||
| Relación de contraste | En el centro | 700 | 1000 | - | - | |
| Tiempo de respuesta | Tr+Td | - | 14 | 20 | ms | |
|
CF Cromaticidad del color (CIE1931) |
X rojo |
Tipo -0.03 |
0.646 |
Tipo: +0.03 |
- | |
| Rojo y | 0.341 | - | ||||
| X verde | 0.327 | - | ||||
| Verde y | 0.612 | - | ||||
| X azul | 0.143 | - | ||||
| Azul y | 0.041 | - | ||||
| X blanco | 0.283 | - | ||||
| Blanco y | 0.289 | - | ||||
| Centro Luminancia de color blanco | El año | 300 | 350 | cd/m2 | ||
Características de la luz de fondo
| Parámetro | El símbolo | Valor | Unidad | ||
| - ¿ Qué? | Es el tipo. | - ¿Qué quieres decir? | |||
| Entrada de la barra de luz Tensión | VLED | 51 | 54 | 57 | V. |
| Entrada de la barra de luz Corriente | - ¿Cuál es el problema? | - | 480 | - | - ¿Qué es? |
| Tiempo de vida del LED | LBL | 20000 | 30000 | - | Las horas |

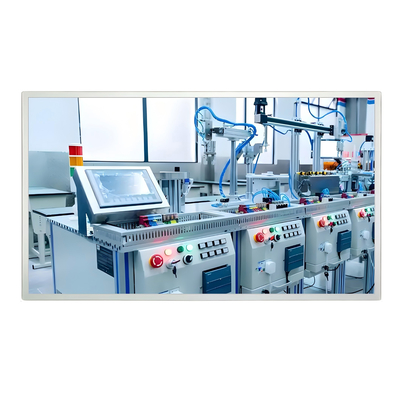

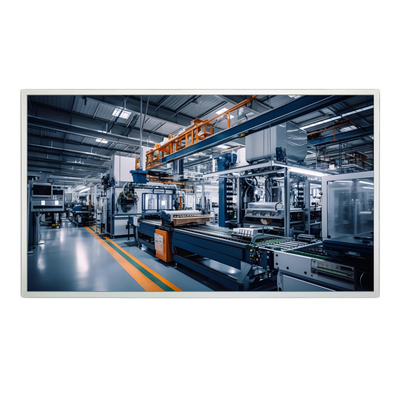

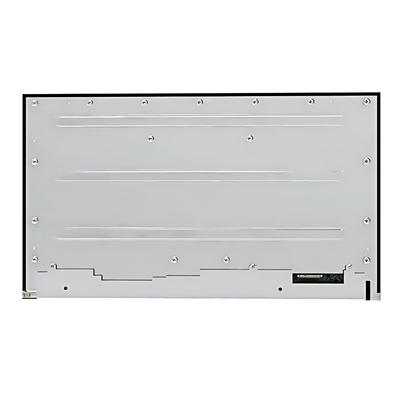

Imagen del producto
![]()
![]()
