Datos del producto:
|
| Producto: | Exhibición de TFT LCD de 10,4 pulgadas | Resolución: | puntos 1024*600 |
|---|---|---|---|
| Interfaz: | El LVDS | Luminancia superficial: | 800 cd/m2 (nits) |
| Dirección de visión: | IPS, todo el ángulo de visión | Temperatura de funcionamiento: | -20°C a +70°C |
| Temperatura de almacenamiento.: | -30°C a +80°C | Conexión: | ZIF FPC |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Interfaz LVDS TFT de alto brillo,Display LCD TFT de 800 nits,Exhibición de TFT LCD de 10 |
||
Sobre este artículo: SFTO1040YX-7241AN
Experimenta imágenes impresionantes con elDisplay LCD IPS TFT de 10,4 pulgadas de alto brillo, diseñado para proporcionar un rendimiento excepcional en diversas aplicaciones.800 nits, esta pantalla LCD garantiza imágenes claras y vibrantes, por lo que es adecuada tanto para entornos interiores como exteriores.
Brillo:con una luminosidad nominal de800 nitEn el caso de las pantallas de pantalla, esta pantalla sobresale en condiciones luminosas, ofreciendo una excelente visibilidad sin comprometer la calidad de la imagen.
Tecnología IPS de alta calidad:La tecnología In-Plane Switching (IPS) ofrece ángulos de visión amplios y una reproducción de color precisa, proporcionando una experiencia visual consistente y vívida desde cualquier ángulo.
Resolución:La pantalla cuenta con una resolución de1024 x 768 píxeles, que permite imágenes nítidas y detalladas, perfectas para aplicaciones industriales, dispositivos médicos y quioscos interactivos.
Interfaz LVDS:Equipado con unInterfaz de señalización diferencial de bajo voltaje (LVDS), esta pantalla garantiza una transferencia de datos rápida y eficiente, lo que facilita la integración con varios dispositivos y sistemas.
El10Display LCD IPS TFT de 4 pulgadases ideal para una amplia gama de aplicaciones, incluyendo:
Combinando un alto brillo, una excelente precisión de color y opciones de conectividad versátiles, elDisplay LCD IPS TFT de 10,4 pulgadas de alto brilloEs perfecto para los profesionales que buscan pantallas confiables y de alta calidad para sus proyectos.esta pantalla ofrece el rendimiento que necesita.
Actualice sus soluciones de visualización hoy con la pantalla LCD IPS TFT de alto brillo de 10,4 pulgadas y disfrute de una mayor visibilidad y claridad en todas sus aplicaciones visuales!
Especificación del producto
| Punto de trabajo | Especificación |
| Tamaño del panel | 10.4 |
| Número de píxeles | 1024 × RGB (3) × 768 |
| Área activa | 211.2 ((H) x 158.48 ((V)(mm) |
| Pitch de los píxeles | 0.20625 ((H) × 0.20625 ((V) x RGB (mm) |
| Dimensión de contorno | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Número de colores | 16.7M |
| Modo de muestra | Modo de transmisión, normalmente negro |
| Dirección de visión | Visión completa |
| Formato de visualización | Bandas verticales RGB |
| Tratamiento de la superficie | Protección contra el deslumbramiento |
| Interfaz | El LVDS |
| Iluminación de fondo | LED blanco |
| Temperatura de funcionamiento | -20 ~ +70°C |
| Temperatura de almacenamiento | -30 ~ 80°C |
Dimensión externa
Calificación máxima absoluta
| Punto de trabajo | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Tensión de alimentación digital | VDD | - No hay nada.3 | 5.0 | V. |
| Luz trasera Potencia | V. | - No hay nada.3 | 28 | V. |
Condiciones de funcionamiento del LCD
| Parámetro | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
| Voltado de la fuente de alimentación digital | VDD | 2.8 | 3.3 | 3.6 | V. |
| Corriente de potencia | DPI | - ¿Qué quieres decir? | 0.3 | - ¿Qué quieres decir? | A. No |
| VDD | PDD | 1.0 | No | ||
| Corriente de entrada | El IRUSH | 2.0 | A. No | ||
| Luz trasera Powe | V. | 8.2 | 9.6 | 10.5 | V. |
Definición del pin de interfaz
| - No, no es así. | El símbolo | Función |
| 1 | No incluido | No hay conexión. |
| 2 | El GND | En el suelo |
| 3 | RIN3+ | La señal de LVDS de canal 3 |
| 4 | RIN3- | Se trata de una señal de LVDS de 3 canales |
| 5 | El GND | En el suelo |
| 6 | RXCLK+ | La señal de reloj del LVDS ((+) |
| 7 | - ¿ Qué es eso? | La señal de reloj del LVDS ((-) |
| 8 | El GND | En el suelo |
| 9 | RIN2+ | Se trata de una señal de LVDS de 2 canales. |
| 10 | RIN2- | La señal de LVDS en el canal 2 |
| 11 | El GND | En el suelo |
| 12 | El RIN1+ | Se trata de una señal de LVDS de canal 1 ((+) |
| 13 | RIN1- | La señal de LVDS en el canal 1 |
| 14 | El GND | En el suelo |
| 15 | Se trata de un sistema de control de la calidad. | Se trata de una señal de LVDS de canal 0 |
| 16 | - ¿Qué quieres decir? | El número de señales de LVDS será el siguiente: |
| 17 | El GND | En el suelo |
| 18 | No incluido | No hay conexión. |
| 19 | El GND | En el suelo |
| 20 | SEL6/8 | SELB = ¥0 ¥ 8Bit SELB = ¥1 ¥ 6Bit |
| 21 | No incluido | No hay conexión. |
| 22 | No incluido | No hay conexión. |
| 23 | No incluido | No hay conexión. |
| 24 | Reversión | Función de panel inverso |
| 25 | El GND | En el suelo |
| 26 | El GND | En el suelo |
| 27 | El GND | En el suelo |
| 28 | CCC de riesgo | tensión para circuito digital 3.3V |
| 29 | CCC de riesgo | tensión para circuito digital 3.3V |
| 30 | CCC de riesgo | tensión para circuito digital 3.3V |
Características ópticas
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | |
| Relación de contraste | El CR | - | 700 | - | ||
|
Luminancia (en el centro) |
- ¿ Qué? |
750 |
800 |
- |
cd/m2 |
|
| Tolerancia luminosa | Los demás | 70 | 75 | % | ||
| Tiempo de respuesta | Aumento + caída | - | 30 | 35 | ms | |
|
Ángulo de visión K=Ratio de contraste>10 |
En el plano horizontal |
θx+ | 80 | 85 | - |
Grado |
| θx- | 80 | 85 | - | |||
|
Válvulas de acoplamiento |
θy+ | 80 | 85 | - | ||
| - ¿Por qué? | 80 | 85 | - | |||
|
Cromaticidad del color (CIE1931) |
El rojo |
el número |
Tipo-0.05 |
0.617 |
Tipo + 0.05 |
|
| y | 0.327 | |||||
|
El verde |
el número | 0.332 | ||||
| y | 0.600 | |||||
|
El azul |
el número | 0.146 | ||||
| y | 0.056 | |||||
|
Blanco |
el número | 0.299 | ||||
| y | 0.351 | |||||
| Gamma de colores (proporción NTSC) |
70 |
% |
||||
Características de la luz de fondo
| Punto de trabajo | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | En el caso de la |
| Corriente de LED | - ¿Cuál es el problema? | 120 | - ¿Qué es? | LED total | ||
| Válvula de carga | VF | 30.6 | V. | Si = 120 mA | ||
| Corriente inversa | IR | 50 | MPa | V = 3,3 V, 1 LED | ||
| Disipación de energía | Pd | 3960 | MW | LED total | ||
| Corriente máxima hacia adelante | El sector privado | 30 | - ¿Qué es? | 1 LED | ||
| Voltagem inversa | V.R. | 3.3 | V. | 1 LED | ||

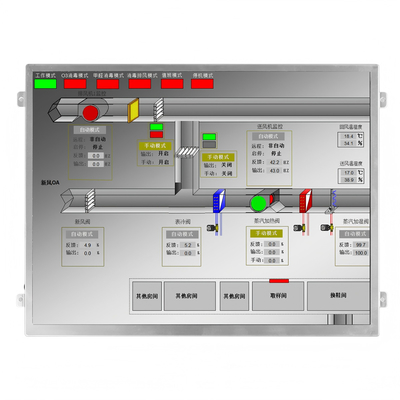

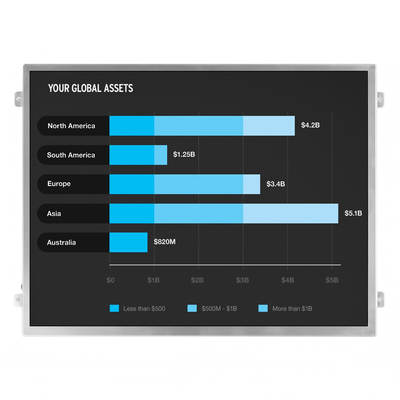

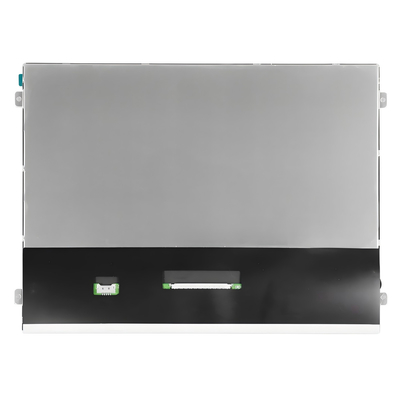

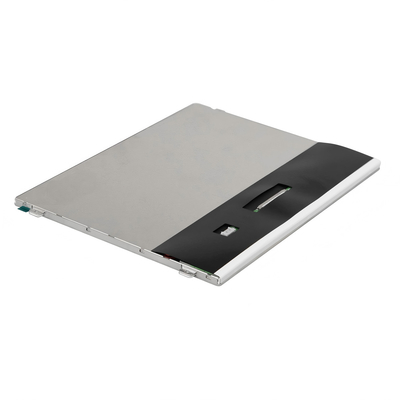

Imagen del producto
