Datos del producto:
|
| Producto: | 7Display LCD cuadrado de.6 pulgadas | Resolución: | 800*800 puntos |
|---|---|---|---|
| Interfaz: | Impuestos mínimos | Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Dirección de visión: | IPS, todo el ángulo de visión | Regulador del LCD: | ILI9881C |
| Temperatura de funcionamiento: | -20°C a +70°C | Temperatura de almacenamiento.: | -25°C a +75°C |
| Brillo: | 1000 liendres | Conexión: | ZIF FPC |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display LCD TFT de 800x800 puntos,7Display LCD TFT de 6 pulgadas,1000 nits Panel LCD de alto brillo |
||
Sobre este artículo: SFTO760GX-7109AN
Descubre lo más avanzadoDisplay LCD TFT cuadrado IPS de 7,6 pulgadas de alto brillo, con un impresionante nivel de brillo de 1000 nits.800x800 puntosconfiguración, garantizando imágenes vibrantes y claras para diversas aplicaciones.
Esta pantalla TFT LCD de alto rendimiento es ideal para una amplia gama de aplicaciones, incluyendo:
Con su diseño robusto y sus potentes características, la pantalla LCD TFT de alta luminosidad de 7,6 pulgadas IPS cuadrada está diseñada para satisfacer los requisitos exigentes de diferentes industrias,garantizar la fiabilidad y el rendimiento.
Aumentar sus proyectos con elAlto brillo 1000 nits 7,6 pulgadas IPS Cuadrado TFT pantalla LCD¡y experimenta una calidad visual sin precedentes hoy!
Especificación del producto
| Punto de trabajo | Especificación | Unidad |
| Tamaño del LCD | 7.6 | pulgadas |
| Modo de muestra | Normalmente negro | - ¿Qué quieres decir? |
| Resolución | 800 ((RGB) x 800 | Píxeles |
| Pitch de los píxeles | 36.5 ((H) x 109.5 ((V) | Mm |
| Disposición de los píxeles | Bandas verticales RGB | |
| Dirección de visión | Es libre. |
- |
| Dimensión del contorno del módulo | 142.56 (H) *148.24 (V) *5.1 ((D) | En el caso de los |
| Display LCD AA | 135.36 (H) * 135.36 (V) | En el caso de los |
| Colorido | 16.7M |
- |
| Interfaz | Impuestos mínimos |
- |
| Temperatura de funcionamiento | -20°C ~ +70°C |
- |
| Temperatura de almacenamiento | -30°C ~ +80°C |
- |
Dibujo de contorno
Calificación máxima absoluta
| Parámetro | Símbolo | - ¿ Qué? | - ¿ Qué es? | Unidad |
| Tensión de la fuente de alimentación | VCI ~ GND | - No hay nada.3 | +6 años.5 | V. |
| Voltado de la fuente de energía 2 | Los Estados miembros podrán autorizar el uso de las mismas. | - No hay nada.3 | +3. ¿Qué quieres decir?3 | V. |
| Rango de tensión de entrada lógica | ViN | - No hay nada.3 | - ¿Qué es eso?3 | V. |
| Rango de tensión de salida lógica | No | - No hay nada.3 | - ¿Qué es eso?3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | -20 años. | + 70 | °C |
| Temperatura de almacenamiento | Tstg | -25 años. | + 75 | °C |
Características de la CC
| Parámetro | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
| Tensión de alimentación para circuitos analógicos | VCl | 2.5 | 3.3 | 3.6 | V. |
| Tensión de alimentación para circuitos lógicos | CICV | 1.65 | 1.8 | 3.3 | V. |
| Voltado de entrada "H"leve | VH | 0.7*IOVCC | CICV | V. | |
| Voltado de entrada "L'leve" | VL | El GND | 0.3*IOVCC | V. | |
| Válvula de salida "H" | ¿ Qué pasa? | 0.8*IOVCCl | CICV | V. | |
| Válvula de salida | Vol. | El GND | 0.2*IOVCC | V. |
Definición del pin de interfaz
| El pin - No, no es así. | El símbolo | Descripción |
| 1 | El LEDA | Anodo de retroiluminación LED |
| 2 | LEDK | Cátodo de retroiluminación LED. |
| 3 | LEDK | Cátodo de retroiluminación LED |
| 4 | VCl | Fuente de alimentación para la potencia analógica |
| 5 | CICV | Fuente de alimentación para el circuito de alimentación lógica y de E/S |
| 6 | Reinicio | La señal de reinicio es baja. |
| 7 | Técnica de trabajo | Producción de efecto de desgarro |
| 8 | PWM | La salida de frecuencia PWM para el control del conductor LCD. |
| 9 | El GND | Terreno de potencia |
| 10 | MIPI_DP0 | El punto de entrada de la línea de datos MIPI-DSI |
| 11 | MIPI_DNO | MIPI-DSI línea de datos 0 pin de entrada negativo |
| 12 | El GND | Terreno de potencia |
| 13 | MIPI_DP1 | MIPI-DSI línea de datos 1 con pin de entrada positivo |
| 14 | MIPI_DN1 | Pín de entrada negativo de la línea de datos MIPI-DSI 1 |
| 15 | El GND | Terreno de potencia |
| 16 | MIPI_CLKP | MIPl-DSI de la línea de datos con dos pines de entrada. |
| 17 | MIPI_CLKN | Pin de entrada negativo de la línea de datos MIPI-DSI |
| 18 | El GND | Terreno de potencia |
| 19 | MIPI_DP2 | MIPI-DSI línea de datos 2 con pin de entrada positivo |
| 20 | MIPI_DN2 | Pín de entrada negativo de la línea de datos MIPI-DSI 2 |
| 21 | El GND | - ¿Qué pasa? |
| 22 | MIPI_DP3 | MIPI-DSI línea de datos 3 con pin de entrada positivo |
| 23 | MIPI_DN3 | Pín de entrada negativo de la línea de datos MIPI-DSI 3 |
| 24 | El GND | Terreno de potencia |
| 25 | TP_INT | Pín INT para CTP (NC) |
| 26 | TP SDA | Pín SDA para CTP (NC) |
| 27 | TP_SCL | Pín SCL para CTP ((NC) |
| 28 | TP_RESET (en inglés) | Pin de reinicio para TP ((NC)) |
| 29 | TP_VCl | Pín VCl para CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin para CTP ((NC) |
Características ópticas
| Punto de trabajo | Símbolo | Condición N | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
|
Transmisibilidad (sin polarizador) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| Proporción de contraste | Crónica | 1000 | 1200 | ||||
| Tiempo de respuesta | Tonas + Toff | 30 | 35 | Estado miembro | |||
| Luminancia de la superficie | El LV | 850 | 1000 | cd/m2 | |||
| Gamma de colores | θ=0° | 65 | 70 | % | |||
|
Rango de ángulo de visión |
¿ O por qué? |
El buey + |
En el centro CR>10 |
85 | el | ||
| El buey... | 85 | el | |||||
| Oy+ | 85 | el | |||||
| ¿Qué pasa? | 85 | el | |||||

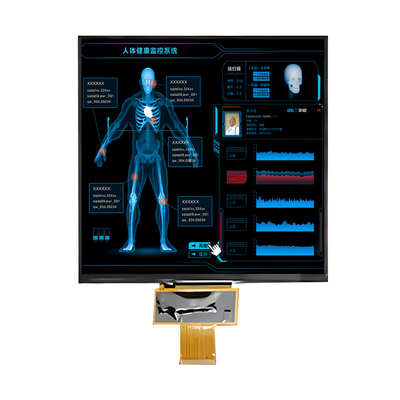

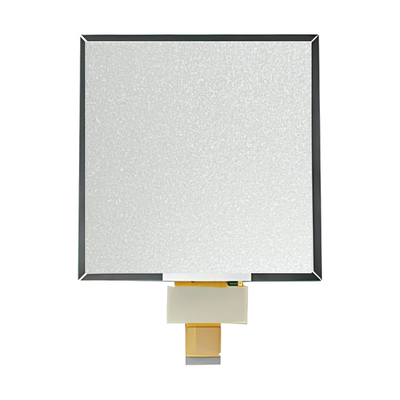

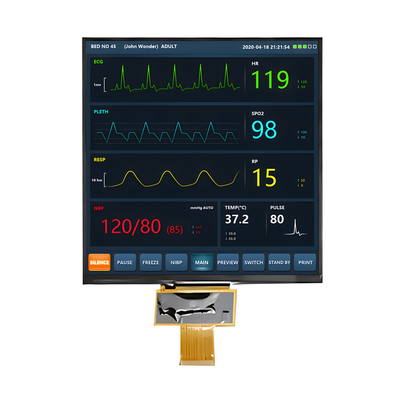

Imagen del producto
