Datos del producto:
|
Producto: | Pantalla LCD TFT de 7 pulgadas | Resolución: | 1024 x RGB x 600 |
---|---|---|---|
Interfaz: | RGB | Interfaz de pantalla táctil: | I2C |
Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Temperatura de funcionamiento.: | -30 °C a +75 °C |
Temperatura de almacenamiento.: | -30 °C a +80 °C | Número del pin: | 50 pines |
Dirección de visión: | IPS, todo el ángulo de visión | Área activa: | 154.21 ((H) x 85.92 ((V) (mm) |
pantalla táctil: | CTP Opcional | Tratamiento de la superficie: | Revestimiento duro ((3H) |
Muestra los colores: | 16,7 M | Conexión: | ZIF |
Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
Resaltar: | TFT de 7 pulgadas de alto brillo,Display LCD TFT de 1024*600,Display LCD TFT de 1000 nits |
Sobre este artículo SFTO700XC-7026ACT2, Alto brillo 1000 nits 7-Inch IPS TFT pantalla LCD
Actualice sus proyectos con nuestra pantalla LCD IPS TFT de 7 pulgadas de alto brillo de 1000 nits, que ofrece una resolución vibrante de 1024 x 600 puntos.Esta pantalla está diseñada para ofrecer imágenes cristalinas y colores vivos., lo que lo hace ideal para diversas aplicaciones como máquinas industriales, dispositivos portátiles, pantallas exteriores, y más.
Características clave:
¿Por qué elegir nuestra pantalla LCD IPS TFT de 7 pulgadas?
Esta pantalla está diseñada para la durabilidad y el rendimiento, asegurando un uso duradero en entornos exigentes.el brillo superior y la calidad hacen que nuestra pantalla sea la elección ideal.
Especificaciones:
Mejore la funcionalidad y la estética de su producto con nuestra pantalla LCD IPS TFT de 7 pulgadas de alto brillo.Pide ahora y da el primer paso para ofrecer un rendimiento visual excepcional en tu próximo proyecto!
Especificación del producto
Características | Especificaciones |
Tipo de pantalla LCD | 7.0 pulgadas |
Resolución (H*V) | 1024 ((RGB) ×600 |
Tipo de tecnología | a-Si TFT |
Configuración de píxeles | Bandas verticales de RGB |
Modo de muestra | Normalmente negro |
Tratamiento de la superficie | El resplandor |
Dirección de visión | Todos los |
Dirección de inversión de la escala gris | - No, no lo sé. |
CuadroDimensiones (W x H x T) (mm) | 218.42 por 146.9 por 9.55 |
Área activa (mm) | 154.21 por 85.92 |
Con / sin pantalla táctil | Con el CTP |
Tipo de conector de coincidencia | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto |
Tipo de luz de fondo | El LED |
Interfaz | RGB |
Número de colores | 16.7M |
IC del controlador | El número de unidades de producción de las que se trate será el siguiente: |
IC de la CTP | GT911 |
Estructura del CTP | G+G |
Interfaz CTP | I2C |
Las dimensiones externas del LCD
Las dimensiones externas del CTP
Definición del pin de interfaz
- No, no es así. | Nombre del PIN | Descripción |
1 | Se aplicará el método siguiente: | Tensión de potencia para luz de fondo LED Anodo |
2 | LED-A2 | Tensión de potencia para luz de fondo LED Anodo |
3 | La luz LED-K1 | Tensión de potencia para el cátodo de retroiluminación LED |
4 | La luz LED-K1 | Tensión de potencia para el cátodo de retroiluminación LED |
5 | El GND | Terreno de potencia |
6 | VCOM (Comunidad de Control de Vuelos) | Voltado VCOM |
7 | El DVDD | Energía para el circuito digital |
8 | Modo de trabajo | Control del modo DE o HV.Modo H:DE.L:HSD/VSD |
9 | DE | Activar datos |
10 | V.S. | Entrada de la señal Vsync |
11 | HC | Entrada de la señal Hsync |
12 | B7 | La señal de datos azul (MSB) |
13 | B6 | Señales de datos azul |
14 | B5 | Señales de datos azul |
15 | B4 | Señales de datos azul |
16 | B3 | Señales de datos azul |
17 | B2 | Señales de datos azul |
18 | B1 | Señales de datos azul |
19 | B0 | Señales de datos azules (LSB) |
20 | El G7 | La señal de datos verde (MSB) |
21 | El G6 | Señales de datos verdes |
22 | G5 | Señales de datos verdes |
23 | G4 | Señales de datos verdes |
24 | G3 | Señales de datos verdes |
25 | G2 | Señales de datos verdes |
26 | G1 | Señales de datos verdes |
27 | G0 | La señal de datos verde (LSB) |
28 | R7 y R7 | Señales de datos ROJOS (MSB) |
29 | R6 | Signo de datos rojo |
30 | R1 y R2 | Signo de datos rojo |
31 | R4 y R4 | Signo de datos rojo |
32 | R3 | Signo de datos rojo |
33 | R2 | Signo de datos rojo |
34 | R1 | Signo de datos rojo |
35 | R0 | Señales de datos ROJOS |
36 | El GND | Terreno de potencia |
37 | DCLK | El reloj DOT |
38 | El GND | Terreno de potencia |
39 | El número de personas | Seleccione la dirección de escaneo izquierda o derecha. |
40 | U/D | Seleccione hacia arriba o hacia abajo la dirección de escaneo. |
41 | VGH | Puerta encendida |
42 | VGL | Puerta de apagado de tensión |
43 | AVDD | Voltado de potencia para circuito analógico. |
44 | Reinicio | Pin de reinicio global |
45 | No incluido | No hay conexión. |
46 | VCOM (Comunidad de Control de Vuelos) | Voltado VCOM |
47 |
DITHB |
Función de desaceleración.Resolución H:6 bits ((últimos 2 bits de datos de entrada Resolución truncada: 8 bits (configuración predeterminada) |
48 | El GND | Terreno de potencia |
49 | No incluido | No hay conexión. |
50 | No incluido | No hay conexión. |
Características eléctricas
Punto de trabajo | El símbolo | - ¿ Qué? | El tipo | - ¿ Qué es? | Unidad |
Prueba condición |
Válvula de potencia |
El DVDD | 3.0 | 3.3 | 3.6 | V. | - |
AVDD | 9.4 | 9.6 | 9.8 | V. | ||
VGH | 17 | 18 | 18.5 | V. | ||
VGL | -7 años | -6 años | - Es cinco.5 | V. | ||
Voltagem de la señal de entrada | VCOM (Comunidad de Control de Vuelos) | 3.1 | 3.3 | 3.5 | V. | |
Alta tensión de entrada lógica | VIH | 0.7DVD D | - | El DVDD | V. | |
Lógico de entrada baja tensión | VIL | 0 | 0.3DVDD | V. | ||
Corriente para el conductor |
El IGH | - | 0.2 | 1 | - ¿Qué es? | VGH= 16,0V |
GIL | - | 0.2 | 1 | - ¿Qué es? | VGL = 7,0V | |
DIVD | - | 4.0 | 1 | - ¿Qué es? | El DVDD = 3,3 V | |
En el caso de las empresas | - | 20 | 50 | - ¿Qué es? | Válvulas de corriente de corriente |
Especificación de la luz de fondo
Punto de trabajo | El símbolo | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
Corriente hacia adelante | Si | - ¿Qué quieres decir? | 320 | - | - ¿Qué es? |
Voltagem hacia adelante | VF | 16.8 | 19.2 | 21 | V. |
Tiempo de vida | 40000 | 50000 | H. |
Características ópticas
Punto de trabajo | El símbolo | Condición | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad |
Ángulos de visión |
θT |
CR ≥ 10 |
- | 80 | - |
Grado |
θ B | - | 80 | - | |||
θ L | - | 80 | - | |||
θ R | - | 80 | - | |||
Relación de contraste | El CR | θ=0° | 700 | 800 |
- |
- |
Tiempo de respuesta | Tones | 25°C |
- |
30 | 40 |
ms |
- ¿Qué es esto? | ||||||
Uniformidad | - ¿ Qué? |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
70 |
- |
% |
Luminancia | - ¿ Qué? |
- |
1000 |
- |
cd/m2 |

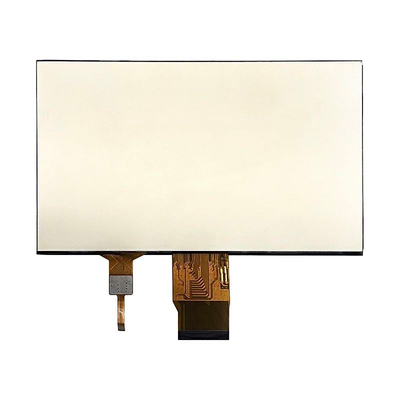

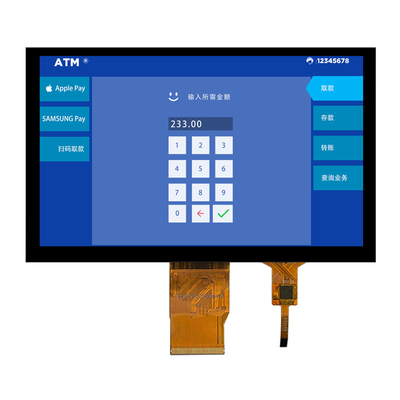

Imagen del producto
