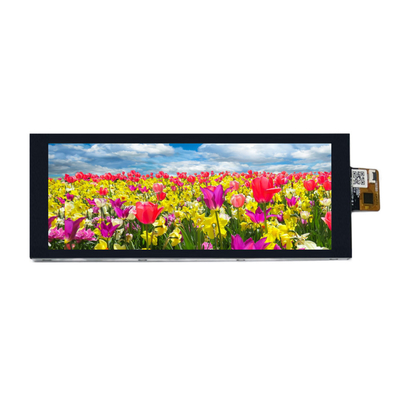

Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP

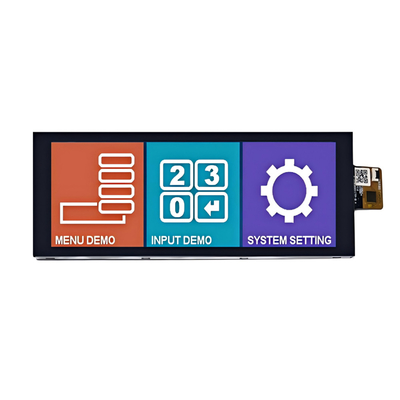

Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP

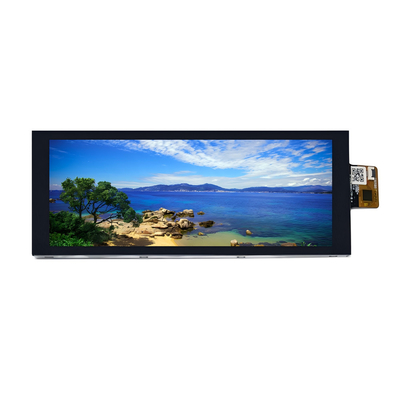

Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP

Ampliación de imagen :  Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: Los datos de las pruebas de seguridad deben estar disponibles en el sitio web de la autoridad compet
Documento: SFTO686XC-7108B-CT Specific...) .pdf
Pago y Envío Términos:
Cantidad de orden mínima: 2 piezas
Precio: The lowest market price guaranteed
Detalles de empaquetado: paquete de exportación estándar
Tiempo de entrega: 1 a 5 semanas
Condiciones de pago: L/C, T/T, Western Union y Paypal
Capacidad de la fuente: 3000K piezas por mes

Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP

descripción
Palabras clave: 6.86 pulgadas Bar TFT Resolución: 1280x480
Interfaz: Impuestos mínimos IC del controlador: Se trata de la FL7707.
Luminancia superficial: 800 cd/m2 pantalla táctil: pantalla táctil capacitiva
Dirección de visión: IPS, todos los ángulos de visión Duración del LED: 40,000 horas
Certificación: ISO9001:2015 / ISO14000:2015 El cumplimiento: Conforme con las normas REACH y RoHS
Resaltar:

Display LCD TFT de 1280*480 puntos

,

Pantalla LCD de alto brillo de 800 nits

,

6Display LCD TFT de 86 pulgadas

Descarga de la hoja de datos

En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, la información facilitada por las autoridades competentes es suficiente para garantizar que las empresas cumplan los requisitos de la presente Directiva.





Sobre este artículoSe aplicará el método siguiente:



Esta pantalla LCD IPS TFT de 6,86 pulgadas de Saef Technology Ltd tiene una alta resolución de 1280x480, proporcionando una pantalla de imagen clara y delicada.Su alto brillo de 800 nits garantiza una excelente visibilidad en diversas condiciones de iluminaciónLa pantalla de visualización adopta la interfaz MIPI, admite la transmisión rápida de datos y está equipada con pantalla táctil capacitiva (CTP).proporcionando una respuesta sensible al tacto y una función multi-tacto.



Características principales:

  • Alta luminosidad:Con un brillo de 800 nits, puede mantener una clara visibilidad incluso bajo la luz directa del sol.
  • Alta resolución:Los 1280x480 píxeles aseguran la claridad de las imágenes y el texto.
  • Tecnología IPSProporciona un amplio ángulo de visión y una excelente precisión del color, adecuado para ver desde diferentes ángulos.
  • Interfaz MIPI:admite una transmisión rápida de datos y es adecuado para aplicaciones que requieren un procesamiento de datos de alta velocidad.
  • Pantalla táctil de capacidad:admite múltiples toques y proporciona una respuesta sensible al tacto.


Las especificaciones técnicas:

  • Tamaño de la pantalla:6.86 pulgadas
  • Potencia de resolución:1280x480 píxeles
  • Brillo:800 noches
  • El contraste:1500:1
  • Perspectiva:La amplia perspectiva garantiza una buena experiencia visual desde diferentes ángulos.
  • Interfaz:Interfaz MIPI, que admite una transmisión rápida de datos.
  • Pantalla táctil:Pantalla táctil capacitiva, con soporte para múltiples toques.



Escenarios de aplicación:

  • Publicidad exterior:Su alto brillo y amplio ángulo de visión lo convierten en una opción ideal para la señalización digital al aire libre.
  • Control industrial:Las pantallas táctiles de alta resolución y capacitivas proporcionan un funcionamiento y control precisos.
  • Equipo médico:La visualización clara de la imagen y el alto contraste son adecuados para dispositivos de monitoreo médico.
  • Transporte inteligente:adecuado para los sistemas de visualización de vehículos, que proporcionen una navegación clara y una visualización de información.



Servicios personalizados:

  • Ajuste del brillo:El brillo de la luz de fondo se puede ajustar de acuerdo con las necesidades del cliente.
  • Personalización de la interfaz:Soporta múltiples opciones de interfaz para satisfacer las necesidades de diferentes dispositivos.
  • Personalización del tamaño:Proporcionamos servicios de tamaño personalizado para satisfacer las necesidades específicas de la aplicación.



Esta pantalla LCD IPS TFT de alto brillo de 800 nits de 6,86 pulgadases una opción ideal para diversas aplicaciones debido a su excelente rendimiento de pantalla y opciones de interfaz flexibles.





Características



Punto de trabajo Contenido Unidad
Tipo de pantalla LCD TFT (también conocido como TFT) -
Color de visualización 16M
Dirección de visión Todos los El reloj
Temperatura de funcionamiento -20 ~ +70 °C
Temperatura de almacenamiento -30 ~ +80 °C
Tamaño del módulo 66.6 por 181.0 por 6.9 En el caso de los
Área activa (W × H) 60.19 por 160.51 En el caso de los
Número de puntos 1280 × RGB × 480 Puntos
Voltado de la fuente de alimentación 3.3 V.
Iluminación de fondo 12 LED (blanco) Pcs.
Brillo (LCM) 800 cd/m2
Transferencia de datos Impuestos mínimos -
Tipo de conector LCM

AFC30-S40FCC-00: el número de unidades de producción y el número de unidades de producción

0.5 PITCH 40 pines y más
IC del controlador No incluye:
IC de la CTP GT911





Dibujo mecánico



Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP 0

Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP 1

Descripción del pin



El número de pin. El símbolo Función
1 El GND En el suelo
2 D0P MIPI Entrada del carril de datos 0 (positivo)
3 D0N MIPI Entrada del carril de datos 0 (negativo)
4 El GND En el suelo
5 D1P MIPI Entrada del carril de datos1 (positivo)
6 D1N MIPI Entrada del carril de datos1 (negativo)
7 El GND En el suelo
8 El CLKP Entrada de MIPI CLK (positivo)
9 Nombre de la empresa Entrada del MIPI CLK (negativo)
10 El GND En el suelo
11 D2P MIPI Entrada del carril de datos 2 (positivo)
12 D2N Entrada del carril de datos MIPI2 (negativo)
13 El GND En el suelo
14 D3P MIPI Entrada del carril de datos3 (positivo)
15 D3N MIPI Entrada del carril de datos 3 (negativo)
16 y 17 El GND En el suelo
18 y 19 El VCC-1V8 La fuente de alimentación de la unidad de alimentación de la unidad de alimentación de la unidad de alimentación
20 Se aplicará el método de clasificación de los productos. No incluido
21 SDA/NC No incluido
22 Las condiciones de los requisitos de seguridad de los vehículos No incluido
23 BIST/NC (en inglés) No incluido
24 RSTB Pin de reinicio global. activa baja para entrar en el estado de reinicio. sugiero conectar con un circuito de reinicio RC para estabilidad. normalmente tira alto.
25 Se trata de la siguiente: No incluido
26 AVDD/NC: el valor de las emisiones No incluido
27 El GND En el suelo
28 a 29 - ¿ Qué? Luz de fondo LED
30 El GND En el suelo
31 VGL/NC No incluido
32 a 33 años El GND En el suelo
34 VGH/NC No incluido
Entre los 35 y 36 A. No Potencia de luz de fondo LED
38 y 39 VDD-3V3 Fuente de alimentación (de 3,3 a 3,6 V)
40 VCOM/NC No incluido





Calificaciones máximas absolutas



Parámetro El símbolo Condición - ¿ Qué? Tipo de producto - ¿ Qué es? Unidad
Fuente de alimentación VDD Ta=25°C - 3.3 - V.
Puerta en la tensión de la fuente de alimentación VGH   - 15 - V.
Válvula de apagado de la fuente de alimentación VGL   - - 11 años - V.





Características eléctricas ((Vss=0V,Ta=25°C)



Parámetro El símbolo Condición - ¿ Qué? Tipo de producto - ¿ Qué es? Unidad
Fuente de alimentación VDD Ta=25°C - 3.3 3.6 V.
Fuente de alimentación CICV Ta=25°C - 1.8 - V.
Voltado de entrada - ¿Qué quieres decir? VIH El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono 0.8VIOVCC - VIOVCC V.
- ¿Por qué no? VIL El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono 0 - 0.2VIOVCC V.





Especificación de la luz de fondo LED ((VSS=0V,Ta=25°C)



Punto de trabajo El símbolo Condición - ¿ Qué? Tipo de producto - ¿ Qué es? Unidad
Tensión de alimentación - - - 9.6 - V.
Corriente de suministro Si es - - 240 - - ¿Qué es?
Corriente hacia adelante Es normal. - ¿Qué es eso? Serie de 3 fichas x 4 -   - - ¿Qué es?
Disminución de luz Pd - - -
El LED LIFE - - 40000 - - Las horas




Imagen del producto

Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP 2Alta luminosidad 800nits 6.86 pulgadas IPS TFT LCD 1280*480 puntos Interfaz MIPI con CTP 3
