Datos del producto:
|
| Palabras clave: | Pantalla LCD TFT de 12,1 pulgadas | Resolución: | 1024*768 píxeles |
|---|---|---|---|
| Área activa: | 245.76*184.32m m | Interfaz LCD: | El LVDS |
| pantalla táctil: | Sin contacto (PCAP opcional) | Luminancia superficial: | 1000 cd/m2 |
| Temperatura de funcionamiento.: | -20 °C a +70 °C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Tipo de pantalla: | Ángulos de visión completos del IPS | Relación de contraste: | 1000 |
| Muestra el color: | 16,7 M | Duración del LED: | 40,000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición de TFT LCD de 12,1 pulgadas,1024*768 Pantalla LCD TFT |
||
Alto brillo 1000 nits 12.1 pulgadas IPS TFT pantalla LCD
Aumente su experiencia visual con nuestro12.1 pulgadas de alto brillo IPS TFT pantalla LCDDiseñada tanto para la claridad como para el rendimiento, esta pantalla ofrece un notable brillo de1000 nits, garantizando imágenes vibrantes incluso en ambientes luminosos.1024 x 768 píxeles, cada detalle cobra vida, lo que lo hace ideal para diversas aplicaciones incluyendo control industrial, dispositivos médicos y señalización exterior.
Características clave:
Especificaciones:
Mejorar su equipo con nuestro alto brillo12Display LCD IPS TFT de 1 pulgadaSi usted está desarrollando herramientas de diagnóstico avanzadas o buscando mejorar las pantallas de sus productos,esta pantalla LCD satisface sus necesidades de fiabilidad y calidad.
¡Pide ahora!¡Lleve sus proyectos a la vida con imágenes cristalinas y colores vibrantes hoy!
Características
| Sección 1 | Contenido | Unidad |
| Tipo de pantalla LCD | TFT / Transmisor / Normalmente negro | |
| Tamaño | 12.1 | En pulgadas |
| Ángulo de visión | 85/85/85/85 | |
| Modo de muestra | Nominalmente negro | |
| Válvula de visualización (W × H) | 260.48 × 204 × 7. ¿Qué es eso?2 | En el caso de los |
| Área activa (W × H) | 245.76 por 184.32 | En el caso de los |
| Pintura de puntos (W × H) | 00,08 por 0.08 | En el caso de los |
| Número de puntos (pixeles) | 1024 (RGB) × 768 | |
| Punto blanco (x,y) (bajo luz C) | X: 0.305, y: 0,347 (tipo) | |
| Tiempo de respuesta | ≤ 35 años | ms |
| Luminancia del LCD | 1000 (típico) | cd/m2 |
| Relación de contraste | 10001 (tipo) | |
| Tipo de interfaz | El LVDS | |
| Profundidad de color | 256K / 16.7M | |
| Disposición de los píxeles | Bandas RGB | |
| Tratamiento de la superficie | El AG | |
| Temperatura de funcionamiento | -20 ~ 70 años | °C |
| Temperatura de almacenamiento | -30 ~ 80 | °C |
Las dimensiones externas
Calificaciones máximas absolutas
| Parámetro | SÍMBOLO | En el caso de las | Se trata de: | Unidad |
| Voltado de la fuente de alimentación | VDD | - No hay nada.3 | 3.8 | V. |
| Se aplicará el método de cálculo de las emisiones. | - No hay nada.3 | 25 | V. | |
| Temperatura de funcionamiento | El TOP | -20 años. | 70 | °C |
| Temperatura de almacenamiento | TST | - 30 años. | 80 | °C |
Especificaciones de la luz de fondo
| Sección 1 | SÍMBOLO | Los valores | Unidad | En el caso de los productos | ||
| El MIN. | Es el tipo. | Max. ¿Qué quieres decir? | ||||
| Potencia de salida | LED+ | 23 | 24 | 25 | V. | La luz LED+ = 24V @8S4P |
| 35 | 36 | 37 | V. | La luz LED+ = 36V @11S4P | ||
| Corriente de potencia de salida | Las emisiones de dióxido de carbono de los combustibles fósiles | 44.55 | 45 | 45.45 | - ¿Qué es? |
Se aplicará el método siguiente: 4 canales) |
Características ópticas
| Sección 1 | El SYM | Condición | En el caso de las | Tipo de producto | Se trata de: | Unidad | |
|
Rango de ángulo de visión |
θ |
️ = 90° | 85 | 89 | - | el | |
| ️ = 270° | 85 | 89 | - | el | |||
| El valor de las emisiones de CO2 | 85 | 89 | - | el | |||
| El valor de las emisiones de CO2 | 85 | 89 | - | el | |||
|
El color Cromaticidad (CIE1931) |
Blanco |
el número |
X=0, Y=0 R=G=B=255 Escala de grises |
- No hay nada.02 |
0.305 |
+0 en el segundo.02 |
- |
| y | 0.347 | ||||||
| Transmisión en el centro | T% | 5.06 | 5.62 | - | % | ||
| Tiempo de respuesta | Tr+Tf | - | 25 | 35 | ms | ||
| Relación de contraste | Crónica | 700 | 1000 | - | - | ||
| Tiempo de respuesta | Tr+Tf | x = 0, Y = 0 | - | 25 | 35 | ms | |
Definición del pin de interfaz
| - No, no es así. | SÍMBOLO | Descripción |
| 1 | RX3+ | El valor de los datos de entrada diferencial, CH3 (positivo) |
| 2 | RX3- | La entrada de datos diferencial, CH3 (negativo) |
|
3 |
El BIST |
Operación normal/selección del patrón BIST BIST=0: funcionamiento normal BIST=1: Modo BIST |
|
4 |
SEL68 |
Control de la función de selección de 6/8 bits de LVDS, SEL68=1: Los datos de entrada de LVDS son de 6 bits SEL68=0: Los datos de entrada de LVDS son de 8 bits |
| 5 | El GND | En el suelo |
| 6 | RXC+ | Ingreso de reloj diferencial (positivo) |
| 7 | - ¿ Qué es eso? | Ingreso de reloj diferencial (negativo) |
| 8 | El GND | En el suelo |
| 9 | RX2+ | La entrada de datos diferencial, CH2 (positivo) |
| 10 | RX2- | La entrada de datos diferencial, CH2 (negativo) |
| 11 | El GND | En el suelo |
| 12 | RX1+ | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| 13 | RX1- | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| 14 | El GND | En el suelo |
| 15 | RX0+ | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| 16 | RX0- | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
|
17 |
el reLR |
Control de visualización izquierda o derecha LR=1: izquierda-->derecha LR=0: derecha--> izquierda |
|
18 |
reUD |
Control de visualización hacia arriba o hacia abajo LR=1: hacia arriba-->hacia abajo LR=0: abajo--> arriba |
| 19 | VDD | Fuente de alimentación 3.3V |
| 20 | VDD | Fuente de alimentación 3.3V |

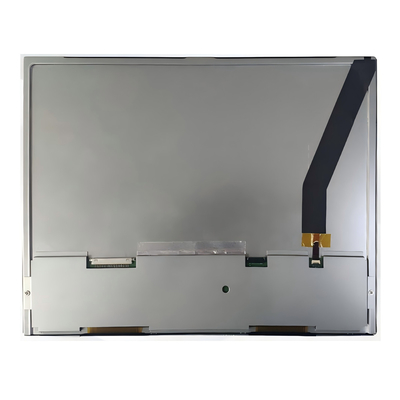

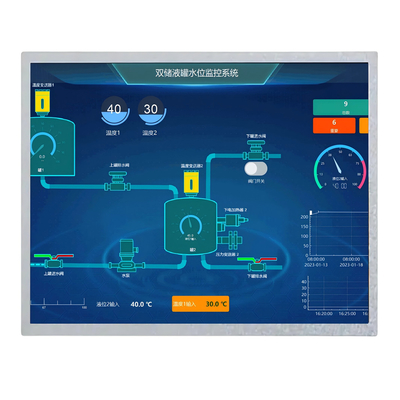

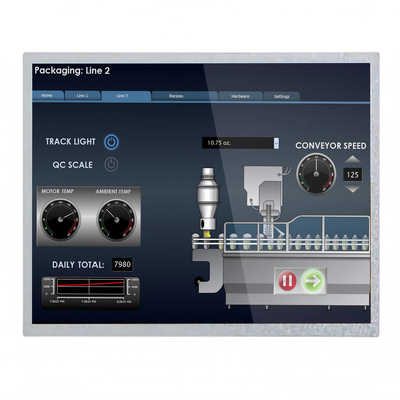

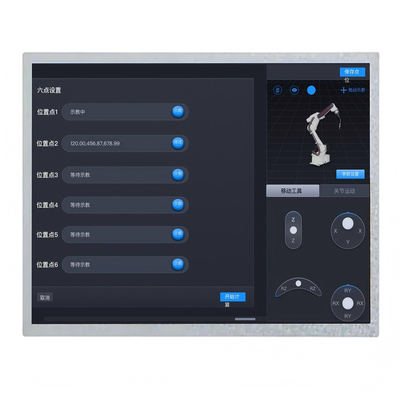

Imagen del producto
