Datos del producto:
|
| Palabras clave: | 21Display TFT PCAP de 5 pulgadas | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| Tamaño del LCD: | 495.6 x 292,2 x 10,57 mm (incluido el toque) | LCD con toque: | 526 x 324 x 15,16 mm (con toque) |
| Área activa: | 476.064 ((H) x 267.786 ((V) mm | Interfaz LCD: | El LVDS |
| Interfaz CTP: | Unidad USB | pantalla táctil: | CTP (pantalla táctil capacitiva proyectiva) |
| Luminancia superficial: | 1000 cd/m2 | Temperatura de funcionamiento.: | -10°C a +60°C |
| Temperatura de almacenamiento.: | -20℃ a +60℃ | Tipo de pantalla: | Ángulos de visión completos del IPS |
| Tratamiento de la superficie: | Neblina el 25%, 3H | Relación de contraste: | 1000 |
| Muestra el color: | 16,7 M | Duración del LED: | 30.000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Resolución FHD TFT de alto brillo,Display LCD TFT de 1000 nits,21Display LCD TFT de 0 |
||
Display LCD IPS TFT de 21,5 pulgadas de alto brillo - Resolución FHD con pantalla táctil LVDS y USB
Mejore su experiencia de visualización con nuestroDisplay LCD IPS TFT de 21,5 pulgadas de alto brilloDiseñado para ofrecer imágenes impresionantes en una variedad de condiciones de iluminación.1000 noches, esta pantalla garantiza imágenes claras y vibrantes, por lo que es perfecta tanto para aplicaciones interiores como exteriores.
Características clave:
Resolución FHD:Disfrute de imágenes de cristal claro con una resolución Full HD de 1920x1080 píxeles.o aplicaciones interactivas.
Tecnología IPS:Con la tecnología In-Plane Switching (IPS), puedes esperar una precisión de color superior y ángulos de visión más amplios.Todo el mundo disfrutará de una experiencia de visualización consistente y vívida.
Interfaz LVDS:La interfaz LVDS (Low-Voltage Differential Signaling) garantiza una transmisión de datos de alta velocidad, lo que permite tasas de actualización rápidas y reduce el parpadeo para obtener imágenes más suaves.
Pantalla táctil USB:Nuestra función de pantalla táctil USB integrada permite una fácil interacción con su contenido, lo que lo hace perfecto para quioscos interactivos, sistemas de puntos de venta y paneles de control.La tecnología táctil sensible e intuitiva garantiza una experiencia de usuario perfecta.
Aplicaciones versátiles:Esta pantalla es adecuada para una variedad de entornos, incluidas las pantallas minoristas, entornos educativos, equipos médicos y controles industriales.Su robusto diseño asegura su durabilidad y longevidad.
Fácil de instalarDiseñada para una instalación sin complicaciones, nuestra pantalla viene con opciones de montaje para una instalación rápida, para que puedas comenzar de inmediato.
Mejore sus proyectos con la pantalla LCD IPS TFT de 21,5 pulgadas de alto brillo y experimente un rendimiento y una claridad sin precedentes.Esta pantalla combina tecnología avanzada con características fáciles de usar¡Pide el tuyo hoy mismo y transforma tu experiencia de visualización!
Características
| El número de puntos | Unidad | Especificación |
| Diagonal de la pantalla | En el caso de los | 546.86 (((21.5 ) |
| Área activa | En el caso de los | 476.064 ((H) x 267.786 ((V) |
| Píxeles H x V | - | 1920 ((x3) x 1080 |
| Pitch de los píxeles | ¿ Qué es eso? | 247.95 (por una tríada) x247.95 |
| Disposición de los píxeles | - | Bandas verticales de RGB |
| Modo de muestra | - | Modo VA, normalmente negro |
| Tiempo de respuesta | Msec | 14 ms (por lo general, encendido/apagado) |
| Peso | En gramos | DTD |
| Interfaz eléctrica | - | Entrada de datos RGB de 8 bits con doble canal LVDS |
| Color de soporte | - | 16Los colores de.7M |
| Tratamiento de la superficie | - | Anti-brillo, 3H |
|
Rango de temperatura en funcionamiento Almacenamiento ((Envío) |
°C |
-10 a +60 -20 a +60 |
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | Descripción |
| 1 | RxO0- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 2 | RxO0+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 3 | RxO1- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 4 | RxO1+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 5 | RxO2- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 6 | RxO2+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 7 | El GND | En el suelo |
| 8 | ¿Qué es eso? | La entrada de reloj diferencial LVDS negativo (reloj impar) |
| 9 | RxOCLK+ | La entrada de reloj diferencial LVDS positivo (reloj impar) |
| 10 | RxO3- | La entrada de datos diferenciales LVDS negativos (datos impares) |
| 11 | RxO3+ | La entrada de datos de diferenciales LVDS positivos (datos impares) |
| 12 | RxE0- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 13 | RxE0+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 14 | El GND | En el suelo |
| 15 | RxE1- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 16 | RxE1+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 17 | El GND | En el suelo |
| 18 | RxE2- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 19 | RxE2+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 20 | - ¿ Qué es eso? | Entrada de reloj diferencial LVDS negativo (reloj par) |
| 21 | RxECLK+ | Entrada de reloj diferencial LVDS negativo (reloj par) |
| 22 | RxE3- | La entrada de datos diferenciales LVDS negativos (datos pares) |
| 23 | RxE3+ | La entrada de datos de diferenciales LVDS positivos (datos pares) |
| 24 | El GND | En el suelo |
| 25 | CTL (también conocido como CTL) | CTL_DVR |
| 26 | Sección 2 | CE_DVR |
| 27 | No incluido | No hay conexión. |
| 28 | VDD | Voltado de entrada de la fuente de alimentación |
| 29 | VDD | Voltado de entrada de la fuente de alimentación |
| 30 | VDD | Voltado de entrada de la fuente de alimentación |
Definición del pin USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Especificación de la luz de fondo
| Parámetro | El símbolo | Valor | Unidad | ||
| - ¿ Qué? | Es el tipo. | - ¿Qué quieres decir? | |||
| Entrada de la barra de luz Tensión | VLED | 48 | 52 | 56 | V. |
| Entrada de la barra de luz Corriente | - ¿Cuál es el problema? | - | 480 | - | - ¿Qué es? |
| Consumo de energía | El PLED | 23.04 | 24.96 | 26.88 | No |
| Tiempo de vida del LED | LBL | 40000 | 50000 | - | Las horas |
Características eléctricas
| Parámetro | El símbolo | - ¿ Qué? | Tipo máximo | Unidad | |
| Voltado de la fuente de alimentación | VDD | 4.5 | 5.0 | 5.5 | V. |
| Corriente de suministro de energía | DIVD | 500 | 1200 | - ¿Qué es? | |
| Corriente en la prisa | El IRUSH | 2.0 | 3.0 | A. No | |
| Tensión de onda de entrada admisible | VFV | 300 | MV | ||
| Válvula de entrada de nivel elevado | VIH | +100 | MV | ||
| Válvula de entrada de nivel bajo | VIL | - 100 | MV | ||
| Válvula de entrada diferencial | Vid | 200 | 600 | MV | |
| Voltado de entrada (BL) | VBL_I | - No hay nada.3 | VDD + 0.3 | MV | |
| Ventilación de modo común de entrada diferencial | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo de energía | Enfermedades venéreas | 2.5 | 6 | No | |
| Parámetro | Condiciones | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad |
| Relación de contraste | En el centro | 700 | 1000 | - | - |
| Tiempo de respuesta | Tr+Td | - | 14 | 20 | ms |
|
CF Cromaticidad del color (CIE1931) |
X rojo |
Tipo -0.03 |
0 |
Tipo: +0.03 |
0 |
| X blanco | 0.323 | - | |||
| Blanco y | 0.379 | - | |||
| Centro Luminancia de color blanco | El año | 800 | 1000 | cd/m2 | |
| Habla en cruz | Ct | 2.0 | % |

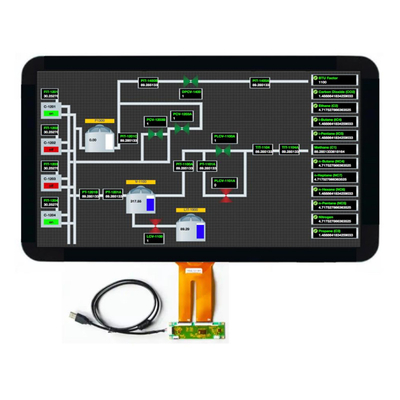

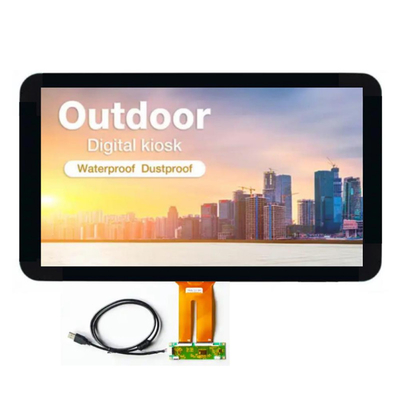

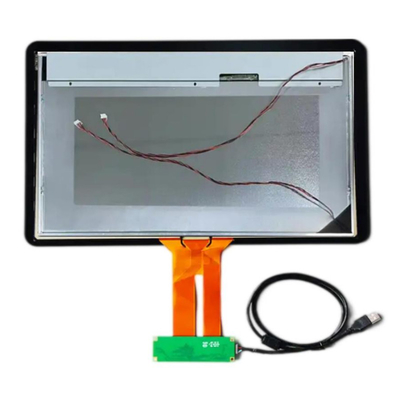

Imagen del producto
