Datos del producto:
|
| Palabras clave: | Display TFT EDP de 15,6 pulgadas | Resolución: | pixeles 1920*1080 |
|---|---|---|---|
| Tamaño del LCD: | 360.0 x 212,3 x 6,25 mm (incluido el toque) | LCD con toque: | 382.4 x 231,3 x 9,10 mm (con toque) |
| Área activa: | 344.16 x 193.59 mm | Interfaz LCD: | LA informática |
| Interfaz CTP: | Unidad USB | pantalla táctil: | CTP (pantalla táctil capacitiva) |
| Luminancia superficial: | 1000 cd/m2 | Temperatura de funcionamiento.: | 0℃ a +50℃ |
| Temperatura de almacenamiento.: | -20℃ a +60℃ | Tipo de pantalla: | Ángulos de visión completos del IPS |
| Tratamiento de la superficie: | Neblina el 25%, 3H | Relación de contraste: | 1000 |
| Muestra el color: | 16,7 M | Duración del LED: | 40,000 horas |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Interfaz EDP Display TFT de alto brillo,15,6 pulgadas - exhibición de TFT del alto brillo |
||
Sobre este artículo SFTO1560SM-7050A3CT
Aumente su experiencia visual con nuestra pantalla LCD IPS TFT de alto brillo de 15.6 pulgadas, con un impresionante brillo de 1000 nits.Esta pantalla es perfecta para una amplia gama de aplicaciones, incluido el uso al aire libre, entornos industriales y configuraciones multimedia avanzadas.
Características clave:
Brillo excepcional:Con un impresionante brillo de 1000 nits, esta pantalla garantiza imágenes vibrantes y vívidas incluso en entornos muy iluminados.Di adiós a las imágenes desgastadas y da la bienvenida a una mayor visibilidad en cualquier condición!
Resolución Full HD:Experimente imágenes nítidas y cristalinas con resolución Full HD (1920 x 1080). Ya sea para juegos, reproducción de video o aplicaciones profesionales, esta pantalla proporciona una calidad de imagen impresionante.
Tecnología IPS:La tecnología de conmutación en plano (IPS) garantiza ángulos de visión amplios y una reproducción de color precisa.lo que lo hace ideal para proyectos colaborativos o entornos multiusuario.
Interfaz de EPD:La interfaz Embedded DisplayPort (EDP) permite una conectividad perfecta, garantizando una transferencia de datos de alta velocidad y un rendimiento óptimo.Esto lo hace adecuado para la integración con una variedad de dispositivos y sistemas.
Panel táctil capacitivo USB (CTP):El USB CTP integrado mejora la interactividad, permitiendo experiencias táctiles suaves y sensibles.
Aplicaciones versátiles:Ideal para equipos industriales, pantallas de automóviles, dispositivos médicos y productos electrónicos de consumo, esta pantalla LCD está diseñada para satisfacer una variedad de aplicaciones exigentes.
Con nuestra pantalla LCD IPS TFT de alta luminosidad 1000Nits 15.6 pulgadas, se le garantiza un rendimiento superior, una durabilidad excepcional y una calidad visual excepcional.Experimenta la diferencia y lleva tus proyectos al siguiente nivel!
Especificaciones mecánicas
| Parámetro | Especificación | Unidad |
| Tamaño de la pantalla | 15.6 (diagonal) | pulgadas |
| Área activa | 344.16 ((H) ×193.59 ((V) | En el caso de los |
| Formato de píxeles |
(1 pixel = R + G + B punto) 1920 ((H) ×1080 ((V) |
el pixel |
| Pitch de los píxeles | 0.17925 ((H) x 0.17925 (V) | En el caso de los |
| Configuración de píxeles | R, G, B banda vertical | |
| Modo de muestra | Normalmente negro | |
| Esquema de visualización | IPS | |
| Consumo de energía | DTD | No |
| Tratamiento de la superficie del polarizador frontal | Revestimiento antirreflejo: (3H) |
Dimensiones de contorno TFT LCM únicamente
| Parámetro | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
|
Dimensiones del contorno de la unidad |
Ancho | 359.7 | 360 | 360.3 | En el caso de los |
| Alturas | 212.0 | 212.3 | 212.6 | En el caso de los | |
| Profundidad | 5.95 | 6.25 | 6.55 | En el caso de los | |
| Peso bruto | - | - | - | G | |
Dimensiones del contorno de la pantalla táctil capacitiva
| Parámetro | - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | |
|
Dimensiones del contorno de la unidad |
Ancho | 382.4 | En el caso de los | ||
| Alturas | 231.3 | En el caso de los | |||
| Profundidad | 9.1 | En el caso de los | |||
| Peso bruto | - | - | - | G | |
Las dimensiones externas
Definición del pin de interfaz
| El número de pin. | El símbolo | En el caso de las empresas | Función |
| 1 | No incluido | - | Reservado para CD |
| 2 | H_GND | P | Ronda de alta velocidad |
| 3 | Carril 1_N | Yo... | Enlace de señal complementario Carril 1 |
| 4 | Carril 1P | Yo... | Carril de enlace de señal verdadero 1 |
| 5 | H_GND | P | Ronda de alta velocidad |
| 6 | Carril 0_N | Yo... | Carril de enlace de señal complementario 0 |
| 7 | Carril 0_P | Yo... | Carril de enlace de señal verdadero 0 |
| 8 | H_GND | P | Ronda de alta velocidad |
| 9 | El número de unidades de producción | Yo... | Canal auxiliar de la señal verdadera |
| 10 | El número de unidades de producción | Yo... | Canal auxiliar de la señal complementaria |
| 11 | H_GND | P | Ronda de alta velocidad |
| 12 | El número de unidad de control | P | Lógico LCD y potencia del controlador (3,3 V) |
| 13 | El número de unidad de control | P | Lógico LCD y potencia del controlador (3,3 V) |
| 14 | No incluido | Yo... | Reservado para uso de los fabricantes de LCD |
| 15 | El valor de las emisiones de CO2 | P | Lógica LCD y conexión a tierra del conductor |
| 16 | El valor de las emisiones de CO2 | P | Lógica LCD y conexión a tierra del conductor |
| 17 | El HPD | ¿ Qué? | Pín de señal de HPD |
| 18 | El LED-1 | P | No incluido |
| 19 | LED-2 | P | No incluido |
| 20 | LED-3 | P | No incluido |
| 21 | El LED-4 | P | No incluido |
| 22 | BL ENABLE | Yo... | No incluido |
| 23 | BL PWM DIM | Yo... | No incluido |
| 24 | No incluido | - | Reservado para uso de los fabricantes de LCD |
| 25 | No incluido | - | Reservado para uso de los fabricantes de LCD |
| 26 | BL PWR | P | No incluido |
| 27 | BL PWR | P | No incluido |
| 28 | BL PWR | P | No incluido |
| 29 | BL PWR | P | No incluido |
| 30 | No incluido | - | Reservado para uso de los fabricantes de LCD |
Especificaciones de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
| Válvula de alimentación | Vf | 28 | 30 | 33 | V. |
| Corriente de suministro | Si es | - | 270 | 360 | - ¿Qué es? |
| Tiempo de vida | - | 40000 | 50000 | - | - ¿ Qué? |
Características ópticas
| Parámetro | Condiciones | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | |
|
Ángulo de visión (CR>10) |
En el plano horizontal | θL | - | 85 | - |
Grado |
| θ R | - | 85 | - | |||
| Válvulas de acoplamiento | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Relación de contraste | En el centro | 600 | 800 | - | - | |
| Tiempo de respuesta | Tr+Td | - | 25 | 35 | ms | |
|
CF Cromaticidad del color (CIE1931) |
X rojo |
Tipo -0.03 |
0.642 |
Tipo: +0.03 |
- | |
| Rojo y | 0.3078 | - | ||||
| X verde | 0.283 | - | ||||
| Verde y | 0.594 | - | ||||
| X azul | 0.142 | - | ||||
| Azul y | 0.149 | - | ||||
| X blanco | 0.303 | - | ||||
| Blanco y | 0.329 | - | ||||
| Relación NTSC | % | Las demás | - | |||
| Centro Luminancia de color blanco | El año | 900 | 1000 | cd/m2 | ||
| Uniformidad blanca 13pt | ΔW | 75 | 80 | |||

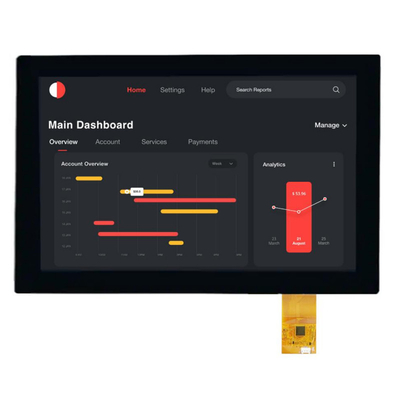

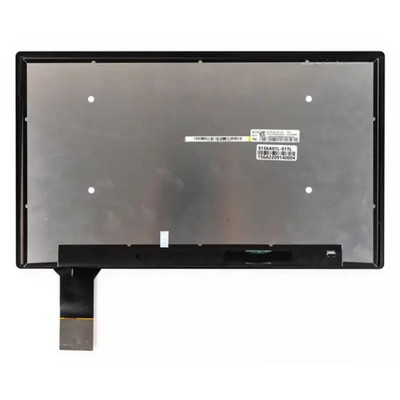

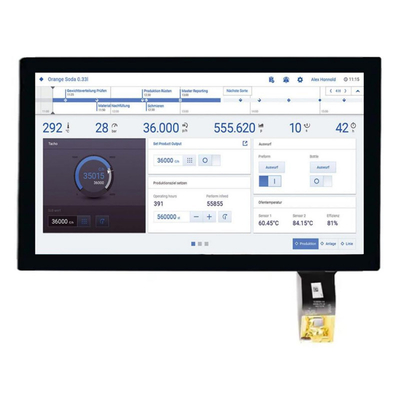

Imagen del producto
