Datos del producto:
|
| Producto: | 2,8 pulgadas TFT LCD | Resolución: | Cuadro de la muestra |
|---|---|---|---|
| El color: | 262K | pantalla táctil: | Pantalla táctil resistiva |
| Interfaz: | MCU, RGB | Dirección de visión: | IPS, todos los ángulos de visión |
| IC del controlador: | ILI9341V | Conexión: | ZIF |
| Luminancia superficial: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Número del pin: | 50 alfileres |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 240 x 320 puntos TFT de alto brillo,Display LCD TFT de 240 x 320 puntos,2.8 pulgadas TFT de alto brillo |
||
Sobre este artículo SFTO280TZ-7214AT
Saef Technology se complace en presentar nuestra última innovación en tecnología de visualización: el LCD TFT de 2,8 pulgadas de alto brillo de 1000 nits.Si usted está diseñando para aplicaciones al aire libre o necesita una pantalla clara y vibrante para su dispositivo, esta pantalla ofrece un rendimiento y una fiabilidad inmejorables.
Brillo excepcional:Con un nivel de brillo impresionante de 1000 nits, esta pantalla asegura que el contenido sea visible incluso a la luz directa del sol, por lo que es ideal para ambientes al aire libre y de alta luz ambiente.
Tamaño compacto:Con sólo 2,8 pulgadas de tamaño, esta pantalla logra el equilibrio perfecto entre portabilidad y facilidad de uso, encajando perfectamente en una variedad de dispositivos compactos.
Alta resolución:La resolución de 240 x 320 píxeles garantiza imágenes nítidas y claras, lo que permite gráficos y texto detallados, mejorando la experiencia del usuario.
Tecnología IPS:Utilizando la tecnología In-Plane Switching (IPS), la pantalla ofrece ángulos de visión amplios y una reproducción de color precisa, lo que garantiza que las imágenes y los videos se vean muy bien desde cualquier perspectiva.
Interfaz versátil:Equipada con interfaces MCU y RGB, esta pantalla es altamente adaptable, lo que facilita su integración en una variedad de aplicaciones de microcontroladores y sistemas existentes.
Eficiencia energética:Diseñado con la eficiencia en mente, la pantalla equilibra el brillo y el consumo de energía, ayudando a prolongar la vida de la batería en los dispositivos portátiles.
Mejor visibilidad:Perfecto para aplicaciones en ambientes luminosos, como quioscos al aire libre, dispositivos portátiles y pantallas automotrices.
Es fácil de usar:La alta resolución y los colores vibrantes mejoran la experiencia general del usuario, lo que facilita la lectura e interacción con la pantalla.
Integración fácil:Con opciones de doble interfaz, los desarrolladores pueden conectar fácilmente la pantalla a varios microcontroladores y sistemas, reduciendo la complejidad del diseño y el tiempo de comercialización.
Durabilidad:Construido para soportar las demandas de varias aplicaciones, asegurando la longevidad y el rendimiento constante en el tiempo.
La pantalla LCD TFT de 2,8 pulgadas de alto brillo 1000nits es la solución definitiva para los profesionales que buscan una pantalla poderosa, versátil y de alto rendimiento.Eleva tus dispositivos con un brillo y una claridad sin precedentes, y satisfacen una variedad de aplicaciones desde la industria hasta la electrónica de consumo.
Para más información, muestras o para discutir sus necesidades específicas, póngase en contacto con nosotros.
Características
| Puntos de información general | Especificación | Unidad |
| Panel principal | ||
| Zona de visualización (AA) | 43.2 ((H) *57.6 ((V) (2.8 pulgadas) | En el caso de los |
| Elemento de conductor | matriz activa de a-Si TFT | - |
| Muestra los colores | 262K | colores |
| Número de píxeles | 240 (RGB) * 320 | Puntos |
| Pitch de los píxeles | 0.180 ((H) *0.180 ((V) | En el caso de los |
| Ángulo de visión | Todos los | A las ocho. |
| IC de la unidad | ILI9341V | - |
| Disposición de los píxeles de color | Bandas verticales RGB | |
| Modo de muestra | Transmisor/ Normalmente negro | - |
| Temperatura de funcionamiento | -20 ¢ + 70 | °C |
| Temperatura de almacenamiento | -30 ¢ + 80 | °C |
Información mecánica
| Punto de trabajo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | Nota | |
| Tamaño del módulo | Se trata de una línea horizontal. | - | 50.00 | - | En el caso de los | ± 02 |
| V (vertical)) | - | 69.20 | - | En el caso de los | ± 02 | |
| Profundidad ((D) | - | 3.99 | - | En el caso de los | ± 02 | |
| Peso | - | DTD | - | G | - | |
Las dimensiones externas
Definición del pin de interfaz
| El pin NO. | El símbolo | Nivel | Función |
| 1 | LEDK | - ¿ Qué? | Luz de fondoK |
| 2 ~ 5 | El LEDA | H. | Luz de fondoA |
| 6 | Sección 2 | H/L | Seleccionar el modo de interfaz MCU NOTA( 1) |
| 7 | Sección 1 | H/L | |
| 8 | Im2 | H/L | |
| 9 | Im3 | H/L | |
| 10 | Se retiró | H/L | Pin de reinicio del hardware |
| 11 | VSYNC | H/L | Sincronización vertical de la señal de entrada para RGB |
| 12 | El HSYNC | H/L | Señal de entrada sincronizada horizontal (línea) para RGB |
| 13 | En el caso de las empresas | H/L | señal de reloj de puntos para el funcionamiento de la interfaz RGB. |
| 14 | En el caso de las empresas | H/L | La señal de activación de datos para el funcionamiento de la interfaz RGB. |
| Entre 15 y 32 | D17-DB0 y D17-DB0 | H/L | Bus de datos |
| 33 | Sección 0 | H/L | Pin de salida de la interfaz SPI. |
| 34 | El SDA | H/L | Pin de entrada de la interfaz SPI. |
| 35 | Investigación y desarrollo | H/L | Habilitar el pin del reloj |
| 36 | WR-RS | H/L | Una señal de selección de registro |
| 37 | RS-SCL | H/L | Escribe activar el pin de entrada del reloj |
| 38 | Las empresas | H/L | Chip selecciona el pin de entrada |
| 39 | Técnica de trabajo | H/L | Producción de efecto de desgarro |
| 40 | CICV | H. | Fuente de alimentación (→ 1.8 V) |
| 41 | CICV | H. | Fuente de alimentación ((2.8-3.3V) |
| 42 | VCI | H. | Fuente de alimentación ((2.8-3.3V) |
| 43 | El GND | - ¿ Qué? | En el suelo |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | El número de | / | / |
| 47 | YU | / | / |
| 48 | El GND | - ¿ Qué? | En el suelo |
| 49 | El GND | - ¿ Qué? | En el suelo |
| 50 | El GND | - ¿ Qué? | En el suelo |
Calificaciones máximas absolutas
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
|
| - ¿ Qué? | - ¿Qué quieres decir? | |||
| Tensión de alimentación para el circuito lógico | CICV | - No hay nada.3 | 4.6 | V. |
| Tensión de alimentación para circuito analógico | VCI | - No hay nada.3 | 4.6 | V. |
Condiciones de funcionamiento
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Fuente de alimentación | CCC de riesgo | 2.7 | 2.8 | 3.3 | V. | |
| Fuente de alimentación | CICV | 1.7 | 1.8 | 3.3 | V. | |
| Modo normal Consumo corriente | En el caso de las | - | 12 | - | - ¿Qué es? | VCC = 2,8V |
| Puerta TFT con voltaje encendido | VGH | 15 | V. | |||
| Puerta TFT fuera de tensión | VGL | - Es el 7.5 | - | V. | ||
Unidad de retroiluminación (GND=0V)
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿ Qué? | Tipo de producto | - ¿Qué quieres decir? | ||||
| Voltado de alimentación hacia adelante | Vf | 2.8 | - | 3.4 | V. | |
| Ahorro anticipado | Si es | - | 120 | - | - ¿Qué es? | |
| Luminancia de la LCM | El LV | 900 | 1000 | - | cd/m2 | IB = 120 mA |
| Uniformidad | / | 80 | % | - | ||

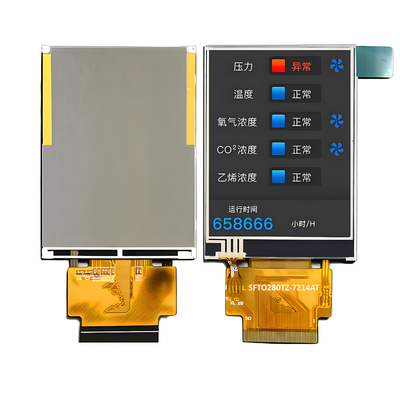

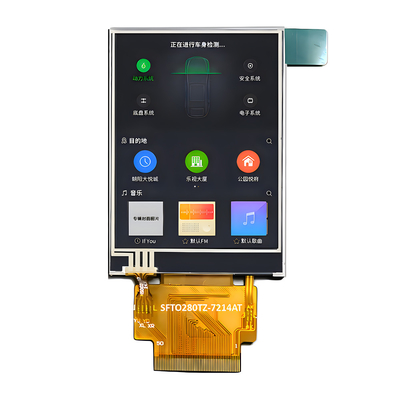

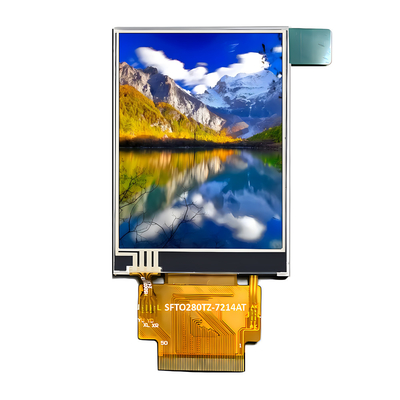

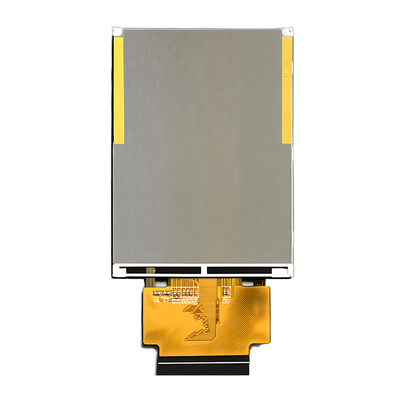

Imagen del producto
