Datos del producto:
|
| Producto: | 2.9 pulgadas E-tinta E-papel pantalla | Resolución: | Resolución de 296 x 128 puntos |
|---|---|---|---|
| Modo de muestra: | PED de la AM | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 36.7 (H) × 79.0 (V) × 1.2 (D) (mm) | Área activa: | 29.056 ((H) × 66.896 ((V) (mm) |
| Pitch de los píxeles: | 0.227×0.226 (mm) | temperatura de funcionamiento: | 0°C a +50°C |
| Temperatura de almacenamiento.: | -25°C a +70°C | Color: | Negro y blanco |
| Número del pin: | 24 pines | Interfaz: | MCU |
| Corriente de entrada: | 3,1 mA | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | Papel electrónico con tinta electrónica de 128*296 puntos,2.9 pulgadas de tinta electrónica de papel electrónico,Interfaz MCU Tinta electrónica y papel electrónico |
||
** Descarga de la hoja de datos **
SFEPD290QXBW-7236AN Especificación.pdf
Lista de productos estándar de la EPD.pdf

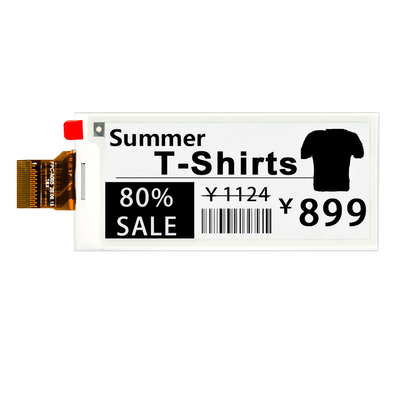

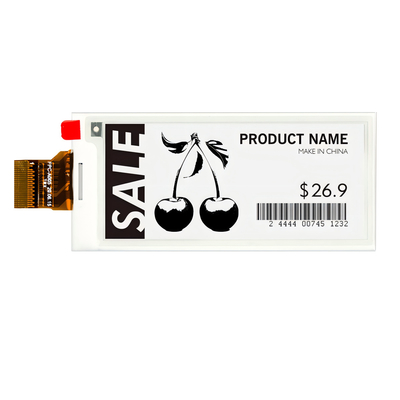

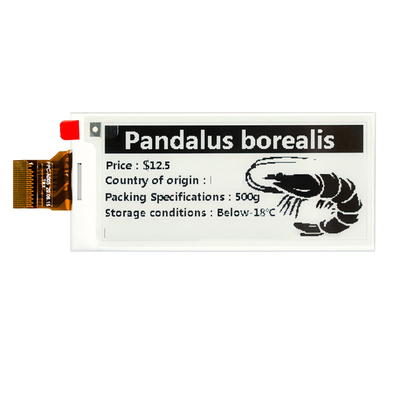

Estamos encantados de presentar nuestra última innovación: el panel de 2,9 pulgadas 128x296 puntos MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD).Diseñado para ofrecer una claridad y eficiencia sin precedentes, este panel de visualización es perfecto para una variedad de aplicaciones que exigen una excelente legibilidad y un bajo consumo de energía.
Alta resolución:Con una resolución de 128x296 puntos, este panel EPD garantiza imágenes nítidas y claras, lo que lo hace ideal para mostrar texto, gráficos y diseños complejos.
Bajo consumo de energía:La tecnología electroforética permite una eficiencia energética excepcional, lo que hace que esta pantalla sea perfecta para dispositivos operados por baterías.Prolongación significativa de la duración de la batería.
Ángulos de visión amplios:Disfrute de una visibilidad constante y clara desde varios ángulos, gracias a la tecnología E-Ink que imita el aspecto del papel natural.
Interfaz de la MCU:Diseñado con una conveniente interfaz MCU, este panel se puede integrar fácilmente en sistemas y proyectos existentes, facilitando un desarrollo rápido y sencillo para ingenieros y desarrolladores.
Aplicaciones versátiles:Esta pantalla es adecuada para una amplia gama de usos, incluidos lectores electrónicos, etiquetas electrónicas de estantes, dispositivos domésticos inteligentes, wearables y más.
La pantalla de papel electrónico de 2,9 pulgadas de tinta electrónica es ideal para:
Nuestra pantalla de papel electrónico se destaca en el mercado por su compromiso con la calidad, la innovación y la satisfacción del usuario.
Descubra el futuro de la tecnología de visualización con nuestro panel de visualización de 2,9 pulgadas 128x296 puntos MCU Interface E-Ink E-Paper Active Matrix Electrophoretic.soluciones visuales de alta calidad adaptadas a las aplicaciones modernasPara obtener más información, muestras o precios, póngase en contacto con nosotros.
Dibujo del producto
Definición del pin de interfaz
| - No, no es así. | Nombre | En el caso de las empresas | Descripción | En el caso de los |
| 1 | No incluido | No se conecte con otros pines NC | Mantenga abierto | |
| 2 | RDA | ¿ Qué? | Control de transmisión de la puerta de MOSFET de canal N | |
| 3 | El RESE | Yo... | Entrada de sentido de corriente para el bucle de control | |
| 4 | No incluido | No incluido | No se conecte con otros pines NC | Mantenga abierto |
| 5 | VSH2 | C. Las | Voltado de conducción de la fuente positiva (en rojo) | |
|
6 |
TSCL |
¿ Qué? |
Este pin es la interfaz I2C con el sensor de temperatura digital. Se requiere una resistencia externa para la conexión al esclavo I2C. Cuando no esté en uso: VSS |
|
|
7 |
El TSDA |
En el caso de las empresas |
Este pin es una interfaz I2C con el sensor de temperatura digital. Se requiere una resistencia externa para la conexión al esclavo I2C. Cuando no esté en uso: VSS |
|
| 8 | BS1 | Yo... | Pin de selección de la interfaz del bus | |
| 9 | Está muy ocupado. | ¿ Qué? | Pin de salida de estado ocupado | |
| 10 | RST# | Yo... | Reinicie la entrada de la señal. | |
| 11 | D/C# | Yo... | Pín de control de datos/comando | |
| 12 | ¿Qué quieres decir? | Yo... | Chip selecciona el pin de entrada | |
| 13 | El SCL | Yo... | Pín de reloj en serie (SPI) | |
| 14 | El SDA | En el caso de las empresas | Pin de datos en serie (SPI) | |
| 15 | VDDIO | P | Fuente de alimentación para los pines lógicos de la interfaz Debe estar conectado con VCI | |
| 16 | VCI | P | Suministro de energía para el chip | |
| 17 | VSS | P | En el suelo | |
|
18 |
VDD |
C. Las |
El VDD del pin de alimentación lógico del núcleo se puede regular internamente desde VCI. | |
| 19 | VPP | P | Para la prueba | |
| 20 | VHS1 | C. Las | Válvula de conducción de la fuente positiva | |
| 21 | VGH | C. Las | Pin de alimentación para la tensión de accionamiento de la puerta positiva y VSH1 | |
| 22 | VSL | C. Las | Válvula de conducción de la fuente negativa | |
| 23 | VGL | C. Las | Pín de alimentación para la tensión de accionamiento de la puerta negativa VCOM y VSL | |
| 24 | VCOM (Comunidad de Control de Vuelos) | C. Las | Voltado de accionamiento VCOM |
Clasificación máxima absoluta
| Parámetro | El símbolo | Calificación | Unidad |
| Tensión de alimentación lógica | VCI | -0,5 a +6.0 | V. |
| Tensión de entrada lógica | Número de vehículo | -0,5 a VCI +0.5 | V. |
| Tensión de salida lógica | Votación | -0,5 a VCI +0.5 | V. |
| Rango de temperatura de funcionamiento | Tópico de las emisiones | Entre 0 y +50 | oC |
| Rango de temperatura de almacenamiento | TSTG | -25 hasta +70 | oC |
| Temperatura óptima de almacenamiento | TSTGo | 23 ± 2 | oC |
| Humedad óptima de almacenamiento | HSTGo | 55 ± 10 | Porcentaje RH |
Características del panel DC
| Parámetro | El símbolo | Condiciones | Aplicación | - ¿Qué es eso? | Es un tipo. | - ¿ Qué es? | Unidades |
| Solo suelo | VSS | - | - | 0 | - | V. | |
| Tensión de alimentación lógica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V. |
| Tensión lógica del núcleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V. | |
| Válvula de entrada de alto nivel | VIH | - | - | 0.8 ICV | - | - | V. |
| Voltado de entrada de bajo nivel | VIL | - | - | - | - | 0.2 ICV | V. |
| Voltagem de salida de alto nivel | VOH | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | - | 0.9 VCI | - | - | V. |
| Voltagem de salida de bajo nivel | VOL | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. | - | - | - | 0.1 VCI | V. |
| Potencia típica | El PTYP | VCI = 3,0 V | - | - | 9 | - | MW |
| Modo de sueño profundo | El PSTPY | VCI = 3,0 V | - | - | 0.003 | - | MW |
| Corriente de funcionamiento típica | Iopr_VCI | VCI = 3,0 V | - | - | 3.0 | - | - ¿Qué es? |
| Tiempo de actualización de imagen | - | 25 oC | - | - | 3 | - | el segundo |
|
Corriente en modo de reposo |
Se trata de un sistema de gestión de la información. |
DC/DC apagado No hay reloj Sin carga de entrada Retención de datos de RAM |
- |
- |
20 |
UA |
|
|
Corriente en modo de sueño profundo |
Identificador del usuario |
DC/DC apagado No hay reloj Sin carga de entrada Los datos de la memoria RAM no se conservan |
- |
- |
1 |
5 |
UA |
Especificaciones ópticas
| El símbolo | Parámetro | Condiciones | - ¿ Qué? | Es un tipo. | - ¿ Qué es? | Unidades |
| R | Reflectividad blanca | Blanco | 30 | 35 | - | % |
| El CR | Relación de contraste | En el interior | 8:1 | - | ||
| GN | Nivel de 2 grises | - | El número de unidades de producción será el siguiente: | |||
| T actualización | Tiempo de actualización de imagen | a 25 °C | 3 | - | el segundo | |
| La vida | - ¿Qué es? | 1000000 veces o 5 años |
