Datos del producto:
|
Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
---|---|---|---|
Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
Active Area: | 23.7 × 48.55 (mm) | Color: | Monochrome (Black/White) |
Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
Resaltar: | Pantalla E-ink de 2.13 pulgadas con luz frontal,Pantalla E-ink epaper con actualización de 0.3s,Pantalla E-ink pequeña con actualización parcial |

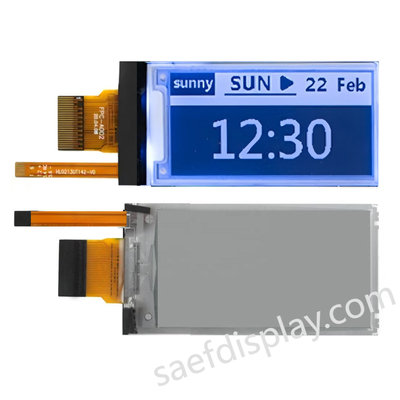

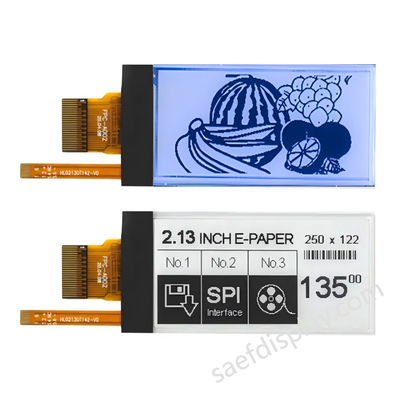

El SFE213QXBW-7353A-FL es un módulo de pantalla de tinta electrónica de 2,13" con retroiluminación integrada y actualización parcial de 0,3 segundos, diseñado para dispositivos que funcionan con baterías y que requieren legibilidad a la luz del sol y actualizaciones instantáneas de contenido. Ideal para etiquetas electrónicas para estanterías (ESL), dispositivos médicos portátiles y sensores inteligentes, combina la tecnología biestable (cero consumo para retener imágenes) con la optimización de la forma de onda programable por SPI para una eficiencia energética extrema.
(1) Retroiluminación integrada y actualización rápida
La retroiluminación LED de borde garantiza una retroiluminación uniforme en condiciones de poca luz (por ejemplo, almacenes, turnos de noche).
La actualización parcial de 0,3 segundos (frente a la actualización completa de 1,8 segundos) minimiza la latencia de la interfaz de usuario durante los cambios dinámicos de datos (actualizaciones de precios, lecturas de sensores), lo que reduce el consumo de energía en un 70% (página 8).
(2) Control SPI optimizado por ingenieros
SPI de modo dual (3 hilos/4 hilos seleccionable a través del pin BS1) compatible con MCU de bajo consumo (ESP32, nRF52).
La LUT de forma de onda sensible a la temperatura (Comando 0x32) y la programación VCOM OTP (Comando 0x2A) eliminan el parpadeo de la pantalla en todas las temperaturas de funcionamiento (de -25 °C a +70 °C de almacenamiento).
(3) Integración CTP personalizada para aplicaciones interactivas
Táctil capacitivo (CTP) expandible a través de pines I²C dedicados (TSCL/TSDA) con soporte para guantes/táctil.
Superficie endurecida: El revestimiento antirreflectante (dureza ≥6H) resiste los arañazos en entornos minoristas/industriales con mucho tráfico.
Arquitectura de ultra bajo consumo: 10,5 mW de potencia activa, 1–5 µA de reposo profundo (Comando 0x10) para una duración de la batería de una década.
Excelencia óptica: 35% de reflectancia (estándar CIE 1931), ángulo de visión de 180° y contraste de 8:1 con iluminación de 45° (página 23).
Fiabilidad robusta: Validado durante 240 horas al 90% de humedad relativa, ±8kV ESD y resistencia a los rayos UV (página 24).
Perfil delgado: 1,65 mm de grosor con refuerzo FPC para implementaciones propensas a vibraciones.
◾ Certificado EU/US: RoHS 3 (EU 2015/863), REACH SVHC y embalaje reciclable EU 2025/40.
◾ Personalización CTP: Laminación OCA, revestimiento antihuellas, temperatura extendida (-30 °C~85 °C).
Aplicaciones objetivo
Minorista: ESL, etiquetas de precios digitales
Atención médica: Rastreadores de medicamentos, diagnósticos portátiles
Industrial: Sensores de IoT, rastreadores de logística de almacén
Ciudad inteligente: Parquímetros, monitores ambientales
▶ Descargue la hoja de datos en esta página.
▶ Solicite muestras de CTP: Soluciones táctiles personalizadas con un plazo de entrega de 15 días.
Parámetro | Especificaciones | Unidad | Observación |
Tamaño de la pantalla | 2.13 | Pulgada | |
Resolución de la pantalla | 122(H)×250(V) | Píxel | Dpi:130 |
Área activa | 23.7×48.55 | mm | |
Paso de píxeles | 0. 1943×0.1942 | mm | |
Configuración de píxeles | Cuadrado | ||
Dimensión del contorno | 29.2(H)×59.2 (V) ×1.65(D) | mm | |
Peso | TBD | g |
Valores máximos absolutos
Parámetro | Símbolo | Valoración | Unidad |
Tensión de alimentación lógica | VCI | -0.5 a +6.0 | V |
Tensión de entrada lógica | VIN | -0.5 a VCI +0.5 | V |
Tensión de salida lógica | VOUT | -0.5 a VCI +0.5 | V |
Rango de temperatura de funcionamiento | TOPR | 0 a +50 | °C |
Rango de temperatura de almacenamiento | TSTG | -25 a+70 | °C |
Temperatura de almacenamiento óptima | TSTGo | 23±2 | °C |
Humedad de almacenamiento óptima | HSTGo | 55± | RH |
Parámetro | Símbolo | Condiciones |
Aplicación pin ble |
Mín. | Típ. | Máx. | Unidades |
Toma de tierra única | VSS | - | - | 0 | - | V | |
Tensión de alimentación lógica | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
Tensión lógica del núcleo | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
Tensión de entrada de nivel alto | VIH | - | - | 0.8 VCI | - | - | V |
Tensión de entrada de nivel bajo | VIL | - | - | - | - | 0.2 VCI | V |
Tensión de salida de nivel alto | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
Tensión de salida de nivel bajo | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
Potencia típica | PTYP | VCI =3.0V | - | - | 10.5 | - | mW |
Modo de reposo profundo | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
Corriente de funcionamiento típica | Iopr_VCI | VCI =3.0V | - | - | 3.5 | - | mA |
Tiempo de actualización de la imagen | - | 25 °C | - | - | 1.8 | - | seg |
Corriente en modo de suspensión |
Islp_VCI |
CC/CC apagado Sin reloj Sin carga de entrada Retención de datos de la memoria RAM |
- |
- |
20 |
uA |
|
Corriente en modo de reposo profundo |
Idslp_VCI |
CC/CC apagado Sin reloj Sin carga de entrada Los datos de la memoria RAM no se conservan |
- |
- |
1 |
5 |
uA |
Símbolo | Parámetro | Condiciones | Mín. | Típ. | Máx. | Unidades |
R | Reflectancia blanca | Blanco | 30 | 35 | - | % |
CR | Relación de contraste | Interior | 8:1 | - | ||
T actualización | Tiempo de actualización de la imagen | a 25 °C | 3 | - | seg | |
L e | Topr | t mes o 5 años |
Nº | Nombre | E/S | Descripción |
1 | NC | No conectar con otros pines NC | |
2 | GDR | O | Control de accionamiento de puerta MOSFET de canal N |
3 | RESE | I | Entrada de detección de corriente para el bucle de control |
4 | NC | NC | No conectar con otros pines NC |
5 | VSH2 | C | Tensión de accionamiento de fuente positiva (rojo) |
6 |
TSCL |
O |
Este pin es la interfaz I2C al pin de reloj del sensor de temperatura digital. Se requiere una resistencia de pull-up externa al conectar a un esclavo I2C. Cuando no se utiliza: VSS |
7 |
TSDA |
E/S |
Este pin es la interfaz I2C al pin de datos del sensor de temperatura digital. Se requiere una resistencia de pull-up externa al conectar a un esclavo I2C. Cuando no se utiliza: VSS |
8 | BS1 | I | Pin de selección de interfaz de bus |
9 | BUSY | O | Pin de salida de estado ocupado |
10 | RES# | I | Entrada de señal de reinicio. Activo bajo. |
11 | D/C# | I | Pin de control de datos/comando |
12 | CS# | I | Pin de entrada de selección de chip |
13 | SCL | I | Pin de reloj serie (SPI) |
14 | SDA | E/S | Pin de datos serie (SPI) |
15 | VDDIO | P | Fuente de alimentación para los pines lógicos de la interfaz. Debe conectarse con VCI |
16 | VCI | P | Fuente de alimentación para el chip |
17 | VSS | P | Toma de tierra |
18 |
VDD |
C |
Pin de alimentación lógica del núcleo VDD se puede regular internamente desde VCI. Se debe conectar un condensador entre VDD y VSS |
19 | VPP | P | PARA PRUEBAS |
20 | VSH1 | C | Tensión de accionamiento de fuente positiva |
21 | VGH | C | Pin de fuente de alimentación para la tensión de accionamiento de puerta positiva y VSH1 |
22 | VSL | C | Tensión de accionamiento de fuente negativa |
23 | VGL | C | Pin de fuente de alimentación para la tensión de accionamiento de puerta negativa VCOM y VSL |
24 | VCOM | C | Tensión de accionamiento VCOM |
