Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica

Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica
Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica

Ampliación de imagen :  Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica

Datos del producto:
Lugar de origen: ShenZhen / China
Nombre de la marca: SAEF
Certificación: ISO9001 / ISO14000
Número de modelo: SFE213RJBW-7307A
Documento: SFE213RJBW-7307A Datasheet.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 3 unidades (negociable para pedidos de muestra)
Precio: USD$1.86 – $2.2 / unit (FOB Shenzhen, based on order quantity)
Detalles de empaquetado: Caja de cartón lista para exportación
Tiempo de entrega: 1–5 semanas después de la confirmación del pedido
Condiciones de pago: T/T, PayPal, T/T depósito del 50%, 50% antes del envío
Capacidad de la fuente: 30,000, 000 unidades / mes

Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica

descripción
Tecnología: Tinta electrónica electroforética (Biestable) Tamaño de pantalla: 2.13 pulgadas (54,1 mm de diagonal)
Características especiales:: Luces frontales integradas Resolución: 122 (H) × 250 (V) píxeles | 130 DPI
Interfaz: SPI configurable (3 hilos/4 hilos vía pin BS1) Tiempo para refrescarse: Actualización completa: 1.8 sec; Actualización parcial: 0.3 sec
Área activa: 23.7 × 48,55 (mm) Color: Monocromático (negro/blanco)
Fuente de alimentación: 10.5 mW (tipo) Ángulo de visión: 180° (Ultra gran angular)
Óptico: Reflectividad: 35% (Típ.) Temperatura operativa: 0°C a +50°C
Temperatura de almacenamiento.: -25 °C a +60 °C Cumplimiento: Compatible con REACH y RoHS y libre de halógenos
Arreglo para requisitos particulares:: CTP opcional vía I²C, soporte de laminación OCA Fiabilidad: Validado durante 240 horas a 90% HR, ±8kV ESD, exposición a UV
Resaltar:

Módulo de pantalla E Ink de 2.13 pulgadas

,

Pantalla de e-paper de ultra bajo consumo

,

Módulo de e-paper SPI de grado industrial

Pantalla E Ink de grado industrial para entornos hostiles


La SFE213RJBW-7307A es una pantalla electroforética (EPD) monocromática de 2,13 pulgadas diseñada para aplicaciones industriales exigentes, incluyendo etiquetas electrónicas para estanterías (ESL), dispositivos médicos portátiles y sistemas IoT edge. Con una corriente de reposo profundo ultrabaja (<1μA) e interfaces SPI configurables (4 hilos o 3 hilos), este módulo permite años de duración de la batería al tiempo que minimiza la sobrecarga de recursos de la MCU.



Ingeniería de precisión para la integración en fábrica

  • Fiabilidad: Validado según las normas IEC 60068-2 para choque térmico (-25°C ↔ +70°C), humedad (90% RH) y vibración.

  • Estabilidad de la cadena de suministro: Fabricado en instalaciones con certificación ISO 9001/14001 en Shenzhen, China, con suministro de componentes rastreable (inductores Taiyo Yuden, diodos OnSemi).

  • Soporte de diseño: Incluye circuitos de referencia (página 19), formas de onda LUT y diagramas de temporización AC (página 13) para una rápida integración de PCB.



Diferenciación técnica frente a pantallas genéricas

  1. Actualización parcial (0,3 s): 6× más rápido que la actualización completa (1,8 s) para actualizaciones dinámicas de precios ESL.

  2. Gestión de energía en chip: Amplificadores/reguladores integrados para VCOM, VGH, VGL – no se requiere PMIC externo.

  3. Protección ESD: Cumple con IEC61000-4-2 (4kV contacto/8kV aire) para robustez en el manejo en fábrica.



Ideal para equipos de ingeniería de EE. UU./Alemania

  • Sistemas ESL automatizados: Soporte de conexión en cadena SPI para implementaciones a gran escala.

  • Herramientas médicas/logísticas: Amplio rango de temperatura (almacenamiento de -25°C a +60°C) para el cumplimiento de la cadena de frío.

  • Enfoque en la longevidad: Más de 50.000 ciclos de actualización con retención de imagen biestable de cero energía.



Pedidos y cumplimiento

  • MOQ: 1.000 unidades (volúmenes personalizados disponibles).

  • Plazo de entrega: 4–6 semanas (flete aéreo a la UE/EE. UU.).

  • Documentación: Informes de prueba completos REACH/RoHS, embalaje conforme a IPC (480 piezas/caja).



▶ Descargar la hoja de datos en esta página.
▶ Solicitar muestras CTP: Soluciones táctiles personalizadas con un plazo de entrega de 20 días.





Dimensiones mecánicas

Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica 0





Especificaciones mecánicas



Parámetro Especificaciones Unidad Observación
Tamaño de la pantalla 2,13 Pulgada
Resolución de la pantalla 122(H)×250(V) Píxel Dpi:130
Área activa 23,7×48,55 mm
Paso de píxeles 0,1943×0,1942 mm
Configuración de píxeles Rectángulo
Dimensión del contorno 29,2(H)×59,2 (V) ×0,9(D) mm
Peso TBD g





 Clasificaciones máximas absolutas



Parámetro Símbolo Clasificación Unidad
Tensión de alimentación lógica VCI -0,3 a +6,0 V
Tensión de entrada lógica VIN -0,3 a VCI +0,3 V
Tensión de salida lógica VOUT -0,3 a VCI +0,3 V
Rango de temperatura de funcionamiento TOPR 0 a +50 ºC
Rango de temperatura de almacenamiento TSTG -25 a +60 ºC
Temperatura de almacenamiento óptima TSTGo 23±2 ºC
Humedad de almacenamiento óptima HSTGo 55±10 RH





Características de CC del panel



Parámetro

Símbolo Condición Mín.

Típ.

Máx.

Unidad
Tierra única GND

-

-

0

-

V
Tensión de alimentación de E/S VDDIO

-

2,3 3,3 3,6 V
Tensión de alimentación digital/analógica

VDD

-

2,3 3,3 3,6

V

Tensión de entrada de nivel alto

Vih

-

0,7VDDIO

-

VDDIO

V

Tensión de entrada de nivel bajo Vil

-

0

-

0,3VDDIO

V

Tensión de salida de nivel alto Voh IOH = 400uA VDDIO-0,4

-

-

V

Tensión de salida de nivel bajo Vol IOL = -400uA 0

-

0,4

V

Potencia del programa OTP VPP

-

7,5 7,75 8,0 V
Tensión de salida VCOM VCOM   -4,0

-

-0,1 V
Tensión de puerta positiva VGH   +17

-

+20 V
Tensión de puerta negativa VGL   -20

-

-17 V
  Tensión de fuente positiva VDH   +2,4 +15 +15 V
  Tensión de fuente positiva VSHR   +2,4 +5 +15 V
  Tensión de salida de fuente negativa

VDL



-15

-15

-2,4

V




Especificaciones ópticas



Símbolo

Parámetro

Condiciones Valores Unidades
      Mín. Típ. Máx.
R Reflectancia blanca Blanco 30 35 - %
CR Relación de contraste - 8 15 -
T update_ RS Tiempo de actualización 25℃ - 0,3-1,8 - seg





Asignación de pines de entrada/salida



No Nombre E/S Descripción
1 NC   No conectar con otros pines NC
2 GDR O Control de accionamiento de puerta MOSFET de canal N
3 RESE P Entrada de detección de corriente para el bucle de control
4 NC   No conectar con otros pines NC
5 VDHR P Tensión de fuente positiva
6 TSCL O Pin de reloj del sensor de temperatura digital de interfaz I 2 C
7 TSDA E/S Pin de datos del sensor de temperatura digital de interfaz I2C
8 BS I Pin de selección de interfaz de bus
9 BUSY_N O Pin de salida de estado ocupado
10 RST_N I Entrada de señal de reinicio. Activo bajo.
11 DC I Pin de control de datos/comando
12 CSB I Pin de entrada de selección de chip
13 SCL I Pin de reloj serie (SPI)
14 SDA E/S Pin de datos serie (SPI)
15 VDDIO P Suministro de tensión de E/S
16 VDD P Alimentación digital/analógica
17 GND P Tierra digital
18 VDDD P Entrada y salida de tensión de 1,8 V
19 VPP P Fuente de alimentación para programación OTP
20 VDH P Tensión de fuente positiva
21 VGH P Tensión de puerta positiva
22 VDL P Tensión de fuente negativa
23 VGL P Tensión de puerta negativa
24 VCOM O Tensión de accionamiento VCOM

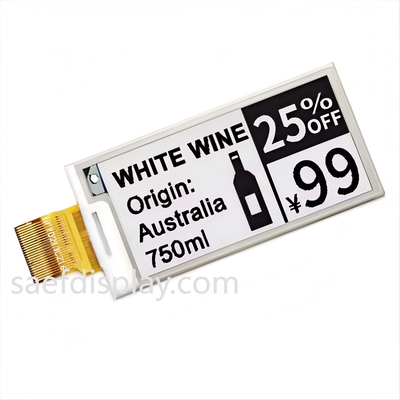

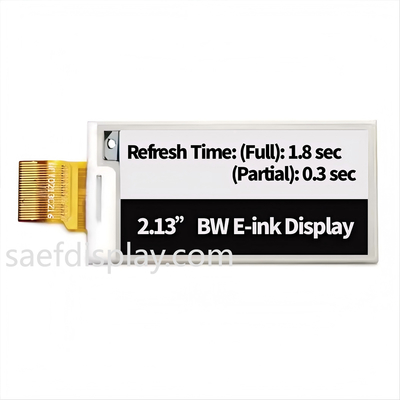

Imagen del producto

Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica 1Módulo de pantalla E Ink de 2.13" - 122×250 SPI, Ultra bajo consumo, e-Paper de grado industrial ESL | Directo de fábrica 2
