Datos del producto:
|
| Palabras clave: | 11.9 pulgadas Bar TFT | Resolución: | 1480x320 |
|---|---|---|---|
| Interfaz: | Mipi | Control de conducción: | Se aplicará el siguiente procedimiento: |
| Luminancia superficial: | 800 cd/m2 como mínimo | pantalla táctil: | No es |
| Dirección de visión: | IPS, todos los ángulos de visión | Duración del LED: | 40,000 horas |
| Certificación: | ISO9001:2015 / ISO14000:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 16Display LCD TFT industrial a color de.7M,Display LCD TFT industrial de 800 nits |
||
Descarga de la hoja de datos
El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.
Sobre este artículoLos requisitos de seguridad de los equipos de seguridad deberán cumplirse en todos los casos.
Características de la pantalla
Tamaño: 11.9 pulgadas
16Profundidad de color de.7M
Resolución: 320 × 1480
La luminosidad: 800 cd/m2 (min)
Contraste: 900
Cobertura de la gama de colores: 65%
Interferencias antielectromagnéticas
Baja radiación, bajo consumo de energía, alta estabilidad
Escenarios de aplicación
Control industrial
Industria de la energía
Fabricación de automóviles
Descripción
La pantalla LCD TFT industrial de 11,9 pulgadas con una resolución de 1480 x 320 píxeles y 16.7 millones de colores es una solución de visualización de alto rendimiento diseñada para una variedad de aplicaciones industriales y comerciales donde la claridad visual y la durabilidad son esencialesAquí hay una descripción detallada de este producto:
1- Especificaciones de visualización:
- Tamaño: 11,9 pulgadas, ofreciendo un área de visualización sustancial para una amplia gama de aplicaciones.
- Resolución: 1480 x 320 píxeles, proporcionando una visualización nítida de imágenes y textos, adecuada para aplicaciones que requieren una salida visual detallada.
2. Capacidad de color:
- Soporta 16,7 millones de colores, que está cerca del rango completo de colores RGB, lo que permite una reproducción de imágenes vibrante y realista.
3Brillo:
- Con un nivel de brillo de 800 nits, la pantalla se puede ver en entornos luminosos, por lo que es ideal para su uso en entornos industriales con alta luz ambiente.
4- Ratio de contraste:
- Estas pantallas LCD TFT industriales de 11,9 pulgadas ofrecen típicamente altas relaciones de contraste 900, asegurando negros profundos y blancos brillantes para imágenes claras y legibles.
5Ángulos de visión:
- Las pantallas LCD TFT industriales a menudo presentan ángulos de visión amplios, lo que garantiza un color y un brillo consistentes desde múltiples perspectivas.
6. Tipos de interfaz:
- La pantalla admite la interfaz MIPI.
7- Ambiente de funcionamiento:
- Diseñada para uso industrial, la pantalla de 11,9 pulgadas puede funcionar en un amplio rango de temperaturas de -20 oC a 70 oC, garantizando un rendimiento fiable en condiciones adversas.
8Durabilidad:
- Construido para soportar los rigores de la operación continua, adecuado para el uso 24/7 en entornos exigentes.
9Aplicaciones:
- Perfecto para la automatización industrial, paneles de control, equipo médico, señalización digital, centros de transporte,y sistemas de vigilancia de la seguridad donde se requiere un alto nivel de detalle visual y durabilidad.
10Servicios de personalización:
- Las opciones de personalización pueden estar disponibles para satisfacer necesidades específicas del cliente, tales como requisitos específicos de interfaz o características funcionales adicionales.
Esta pantalla LCD TFT industrial de 11,9 pulgadas es una excelente opción para aplicaciones que exigen alta resolución,pantallas de alto brillo con la durabilidad para soportar los desafíos de los entornos industriales.
Características
| - No, no es así. | Punto de trabajo | Especificación | Unidad |
| 1 | Tamaño del panel | 11.88 | pulgadas |
| 2 | Número de píxeles | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | Píxeles |
| 3 | Área activa | 57.984 ((H) × 268.176 ((V) | En el caso de los |
| 4 | Pitch de los píxeles | 0.1812 ((H) × 0.1812 ((V) x RGB | En el caso de los |
| 5 | Dimensión de contorno | 65.00(W) × 282.00(H) × 4.50 (D) | En el caso de los |
| 6 | Número de colores | 16.7M | - |
| 7 | Modo de muestra | Modo de transmisión, normalmente negro | - |
| 8 | Dirección de visión | Visión completa | - |
| 9 | Formato de muestra | Bandas verticales RGB | - |
| 10 | Tratamiento de la superficie | El resplandor | - |
| 11 | Interfaz | Impuestos mínimos | - |
| 12 | Iluminación de fondo | LED blanco | - |
| 13 | Temperatura de funcionamiento | -20 ~ 70 | °C |
| 14 | Temperatura de almacenamiento | -30 ~ 80 | °C |
| 15 | Peso | 120 | G |
Dibujo mecánico
Descripción del pin
| - No, no es así. | El símbolo | Función | En el caso de la |
| 1 | El GND | En el suelo | |
| 2 | D0P | Ingreso de datos de diferenciales MIPI positivos | |
| 3 | D0N | Ingreso de datos de diferenciales negativos de MIPI | |
| 4 | El GND | En el suelo | |
| 5 | D1P | Ingreso de datos de diferenciales MIPI positivos | |
| 6 | D1N | Ingreso de datos de diferenciales negativos de MIPI | |
| 7 | El GND | En el suelo | |
| 8 | El CLKP | Entrada de reloj diferencial MIPI positiva | |
| 9 | Nombre de la empresa | Entrada de reloj diferencial MIPI negativa | |
| 10 | El GND | En el suelo | |
| 11 | D2P | Ingreso de datos de diferenciales MIPI positivos | |
| 12 | D2N | Ingreso de datos de diferenciales negativos de MIPI | |
| 13 | El GND | En el suelo | |
| 14 | D3P | Ingreso de datos de diferenciales MIPI positivos | |
| 15 | D3N | Ingreso de datos de diferenciales negativos de MIPI | |
| 16 | El GND | En el suelo | |
| 17 | El número de unidades de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control de la unidad de control. | ||
| 18 | El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de la temperatura de la atmósfera. | Una fuente de alimentación para la potencia analógica. | |
| 19 | |||
| 20 | No incluido | No hay conexión. | |
| 21 | No incluido | No hay conexión. | |
| 22 | No incluido | No hay conexión. | |
| 23 | No incluido | No hay conexión. | |
| 24 | RSTB | Reinicie el pin. | |
| 25 | Se trata de la siguiente: | Control del modo de espera. | |
| 26 | No incluido | No hay conexión. | |
| 27 | El GND | En el suelo | |
| 28 | - ¿ Qué? | Cátodo LED | |
| 29 | - ¿ Qué? | ||
| 30 | El GND | En el suelo | |
| 31 | No incluido | No hay conexión. | |
| 32 | El GND | En el suelo | |
| 33 | El GND | En el suelo | |
| 34 | No incluido | No hay conexión. | |
| 35 | A. No | Anodo LED | |
| 36 | A. No | ||
| 37 | El GND | En el suelo | |
| 38 | VDD ((3.3V) | Una fuente de alimentación para la potencia analógica. | |
| 39 | VDD ((3.3V) | ||
| 40 | No incluido | No hay conexión. |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Los valores | Unidad | |
| - ¿Qué es eso? | - ¿Qué quieres decir? | |||
| Tensión de alimentación digital | VCI | - No hay nada.3 | 4.0 | V. |
| Tensión de alimentación digital | CICV | - No hay nada.3 | 4.0 | V. |
Condiciones de funcionamiento
| Punto de trabajo | El símbolo | Los valores | Unidad | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | |||
| Tensión de alimentación digital | VDD | 3.0 | 3.3 | 3.6 | V. |
| Tensión de alimentación digital | CICV | 1.6 | - | 3.6 | V. |
| Tensión de entrada lógica | Se trata de: | 0.7VDD | - | VDD | V. |
| VIL | El GND | - | 0.3VDD | V. | |

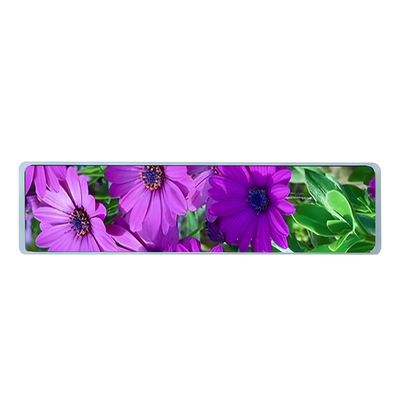

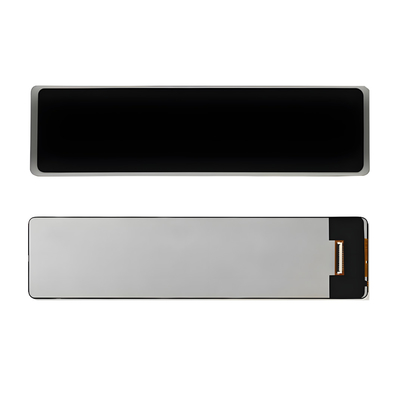

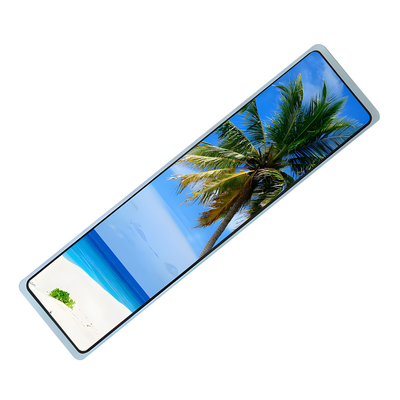

Imagen del producto
