Datos del producto:
|
| Producto: | 6.2 pulgadas TFT RGB | Resolución: | pixeles 1024x600 |
|---|---|---|---|
| Número de modelo.: | Los requisitos de seguridad de las aeronaves deben cumplirse en todos los casos. | Luminancia superficial: | 1000 cd/m2 (nits) |
| Pantalla táctil: | Sin | Dirección de visión: | IPS, ángulo de visión completo |
| Número del pin: | 50 alfileres | Conexión: | ZIF |
| Interfaz: | Pedazos del RGB 24 | Duración del LED: | 40,000 horas |
| Dimensión de contorno: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Top:: | -30°C a +80°C |
| Área activa: | 137.47 ((W) x 77.23 ((H) (mm) | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT industrial de 1000 nits,Display TFT RGB para uso industrial,6Display TFT industrial de 2 pulgadas |
||
** Descarga de la hoja de datos **
6.2 pulgadas 1024*600 IPS TFT LCD Interfaz RGB Introducción del producto
La interfaz RGB es una interfaz paralela tradicional que transmite las señales de los canales de color rojo, verde y azul por separado.y muestra la imagen sintetizando las señales de estos tres canalesLa interfaz RGB tiene las características de transmisión de señal estable y reproducción de color precisa. Es adecuada para aplicaciones con altos requisitos de color, como el diseño industrial,Muestra de publicidad, etc. El costo de la interfaz RGB es relativamente bajo, y hay muchas líneas de señal, que pueden proporcionar más señales de control y facilitar la conexión con varios dispositivos de control.
Este modelo SFTO620BH-7180AN cuenta con una pantalla de interfaz RGB diagonal de 6.2 pulgadas, matriz de puntos 1024 * 600 y tecnología IPS,que permite a los usuarios experimentar una experiencia visual perfecta desde diferentes ángulosSu voltaje de funcionamiento es de sólo 3V-3.6V, con un voltaje típico de 3.3V y un brillo de superficie de 1000nits.Los usuarios pueden añadir RTP o CTP en la pantalla de visualización para mejorar el efecto de la interacción hombre-computadora.
|
Características
|
Tamaño | 6.2 pulgadas |
| Resolución | 1024 (horizontal) * 600 (vertical) | |
| Interfaz | RGB de 24 bits | |
| Tipo de conexión | Conector | |
| Profundidad del color | 16.7M | |
| Tipo de tecnología | a-Si | |
| Puntuación de los píxeles (mm) | 0.13425 por 0.12872 | |
| Configuración de píxeles | Bandas verticales de RGB | |
| Modo de muestra | Normalmente negro | |
| IC del controlador de LCD | - | |
| Dirección de visión | IPS, todas las vistas | |
| Dirección de inversión de la escala gris | Todos los | |
|
Mecánica
|
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | 143.37 por 87.13 por 2.56 |
| Área activa (mm) | 137.472 por 77.232 | |
| Con / sin TSP | Sin TSP | |
| Peso (g) | DTD | |
| Números de LED | 20 LED |
6.2 pulgadas 1024*600 IPS TFT LCD Interfaz RGB Dibujo del producto
Descripción del pin de interfaz
| No. | El símbolo | Función |
| 1,2 | VLED+ | Potencia para la luz de fondo LED (ánodo) |
| 3,4 | VLED- | Potencia para retroiluminación LED (catodo) |
| 5 | El GND | Terreno de potencia |
| 6 | No incluido | No se conecta |
| 7 | El DVDD | El poder digital |
| 8 | No incluido | No se conecta |
| 9: | DE | Se activan los datos. |
| 10 | El VSD | Entrada de sincronización vertical, polaridad negativa |
| 11 | El HSD | Entrada de sincronización horizontal, polaridad negativa |
| 12 a 19 | B7-R0 | Datos azules |
| 20 a 27 | G7-G0 | Datos verdes |
| 28 a 35 años | R7-R0 | Datos rojos |
| 36 | El GND | En el suelo |
| 37 | El DCLK | Señales de colocación |
| 38 | El GND | Display encendido/apagado |
| 39 | El SHLR | Control de la pantalla izquierda o derecha |
| 40 | Número de identificación | Control de visualización hacia arriba / abajo |
| 41 | No incluido | No se conecta |
| 42 | No incluido | No se conecta |
| 43 | VPP | Potencia OTP ((+7,8V) |
| 44 | RSTB | Pin de reinicio global. Bajo activo para entrar en estado de reinicio. Reinicio OTP Sugiere conectar con un circuito de reinicio RC para estabilidad. Normalmente tire alto. (R=10KΩ, C=1μF) |
| 45 | El SCL | OTP Entrada de reloj serie |
| 46 | No incluido | No se conecta |
| 47 | No incluido | No se conecta |
| 48 | El GND | Terreno de potencia |
| 49 | El SDA | OTP Entrada de datos de serie |
| 50 | Las empresas | OTP Chip seleccione el pin |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | En el caso de las | Se trata de: | Unidad |
| Válvula de alimentación | VDD | - No hay nada.3 | 5.0 | V. |
| Voltado de la señal de entrada | El vino | - No hay nada.3 | VDD + 0.3 | V. |
| Tensión de salida lógica | Votación | - No hay nada.3 | VDD + 0.3 | V. |
| Temperatura de funcionamiento | Tópico de las emisiones | - 30 años. | 80 | °C |
| Temperatura de almacenamiento | TSTG | - 30 años. | 80 | °C |
Luces de fondo de conducción
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
| Corriente de LED | Si | - | 100 | - | - ¿Qué es? |
| Consumo de energía | - | - | MW | ||
| Váltidad del LED | VF | - | 24 | - | V. |
| Tiempo de vida del LED | El punto de partida es: | 25000 | - | - ¿ Qué? |
Características ópticas
| Las partidas | El símbolo | Condición | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
|
Ángulos de visión |
θT |
Centro CR≥10 |
- | 80 | - |
El grado. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| Relación de contraste | El CR | Θ = 0 | 800 | 1000 | - | - | |
| Tiempo de respuesta | Tones | 25.C | - | 30 | 35 | ms | |
| - ¿Qué es esto? | - | - | - | ||||
|
Cromaticidad |
Blanco | XW |
Luz de fondo encendida |
- | 0.309 | - | - |
| YW | - | 0.347 | - | - | |||
| El rojo | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| El verde | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| El azul | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| Uniformidad | - ¿ Qué? | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| Luminancia |
- ¿ Qué? |
800 | 900 | 1100 | |||

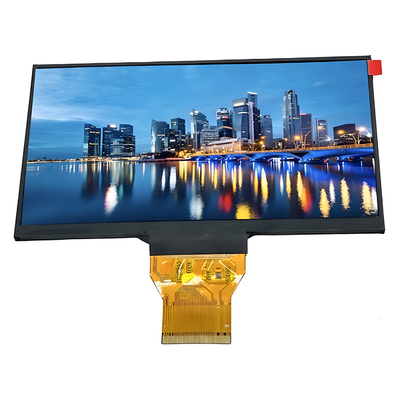

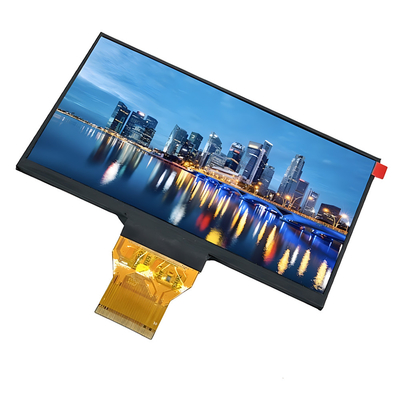

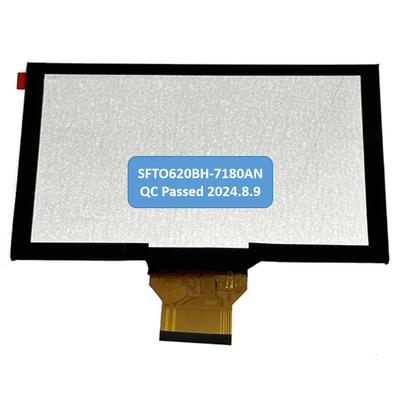

6.2 pulgadas 1024*600 IPS TFT LCD Interfaz RGB Imagen del producto
Pruebas de medio ambiente y fiabilidad
| - No, no lo sé. | Punto de ensayo | Condición | Las observaciones |
|
1 |
Operación a altas temperaturas |
T = + 80 ° C, 240 horas |
Nota 1 IEC60068-2-2, GB2423. 2-89 y otras especificaciones |
| 2 | Operación a baja temperatura | Ta = -30 ° C, 240 horas | Nota 2 CEI60068-2-1 GB2423.1-89 |
| 3 | Almacenamiento a alta temperatura | Ta= +80 ° C, 240 horas | El uso de la tecnología de la tecnología de la información es un requisito esencial para la aplicación de la tecnología de la información. |
| 4 | Almacenamiento a baja temperatura | Ta = -30 ° C, 240 horas | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| 5 | Almacenamiento a altas temperaturas y humedad | Ta= +60°C, 90% de humedad corporal máxima, 160 horas |
Se aplicará la norma IEC 60068-2-3. Se aplicará el procedimiento siguiente: |
|
6 |
Choque térmico (sin funcionamiento) |
-30°C 30 min ~ +80°C 30 min Tiempo de cambio: 5 min, 30 Ciclo |
Empieza con el frío. temperatura, finaliza con alta temperatura Las condiciones de ensayo de las máquinas de ensayo y de las máquinas de ensayo Se trata de un sistema de control de las emisiones de gases. |
|
7 |
Descarga electrostática (operación) |
C=150pF, R=330 Ω, 5 puntos por panel El aire: ±8KV, 5 veces; contacto: ±4KV, 5 tiempo; (Ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
Se aplicará la norma IEC 61000-4-2. La autoridad competente podrá adoptar medidas para evitar que se produzca una infracción. |
|
8 |
Vibración (No operativo) |
Rango de frecuencia: 10 ~ 55Hz, golpes: 1.mm barrido: 10Hz ~ 55Hz ~ 10Hz 2 horas para cada dirección de X.Y.Z. (condición del envase) |
Se aplicará la norma IEC 60068-2-6. Se aplicará el procedimiento siguiente: |
| 9 | Choque (no funcionamiento) |
60G 6 ms, ± X, ± Y, ± Z 3 veces para cada dirección |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
| 10 | Prueba de caída del paquete |
Altura: 80 cm, una esquina, 3 bordes, 6 superficies |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
