Datos del producto:
|
| Palabras clave: | 7 pulgadas LCD TFT LVDS | Pantalla táctil: | Sin |
|---|---|---|---|
| Resolución: | 1024*600 | Capa de vidrio: | Producción de productos |
| Interfaz: | El LVDS | Luminancia superficial: | 1000 cd/m2 |
| Temperatura de funcionamiento.: | -30 a +80 °C | Temperatura de almacenamiento.: | -30 a + 85 °C |
| Duración del LED: | 40,000 horas | Número de pines: | 20 PERNOS |
| Control de la tabla: | Con el | Dirección de visión: | Todos los ángulos de visión |
| Resaltar: | Display TFT de 7 pulgadas de grado industrial,1000 nits de grado industrial |
||

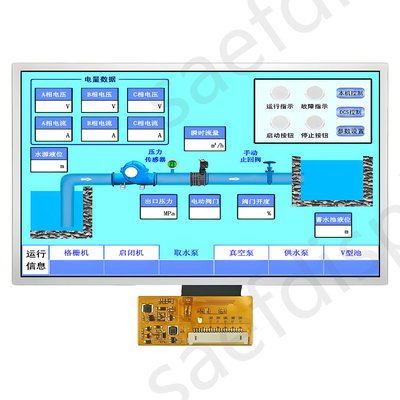

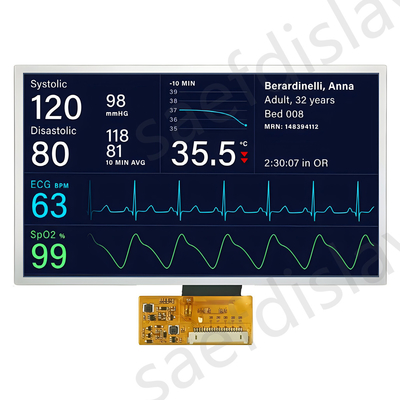

7" LVDS TFT LCD de 20 pines Introducción del producto
Número de modelo. :Los requisitos de seguridad de las aeronaves deben cumplirse en todos los casos.
El modelo SFTO700SH-7168A10-N es una interfaz LVDS de 7 pulgadas (señalización diferencial de bajo voltaje) con pantalla LCD TFT de matriz activa en color que admite una resolución de 1024x600 puntos.Esta pantalla TFT de grado industrial es un módulo de pantalla LCD de tipo IPS y de alto brillo (1000 nits)El módulo cuenta con un amplio ángulo de visión gracias al panel IPS que es una de las técnicas más populares en el mercado ahora.2144 ((H) ×85.92(V) mm. Este monitor TFT admite interfaz LVDS. Con la ayuda de superficies de visualización anti-brillo, la pantalla no refleja la luz y mantiene una mejor calidad de imagen bajo la luz solar,Aplicación adecuada en exteriores.
El voltaje de alimentación oscila entre 3,0 V y 3,6 V; el valor típico es de 3,3 V. Funciona en un rango de temperatura de -30 a +80 °C, la temperatura de almacenamiento oscila entre -30 y +85 °C.
Especificaciones generales
|
- No, no es así. |
Punto de trabajo | Especificación | Unidad |
| 1 | Tamaño del panel | 7 | pulgadas |
| 2 | Número de píxeles | 1024 × 3 ((RGB) × 600 | Píxeles |
| 3 | Área activa | 154.2144 ((H) ×85.92 ((V) | En el caso de los |
| 4 | Pitch de los píxeles | 0.1506 ((H) ×0.1432 ((V) | En el caso de los |
| 5 | Dimensión de contorno | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | En el caso de los |
| 6 | Disposición de los píxeles | RGB - franja | - |
| 7 | Modo de muestra | IPS con Normalmente Negro | - |
| 8 | Dirección de visión | TODO Dirección de visión | - |
| 9 | Muestra el color | 16.7M | - |
| 10 | Interfaz | El LVDS | - |
| 11 | Iluminación de fondo | LED blanco | - |
| 12 | Brillo | 1000 | cd/m2 |
| 13 | IC de la unidad | - | - |
| 14 | Temperatura de funcionamiento | -30 ~ 80 | oC |
| 15 | Temperatura de almacenamiento | -30 ~ 85 | oC |
| 16 | Peso | No se puede obtener información sobre el producto. | G |
IPS TFT LCD 7" LVDS 1000nits 1024x600 puntos ProductoDibujo
Definición del pin
|
El pin - No, no es así. |
El símbolo | En el caso de las empresas | Función |
| 1 | VDD | P | La fuente de alimentación VDDIN=3,3V |
| 2 | VDD | P | La fuente de alimentación VDDIN=3,3V |
| 3 | Se trata de una | Yo... | La fuente de alimentación VDDIN ((3.3~5.0V) |
| 4 | El GND | P | En el suelo |
| 5 | RXIN0N | Yo... | Datos del diferencial 0-LVDS |
| 6 | RXIN0P | Yo... | Datos del diferencial 0+LVDS |
| 7 | El GND | P | En el suelo |
| 8 | RXIN1N | Yo... | Datos de diferenciales 1-LVDS |
| 9 | RXIN1P | Yo... | Datos del diferencial 1+LVDS |
| 10 | El GND | P | En el suelo |
| 11 | RXIN2N | Yo... | Datos diferenciales de 2 LVDS |
| 12 | RXIN2P | Yo... | Datos de diferenciales 2+LVDS |
| 13 | El GND | P | En el suelo |
| 14 | RX_CLKN | Yo... | - Entrada de reloj diferencial LVDS |
| 15 | RX_CLKP | Yo... | +Introducción de reloj diferencial LVDS |
| 16 | El GND | P | En el suelo |
| 17 | RXIN3N | Yo... | Entrada de reloj diferencial 3-LVDS |
| 18 | RXIN3P | Yo... | Entrada de reloj diferencial 3+LVDS |
| 19 | PWM | Yo... | Brillo de la luz de fondo:aplicar una señal de voltaje CC de 0,7V a 1,4V |
| 20 | VLED | P | La fuente de alimentación VLED=5~12V ((tipo.) |
Condiciones de funcionamiento típicas
| Punto de trabajo | El símbolo | Los valores | Unidad | |||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
| Tensión de alimentación digital | VDD | 3 | 3.3 | 3.6 | V. | |
| Fuente de alimentación para LED | VLED | 4.8 | 5 | 12 | V. | |
| El IC de alimentación proporciona tensión | AVEE | -6 años | - 5 años | - Cuatro.5 | V. | |
| AVDD | 4.5 | 5.5 | 6 | V. | ||
| El circuito integrado del controlador proporciona tensión internamente | VGH | 9 | - | 20 | V. | |
| VGL | -20 años. | - | -9 años | V. | ||
| Voltado de la señal de entrada | Bajo nivel | VIL | 0 | - | 0.3*VDD | V. |
| Alto nivel | VIH | 0.7*VDD | - | VDD | V. | |
Especificaciones de la luz de fondo
| Punto de trabajo | El símbolo | Los valores | Unidad | En el caso de la | ||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
| Válvulas de carga | VF | 19.6 | 21 | 23.1 | V. | |
| Corriente hacia adelante | Si es | 55 | 60 | 65 | - ¿Qué es? | Si = 20mA/1-chip |
| Tensión de la señal PWM | PWM_h | 2 | 3.3 | 3.6 | V. | - |
| PWM_l | 0 | - | 0.5 | - | ||
| Frecuencia de salida PWM | PWM_f | - | 200 | 20 mil. | HZ | - |
| LED habilitar Voltado | En el caso de las empresas | 2.6 | 3.3 | 3.6 | V. | - |
| En el caso de las empresas | 0 | - | 0.4 | - | ||
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condición | Los valores | Unidad | |||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | |||||
| ViÁngulo de giro | ¿Qué quieres decir? | CR ≥ 10 | - | 85 | - | Grado | |
| El D | - | 85 | - | ||||
| El | - | 85 | - | ||||
| I R | - | 85 | - | ||||
| Tiempo de respuesta | TON+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| Es normal. | |||||||
| la observación | |||||||
| ángulo | |||||||
| Proporción de contraste | El CR | 400 | 500 | - | - | ||
| Luminancia | - ¿ Qué? | 1000 | - | cd/m2 | |||
| Uniformidad de la luminancia | YU | 70 | 75 | - | % | ||
| Cromaticidad del color (CIE1931) | Blanco | WX | 0.276 | 0.296 | 0.316 | ||
| En el caso de las | 0.302 | 0.322 | 0.342 | ||||
| El rojo | RX | - | - | - | |||
| RY | - | - | - | ||||
| El verde | GX | - | - | - | |||
| En el caso de las empresas | - | - | - | ||||
| El azul | BX | - | - | - | |||
| Por el | - | - | - | ||||

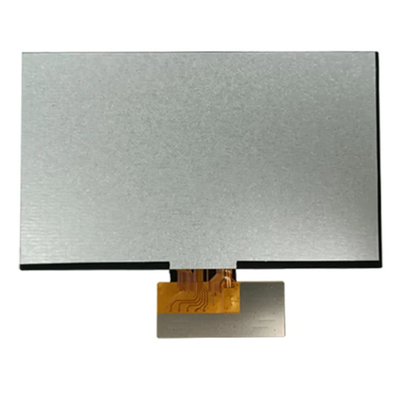

IPS TFT LCD 7" LVDS 1000nits 1024x600 puntos Producto Iel mago
