Datos del producto:
|
| Producto: | TFT RGB de 9 pulgadas | Resolución: | 800 RGB x 480 |
|---|---|---|---|
| Pantalla táctil: | RTP | Interfaz: | RGB |
| Luminancia superficial: | 400 cd/m2 (nits) | Dirección de visión: | 6 horas |
| Número del pin: | 50 pines | Esquema de la oscuridad.: | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) (mm) |
| Área activa: | 201.8 (H) x 114.5 (V) (mm) | Tratamiento de la superficie: | Revestimiento duro ((3H) |
| Muestra los colores: | 16,7 M | Conexión: | ZIF |
| Temperatura de funcionamiento.: | -20 °C a +70 °C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 9 pulgadas pantalla de pantalla de dispositivo de belleza,Pantalla de visualización de dispositivos de belleza de 800x480,Pantalla de visualización del dispositivo de belleza RTP |
||

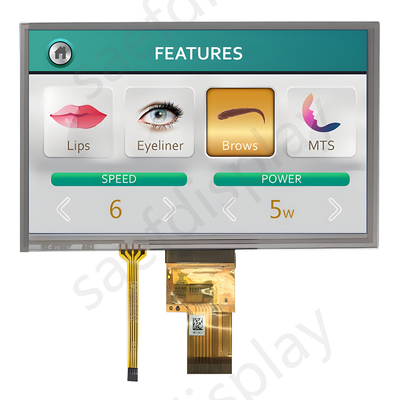

9 pulgadas TFT LCD 800x480 con RTP Introducción del producto
SFTO900SH-7170A4T es una pantalla LCD TN TFT de alto brillo de 800 × 4800. El tamaño del módulo es de 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm, con un área efectiva de 201.8 × 114.5 mm y una diagonal de 9 pulgadas.Este módulo TFT adopta la tecnología TN, con una relación de aspecto típica de 4:3 y un amplio ángulo de visión (70/70/50/70 grados), que tiene una buena ventaja de coste y mejora la experiencia visual de los clientes de sus productos.
Además, SFTO900SH-7170A4T ofrece tres características del producto: alto brillo (1000 cd/m2), alto contraste (800:1) y anti-reflejo.Estas características mejoran la visualización de la imagen en entornos de iluminación complejos, mejorando la experiencia visual de los productos del cliente en diversas condiciones.
El módulo TFT adopta una interfaz RGB de 24 bits (conector Hirose FT12A-50S-0.5H).Se utiliza ampliamente en instrumentos y medidores, dispositivos Bueaty, dispositivos GPS, terminales POS, lectores de efectivo, escáneres,Automatización del hogar, llamadas de conferencia, analizadores, electrodomésticos, automatización del hogar y sistemas de seguridad.
Características
| Punto de trabajo | Especificación |
| Tamaño del LCD | 9.0 pulgadas (diagonal) |
| Elemento de conductor | matriz activa de a-Si TFT |
| Resolución | El valor de las emisiones de dióxido de carbono es el valor de las emisiones de dióxido de carbono. |
| Modo de muestra | Normalmente blanco, transmisible |
| El punto de paso | 0.0825 ((W) × 0.2327 ((H) mm |
| Área activa | 198.000(W) × 111.696 ((H) mm |
| Tamaño del módulo | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| Tamaño del módulo ((con RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| Tratamiento de la superficie | Protección contra el deslumbramiento |
| Disposición de colores | Bandas RGB |
| Interfaz | RGB |
| Dirección de visualización ((Inversión gris) | 6 horas |
| Consumo de energía de la luz de fondo | 2.046W (tipo) |
| Consumo de energía del panel | 0.360W (tipo) |
| Peso | DTD |
9 pulgadas TFT LCD 800x480 con producto RTPDibujo
Calificaciones máximas absolutas
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
|
| - ¿Qué es eso? | - ¿Qué quieres decir? | ||||
|
Válvula de potencia |
El DVDD | - No hay nada.3 | 5.0 | V. | |
| AVDD | - No hay nada.5 | 13.5 | V. | ||
| VGH | 13.0 | 19.0 | V. | ||
| VGL | - 12 años.0 | - Dos. - ¿Qué quieres decir?0 | V. | ||
| VGH-VGL | - | 31.0 | V. | ||
|
Temperatura de operación Temperatura de almacenamiento |
El TOP | -20 años. | 70 | °C | |
| TST | - 30 años. | 80 | °C | ||
| Voltado inverso del LED | V.R. | - | 1.2 | V. | Cada LED Nota 2 |
| Dirección de corriente LED | Si | - | 25 | - ¿Qué es? | Cada LED |
Consumo actual
(GND=AVSS=0V)
|
Punto de trabajo |
El símbolo |
Los valores |
Unidad |
En el caso de la |
||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | ||||
|
Corriente para el conductor |
El IGH | - | 0.3 | 1 | - ¿Qué es? | VGH = 17,0 V |
| GIL | - | 0.3 | 1 | - ¿Qué es? | VGL = -5,0V | |
| DIVD | - | 5.5 | 10 | - ¿Qué es? | VCC = 3,3 V | |
| En el caso de las empresas | - | 32 | 50 | - ¿Qué es? | Válvulas de corriente eléctrica | |
Condiciones de conducción de la luz de fondo
|
|
El símbolo |
Los valores |
Unidad |
||
| - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | |||
| Voltado para retroiluminación LED | VL | 8.4 | 9.3 | 10.2 | V. |
| Corriente para retroiluminación LED | El | 198 | 220 | 242 | - ¿Qué es? |
| Tiempo de vida del LED | - | 40,000 | - | - | - ¿ Qué? |
Definición del pin
| - No, no es así. | El símbolo | - ¿ Por qué? | Función |
| 1 | VLED | - | Potencia para retroiluminación LED |
| 2 | VLED | - | Potencia para retroiluminación LED |
| 3 | GLAD | - | Base para retroiluminación LED |
| 4 | GLAD | - | Base para retroiluminación LED |
| 5 | El GND | P | Terreno de potencia |
| 6 | VCOM (Comunidad de Control de Vuelos) | Yo... | Voltagem común |
| 7 | El DVDD | P | Energía para el circuito digital |
| 8 | Modo de trabajo | Yo... | Seleccionar el modo DE/SYNC |
| 9 | DE | Yo... | Posibilidad de entrada de datos |
| 10 | V.S. | Yo... | Entrada de sincronización vertical |
| 11 | HC | Yo... | Entrada de sincronización horizontal |
| 12 - 19 | B7 - B0 | Yo... | Datos en azul (MSB) |
| 20 - 27 años | G7 - G0 | Yo... | Datos en verde (MSB) |
| 28 a 35 años | R7 y R7 | Yo... | Datos en rojo (MSB) |
| 36 | El GND | P | El poder de tierra |
| 37 | DCLK | Yo... | Reloj de muestra |
| 38 | El GND | P | El poder de tierra |
| 39 | El número de personas | Yo... | Selección izquierda / derecha |
| 40 | U/D | Yo... | Selección hacia arriba/abajo |
| 41 | VGH | P | Puerta encendida |
| 42 | VGL | P | Puerta de apagado de tensión |
| 43 | AVDD | P | Potencia para circuito analógico |
| 44 | Reinicio | Yo... | Pin de reinicio global. |
| 45 | No incluido | - | No hay conexión. |
| 46 | VCOM (Comunidad de Control de Vuelos) | Yo... | Váltidad común |
| 47 | DITHB | Yo... | Función de contención |
| 48 | El GND | P | El poder de tierra |
| 49 | No incluido | - | No hay conexión. |
| 50 | No incluido | - | No hay conexión. |
9 pulgadas TFT LCD 800x480 con producto RTPImagen
Prueba de fiabilidad
| Punto de ensayo |
Condición de ensayo
|
Inspección después del ensayo |
| Operación a altas temperaturas | 85 °C durante 96 horas |
Una vez finalizado el ensayo, las muestras de LCD probadas deberán colocarse en un ambiente interior con temperatura y humedad normales durante 2-4 horas o más antes de la inspección funcional y visual.Las muestras no podrán presentar los siguientes defectos:: 2Cada módulo probado sólo puede utilizarse para uno de los proyectos de ensayo. |
| Operación a baja temperatura | -30°C durante 96 horas | |
| Almacenamiento a alta temperatura | 85 °C durante 96 horas | |
| Almacenamiento a baja temperatura | -30°C durante 96 horas | |
| Operación de alta temperatura Operación de humedad | 60°C, 90% de H.R. durante 72 horas | |
| Choque térmico | -10°C (~ 30 min) ~ +25°C (~ 5 min) ~ +60°C (~ 30 min) durante 10 ciclos | |
| Prueba de vibración (sin operación) |
Frecuencia: 10~55Hz Amplitud:1.0 mm Tiempo de barrido: 11 min. Período de ensayo: 6 ciclos para cada dirección de X, Y, Z |
|
| Prueba de electricidad estática | Toque ±4KV, contacto con el aire ±8KV |
