Datos del producto:
|
| Producto: | exhibición de TFT de 2,8 pulgadas | Resolución: | 240*320 |
|---|---|---|---|
| Dirección de visión: | 12:00 | Interfaz: | El SPI |
| Control de conducción: | ILI9341V | Pantalla táctil: | sin panel táctil |
| Dimensión del vidrio de cubierta: | Personalizable | Número del pin: | 13 alfileres |
| Conexión: | FPC | Luminancia superficial: | 500 cd/m2 |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | exhibición del lcd del tft de 2,8 pulgadas,Display LCD TFT con interfaz en serie SPI |
||
2.8 pulgadas TFT pantalla LCD 240x320 puntos TN SPI Interfaz Introducción del producto
Resumen rápido del producto
Descripción
SF-TC280P-8722B-N es un módulo SPI TFT-LCD de 2.8 pulgadas en modo retrato con una resolución de 240x320 píxeles.su voltaje de funcionamiento ((Vdd) entre 2.6V a 3.3V, valor típico de 2.8V. La dirección de visión de este módulo es de 12 horas y la relación de contraste 400:1.
SF-TC280P-8722B-N es un TFT-LCD en modo retrato con un brillo de 500 nits (valor típico).su temperatura de almacenamiento oscila entre -30°C y +80°CEs ideal para sistemas de puertas de seguridad, mini reproductor de audio, monitor de bebés y otros dispositivos de mano.
2.8 pulgadas TFT pantalla LCD 240x320 puntos TN SPI Interfaz Dibujo del producto
![]()
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | LEDK | Yo... | Cátodo LED |
| 2 | El LEDA | Yo... | Anodo LED |
| 3 | El GND | Yo... | Terreno de potencia |
| 4 | Las empresas | Yo... | Pin de entrada para la señal de selección de chips |
| 5 | RS | Yo... | En SPI de 4 líneas, este pin se utiliza como D/CX (selección de datos/comandos). |
| 6 | El SCL | Yo... | En Interfaz Serial, esto se usa como SCL. |
| 7 | Reinicio | Yo... | Este pin se utiliza para seleccionar DATA o Comando en la interfaz paralela |
| 8 | ODS | En el caso de las empresas | Señales de salida |
| 9 | El SDA | Yo... | Señales de entrada |
| 10 | El GND | Yo... | Terreno de potencia |
| 11 | VDD | Yo... | Fuente de alimentación1.8V/2.8V Tensión |
| 12 | VDD | Yo... | Fuente de alimentación 2.8V Voltado |
| 13 | El GND | Yo... | Terreno de potencia |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | 12 | 15 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 80MA | - |
| Corriente de suministro | Si es | - | 80 | 80 | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 256 | - | MW | - | |
| Intensidad luminosa para LCM |
- |
- | 500 | - | Cd/m2 | Si = 80MA | Sin CTP |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 80MA | - |
| Color de luz de fondo | Blanco | ||||||
Características ópticas
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| En el minuto. | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 25 | - | - ¿ Por qué? | (1) y (2) | |
| 2 | Tasa de contraste | Crónica |
θ=0, Ángulo de visión normal |
300 | 400 | - | - | (1) y (3) | |
| 3 |
Visión Ángulo
|
¿Qué es eso? | θR | En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: | 60 | - | - ¿Qué es? | - | |
| θL | 60 | - | |||||||
| Es verdad. | Θ+ | - | 60 | - | |||||
| ¿Qué es esto? | - | 45 | - | ||||||

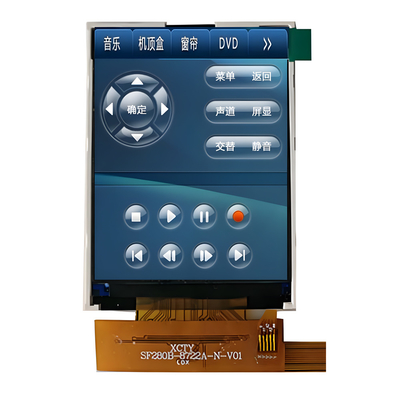

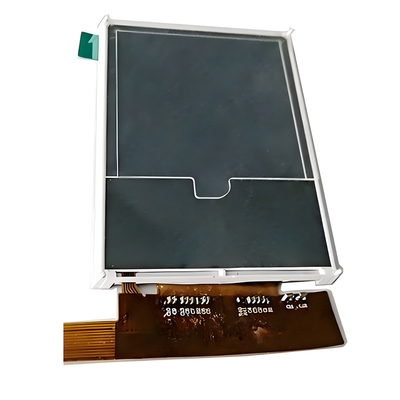

2Imagen del producto de la interfaz TN SPI de pantalla LCD TFT de.8 pulgadas 240x320 puntos
![]()
![]()
