Datos del producto:
|
| Producto: | Exhibición de TFT LCD de 2,4 pulgadas | Pantalla táctil: | Panel táctil resistente |
|---|---|---|---|
| Resolución: | 240*320 | Dimensión del vidrio de cubierta: | Personalizable |
| Dirección de visión: | 12:00 | Interfaz: | mcu 8/16/18 bits RGB, 16/18 bits 3/4 LINE |
| Número del pin: | 48 pines | Conexión: | El soldar |
| Luminancia superficial: | 350 cd/m2 | Control de conducción: | ILI9341V |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Exhibición de TFT LCD de 2,4 pulgadas,Display LCD TFT de interfaz RGB y MCU |
||
Interfaz MCU y RGB de pantalla táctil TFT LCD de 2,4 pulgadas Introducción del producto
SF-TC240H-8944A-T es una pantalla TFT-LCD de 2,4 pulgadas con una resolución de 240x320 píxeles y un brillo de 350 cd/m2.Este módulo utiliza el IC del controlador ILI9341 que admite MCU 8/16/18bit RGB y RGB 16/18bit 3/4 interfaces de línea. La dimensión del módulo de la pantalla es de 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, y el área activa es de 36,73 ((W) x 48,96 ((H) mm. Su rango de voltaje de alimentación para analógico es de 2,6V a 3,3V; el valor típico es de 2,8V.
Este módulo de visualización utiliza una pantalla tipo TN en dirección de visión 12:00. El módulo SF-TC240H-8944A-T puede funcionar a temperaturas de -20 °C a +70 °C; sus temperaturas de almacenamiento oscilan entre -30 °C y +80 °C.
Características
| Producto: | 2Display LCD TFT de 4 pulgadas |
| Resolución: | 240*320 |
| Control del conductor: | ILI9341V |
| Dirección de visión: | 12:00 |
| Número de pin: | 48 alfileres |
| Luminancia de la superficie: | 350 Cd/m2 |
| Duración del LED: | 40000 horas |
| Pantalla táctil: | Panel táctil resistivo |
| Dimensión del vidrio de la cubierta: | Personalizable |
| Interfaz: | Mcu 8/16/18 bits RGB 16/18 bits 3/4 LINE SPI |
| Conexión: | Soldadura |
| Conformidad: | Conforme con las normas REACH y RoHS |
TFT LCD de pantalla táctil resistiva de 2,4 pulgadas Interfaz MCU y RGB Dibujo del producto
Descripción del PIN
| - No, no es así. | Nombre del PIN | En el caso de las empresas | Descripción |
| 1 | YU | Yo... | Pin del panel táctil |
| 2 | El número de | Yo... | Pin del panel táctil |
| 3 | YD | Yo... | Pin del panel táctil |
| 4 | XR | Yo... | Pin del panel táctil |
| 5 | El GND | Yo... | En el suelo |
| 6 | VCI | Yo... | Fuente de alimentación 2.8V Voltado |
| 7 | VDD3 | Yo... | Fuente de alimentación 2.8V/1.8V Tensión |
| 8 | VDD3_P (((NC) | - | Abierto |
| 9 | El número de unidad de control | - | Abierto |
| 10 | BC (NC) | - | Abierto |
| 11 | Técnica de trabajo | ¿ Qué? | Pin de salida de efecto de desgarro para sincronizar la MPU con la escritura en el marco, |
| 12 a 29 | Se trata de un sistema de control de las emisiones. | En el caso de las empresas | Muestra datos de entrada y salida |
| 30 | El SDA | En el caso de las empresas | Señal de entrada en serie |
| 31 | No se puede utilizar | Yo... | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 32 | En el caso de las empresas | Yo... | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 33 | El HSYNC | Yo... | Señal de sincronización horizontal de línea |
| 34 | VSYNC | Yo... | Señal de sincronización vertical del marco |
| 35 | El RDX | Yo... | Leer el pin de entrada de la señal de estroboscopio |
| 36 | El WRX | Yo... | Escribir el pin de entrada de la señal de estroboscopio |
| 37 | El DCX | Yo... | Seleccionar la señal del registro |
| 38 | El CSX | Yo... | Pin de entrada para la señal de selección de chips |
| 39 | Reinicio | Yo... | LCM Reiniciar señal de entrada |
| 40 | Sección 2 | Yo... | Por favor, consulte la cuarta página, Seleccione el modo de interfaz MCU |
| 41 | Sección 1 | ||
| 42 | Im2 | ||
| 43 | Im3 | ||
| 44 | LED_A | Yo... | Anodo LED |
| 45 | Se aplicará el método siguiente: | Yo... | Cátodo LED |
| 46 | Se aplicará el método siguiente: | Yo... | Cátodo LED |
| 47 | Se aplicará el método de ensayo. | Yo... | Cátodo LED |
| 48 | Se aplicará el método de ensayo. | Yo... | Cátodo LED |
Calificaciones máximas absolutas
| Punto de trabajo | El símbolo | Valor | Unidad |
| Voltagem de la fuente de alimentación para la lógica | VDD | 1.6 ~ 3.3 | V. |
| Voltado de entrada | El vino | VDD + 0.3 | V. |
| Temperatura de funcionamiento | - ¿Qué es? | - De 20 a 70 años | °C |
| Temperatura de almacenamiento | Tstg | -30 a 80 años | °C |
Características de la corriente continua (VDD=2,8V,Ta=25°C)
| Punto de trabajo | El símbolo | En el minuto. | El tipo | - ¿ Qué es? | Unidad | Condición de ensayo |
| Voltado de funcionamiento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corriente de suministro | DPI | - | - | 5 | - ¿Qué es? | VDD = 2,8 V, Ta = 25 °C |
| Voltado de entrada | VIH | 0.8VDD | - | VDD | V. | - |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corriente de fuga de entrada | IIL | - Es una.0 | - | 1.0 | - ¿Qué es? | VIN = VDD o VSS |
Características electroópticas de la luz de fondo
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad | Prueba | Nota |
| Válvula de alimentación | Vf | 3.0 | 3.2 | 3.4 | V. | Si = 80 mA | - |
| Corriente de suministro | Si es | - | 80 | - | - ¿Qué es? | - | - |
| Voltagem inversa | - ¿ Qué? | - | - | 5 | V. | - | |
| Disipación de energía | Pd | - | 288 | - | MW | - | |
| Intensidad luminosa para LCM | | - | 350 | - | Cd/m2 | Si = 80 mA | - |
| Uniformidad para la CML | - | 80 | - | - | Porcentaje | Si = 80 mA | - |
| Color de luz de fondo | Blanco | ||||||

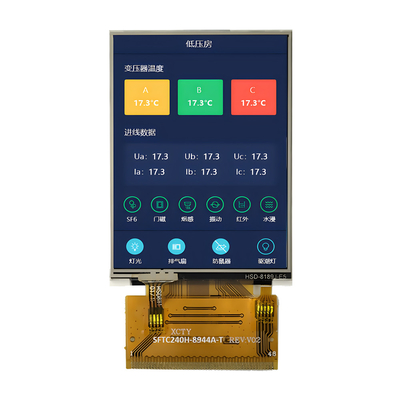

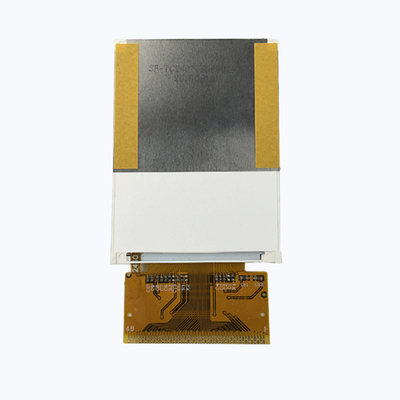

Imagen del producto de la interfaz MCU&RGB de pantalla táctil TFT LCD de 2,4 pulgadas
