Datos del producto:
|
| Producto: | Display LCD TFT RGB de 8 pulgadas | Dirección de visión: | TN 12 horas |
|---|---|---|---|
| Número del pin: | 50 pines | Interfaz: | 24 pedazos RGB |
| Resolución: | 800 RGB x 600 | Luminancia superficial: | 250 cd/m2 (nits) |
| Esquema de la oscuridad.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) | Área activa: | 162.0(H) x 121,5 ((V) (mm) |
| pantalla táctil: | RTP y CTP opcionales | Tratamiento de la superficie: | Revestimiento duro ((3H) |
| Muestra los colores: | 16,7 M | Conexión: | Enchufe |
| Temperatura de operación.: | -20 °C a +70 °C | Temperatura de almacenamiento.: | -30 °C a +80 °C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | Display TFT industrial de 8 pulgadas,Display TFT industrial de recubrimiento duro |
||
Display TFT industrial de 8 pulgadas de buena calidad 800x600 puntos 24 bits RGB 50 pinesIntroducción del producto
SFTO800FC-7008AN TFT LCD es una pantalla de 8 pulgadas TN tipo 12 de la dirección de visión de las 12 horas con una resolución de 800x600 píxeles.esta pantalla TFT SFTO800FC-7008AN está operada a 3.3V (tensión de potencia), Vdd es de 3,0V a 3,6V.

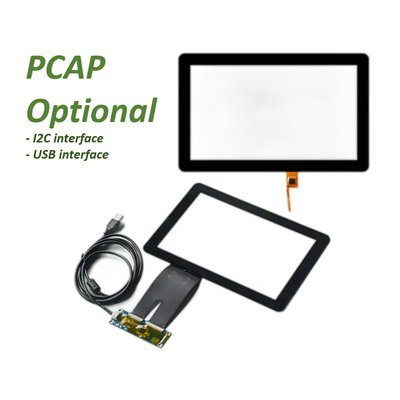

SFTO800FC-7008AN está diseñado con paneles táctiles capacitivos y resistivos, IIC e interfaz USB opcionales.El LCD táctil TFT SFTO800FC-7008AN está en buenas condiciones de calidadComo una pantalla de grado industrial, este producto se utiliza ampliamente en aplicaciones industriales y médicas, terminal POS, HMI, automatización del hogar, sistema de seguridad, etc.
Características
| Producto: | Display LCD TFT de 8 pulgadas en color RGB |
| Resolución: | 800 RGB x 600 |
| Luminancia de la superficie: | 250 Cd/m2 (nits) |
| Dirección de visión: | TN 12 horas |
| Interfaz: | 24 bits RGB |
| Esquema de la luz: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Número del pin: | 50 pines |
| Área activa: | 162.0(H) X 121,5 ((V) (mm) |
| Tratamiento de la superficie: | Revestimiento duro ((3H) |
| Conexión: | Enchufe |
| Pantalla táctil: | RTP y CTP opcionales |
| Color de visualización: | 16.7 M |
| Temperatura de funcionamiento | -20°C a +70°C |
| Temperatura de almacenamiento: | -30°C a +80°C |
| Certificado: | Se aplicará la norma ISO 9001:2015 / ISO 14001:2015 |
| Conformidad: | Conforme con las normas REACH y RoHS |
>Esta pantalla TFT de 8 pulgadas es una pantalla LCD TFT de matriz activa en color que utiliza un TFT de silicio amorfo (transistor de película delgada) como dispositivo de conmutación activo.
>Esta pantalla LCD PCAP TFT de 8 pulgadas cuenta con un diseño de pantalla táctil capacitiva con vidrio de cubierta que se puede personalizar según los requisitos del cliente.
>La gama de colores típica de esta pantalla TFT de 8 pulgadas es de 50% Min.45%.
> Este TFT LCD de 8 pulgadas tiene un tiempo de respuesta típico de 30 ms y un máximo de 35 ms.
> Esta pantalla LCD TFT de 8 pulgadas de 800x600 tiene una relación de contraste de Tipo:1000 Min:800.
>Este monitor RGB TFT de 8 pulgadas puede funcionar en un amplio rango de temperatura de -20 grados a +70 grados.
>Este TN TFT LCD de 7 pulgadas es un producto verde y respetuoso con el medio ambiente, libre de RoHS y halógenos.
>Este monitor táctil capacitivo de 8 pulgadas tiene bajo voltaje de conducción y bajo consumo de energía.
Display TFT industrial de 8 pulgadas de buena calidad 800x600 puntos 24 bits RGB 50 pinesDibujo del producto
Definición del pin
Pin1-2 LEDA Anodo de luz trasera
Pin3-4 LEDK Cátodo de luz trasera
Pin5 GND En el terreno
Pin6 VCOM Para la entrada externa de VCOM en CC
Pin7 DVDD de potencia digital
Se selecciona el modo DE/SYNC de PIN8
Se trata de una señal de acceso a datos.
Sinal de sincronización de pin10 VS marco
Pin11 HS señal de sincronización de línea
Pin12-19 B7-B0 Autobús de datos
El bus de datos de la dirección de acceso
El bus de datos R7-R0
Pin36 GND En el terreno
Pin37 DCLK señal de reloj de puntos
Pin38 GND En el terreno
Pin39 L/R Fuente de control de la secuencia derecha o izquierda.
Pin40 U/D Puerta de control de escaneo hacia arriba o hacia abajo
Pin41 VGH Potencia positiva para TFT
Pin42 VGL Potencia negativa para TFT
Punto 43 AVDD Potencia analógica
Pin44 RESETGlobal pin de señal de reinicio.Activa bajo para entrar en estado de reinicio.Sugiero conectar con un circuito de reinicio RC para estabilidad.normalmente tira alto.
Pin45 NC No se conecta
Pin46 VCOM Para la entrada externa de VCOM en CC
Pin47 DITHB Configuración de desaceleración.DITH=H6 resolución de 6 bits;DITH=L8 resolución de 8 bits ((configuración predeterminada)
Pin48 GND En el terreno
Pin49 NC No se conecta
Pin50 NC No se conecta

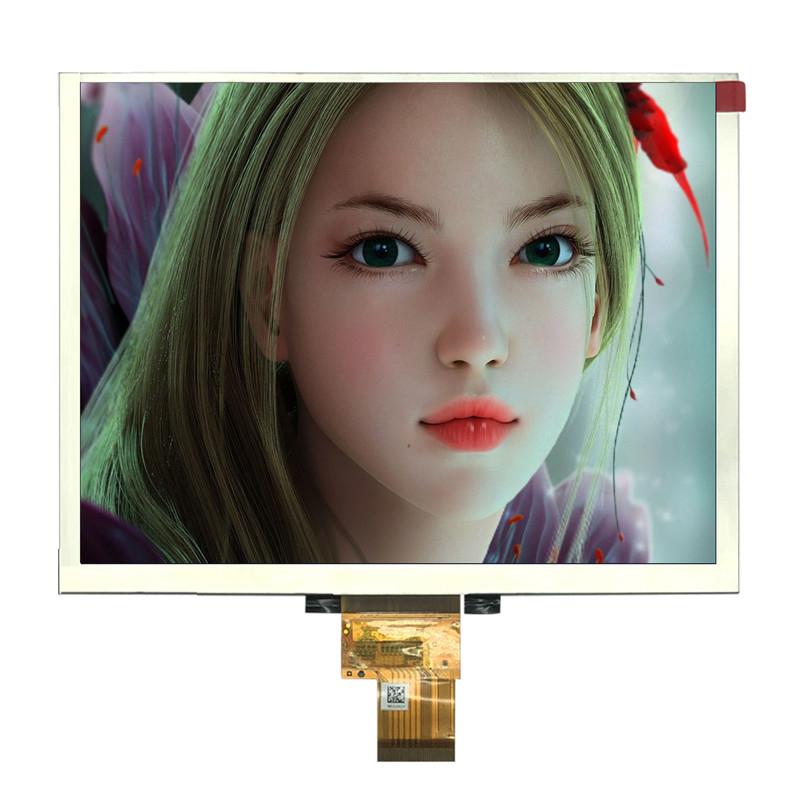

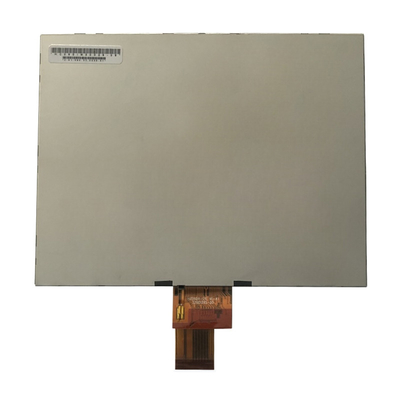

Display TFT industrial de 8 pulgadas de buena calidad 800x600 puntos 24 bits RGB 50 pines Imagen del producto
