Datos del producto:
|
| Producto: | 2Display LCD TFT de 8 pulgadas | Resolución: | 480x640 puntos |
|---|---|---|---|
| Control de conducción: | ILI9806E, o ST7701 o equivalente | Pantalla táctil: | Sin pantalla táctil (personalizable) |
| Dimensión del vidrio de cubierta: | Personalizable | Dirección de visión: | Libre (80/80/80/80) |
| Esquema de la oscuridad.: | Se trata de una muestra de las características de las máquinas de la categoría M1 y M2 de la categor | Área activa: | 43.20 x 57,60 mm |
| Interfaz: | RGB (personalizable) | Conexión: | Tipo del conector de FPC |
| Número del pin: | 40 alfileres (personalizables) | Luminancia superficial: | 260 cd/m2 (nits) |
| Válvula de alimentación: | 3,2 V | Tipo de luz de fondo: | LED blanco |
| Duración del LED: | 40,000 horas | El cumplimiento: | Conforme con las normas REACH y RoHS |
| Resaltar: | 2Modulo de visualización de LCD de 8 pulgadas |
||
2.8 pulgadas 480X640 puntos Industrial TFT LCD Modulo de visualización Interfaz RGB, China 2.8 pulgadas TFT Fabricante Proveedor Introducción del producto
Este producto es una pantalla de alta resolución PPI con una diagonal de 2,8 pulgadas y una resolución de 480x640.utiliza la tecnología de visualización de visión completa IPS para hacer que este producto sea adecuado para algunas aplicaciones de gama alta.
El módulo LCD TFT SF-TO280PY-8990B-N es un retrato de tamaño diagonal de 2,8 ′′, con un modo de retrato de 480x640 de alta resolución y una pantalla a todo color. El módulo LCD SF-TO280PY-8990B-N admite la interfaz RGB.La interfaz es personalizable. El modelo SF-TO280PY-8990B-N tiene una dimensión de módulo de 50 ((W) x 69,2 ((L) x 2,35 ((T) mm y un tamaño de área activa de 43,20 x 57,60 mm.o ST7701 o controlador de circuito integrado de conductor equivalente en el módulo, y su voltaje de alimentación lógica oscila entre 2.6V y 3.4V. el valor típico es de 3.2V. La luminancia superficial es de 260 cd/m2 (Nits).y temperatura de almacenamiento de -30 a 80 grados.
El modelo ha sido ampliamente utilizado en terminales POS, lectores de efectivo, sistemas integrados, automatización, GPS, equipos médicos, dispositivos industriales,equipos de seguridad que requieren una pantalla TFT de alta calidad y con imágenes de colores.
Las especificaciones mecánicas:
| Sección 1 | Especificación | Unidad |
| El tamaño de la pantalla | 2.8 | pulgadas |
| DIMENSIONES de línea | 50 por 69.2 por 2.35 | En el caso de los |
| Control de conducción | El número de personas a las que se refiere el artículo 5 del Reglamento (CE) n.o 882/2004 | - |
| Tipo de interfaz | RGB | un poco |
Descripción del código PIN:
| El número de identificación. | El símbolo | Función |
| 1 | LED- | Luz de retroiluminación LED (cátodo) |
| 2 | LED+ | Luz trasera LED ((Anodo) |
| 3 | El GND | En el suelo |
| 4 | VDD | Fuente de alimentación: 2,8 V. |
| 5 a 12 | Se trata de un sistema de control de las emisiones de gases de escape. | Datos en azul RGB |
| 13 y 20 |
DB8-DB15 ((G0-G) 7) el |
Datos en verde RGB |
| 21 a 28 años |
Se trata de una serie de medidas de seguridad. 7) el |
Datos en rojo RGB |
| 29 | El GND | En el suelo |
| 30 | El PCLK | Señal de reloj de puntos para el funcionamiento de la interfaz RGB |
| 31 | VDD | Fuente de alimentación: 2,8 V. |
| 32 | El HSYNC | Señal de sincronización de línea para el funcionamiento de la interfaz RGB |
| 33 | VSYNC | Señal de sincronización de marcos para el funcionamiento de la interfaz RGB |
| 34 | DE | Señal de activación de datos para el funcionamiento de la interfaz RGB |
| 35 | No incluido | No incluido |
| 36 | El GND | En el suelo |
| 37 | Las empresas | Chip selecciona el pin de entrada |
| 38 | Reinicio | Entrada de reinicio externa. |
| 39 | El SCL | Reloj de interfaz SPI |
| 40 | El SDA | Señal de entrada en serie |
2.8 pulgadas 480X640 puntos Industrial TFT LCD Modulo de visualización Interfaz RGB, China 2.8 pulgadas TFT fabricante proveedor Dibujo del producto
Luz de fondo LED:
| Punto de trabajo | El símbolo | En el caso de las | Tipo de producto | Se trata de: | Unidad |
Prueba Condición |
Nota |
| Válvula de alimentación | Vf | - | 3.2 | - | V. | Si = 80 mA | - |
| Corriente de suministro | Si es | - | 80 | - ¿Qué es? | - | ||
| Voltagem inversa | - ¿ Qué? | - | 5 | V. | |||
| Disipación de energía | Pd | - | MW | ||||
| Intensidad luminosa para LCM |
- |
- | 260 | - | Cd/m2 | Si = 80 mA | - |
| Uniformidad para la CML | 80 | % | Si = 80 mA | - | |||
| Color de luz de fondo | Blanco | ||||||
Las características ópticas:
| - No, no es así. | Sección 1 | El símbolo | Condiciones | Especificación | Unidad | Nota | |||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | |||||||
| 1 | Tiempo de respuesta | Tr+Tf | 25°C | - | 25 | 35 | - ¿ Por qué? | (1) y (2) | |
|
2 |
Transmisibilidad (sin Polarizador) |
T (%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
Tasa de contraste |
Crónica |
θ=0, Es normal. la observación ángulo |
700 |
1000 |
- |
- |
(1) y (3) |
|
|
4 |
Visión Ángulo |
¿Qué es eso? | θR |
En el caso de las empresas de servicios de seguros, el importe de la ayuda será el siguiente: |
- | 85 | - |
- ¿Qué es? |
|
| θL | - | 85 | - | ||||||
| Es verdad. | Θ+ | - | 85 | - | |||||
| ¿Qué es esto? | - | 85 | - | ||||||
|
5 |
Cromaticit y |
Blanco | X. |
C-luz |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| El rojo | X. | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| El verde | X. | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| El azul | X. | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

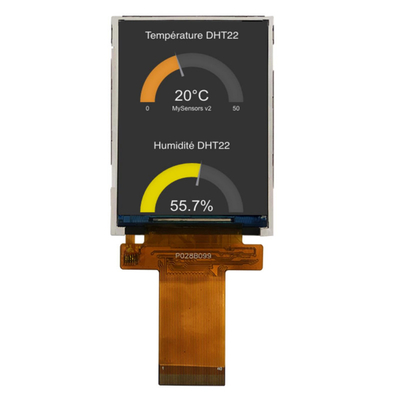

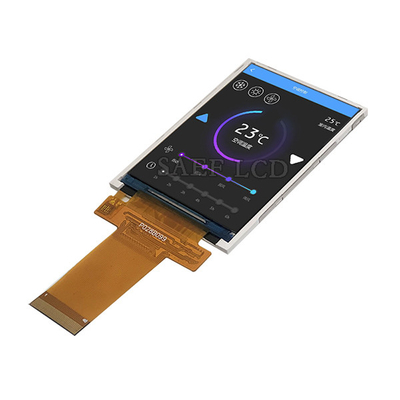

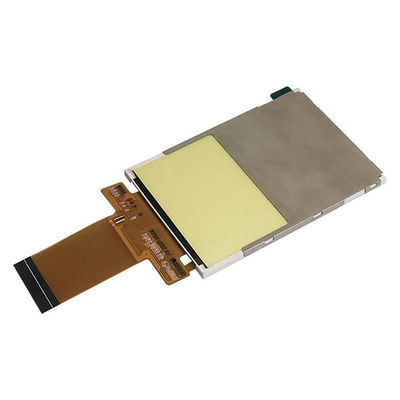

2.8 pulgadas 480X640 puntos Industrial TFT LCD Display Module Interfaz RGB, China 2.8 pulgadas TFT Fabricante Proveedor Imágenes del producto
Instalaciones de fábrica y certificados
Panel táctil de capacidad proyectada (PCAP)
La tecnología táctil de capacidad proyectada (PCAP, por sus siglas en inglés) ofrece una respuesta rápida y sensible y una fiabilidad profesional combinada.
La tecnología proyectada de pantalla táctil capacitiva está diseñada para aplicaciones industriales, médicas y automotrices estrictas. También podemos combinar pantallas táctiles PCAP con pantallas de cristal líquido (LCD),que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el montaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
