15Display TFT industrial de.6 pulgadas Proveedor de China, óptimo multimedia Display LCD TFT FHD de 15.6 pulgadas con 1000 nits

15Display TFT industrial de.6 pulgadas Proveedor de China, óptimo multimedia Display LCD TFT FHD de 15.6 pulgadas con 1000 nitsDescripción del producto

La pantalla TFT PCAP SFTO1560SMT-7050A3-N es un módulo LCD TFT de matriz activa a color de 15.6 pulgadas que utiliza TFT ′′ de silicio amorfo (transistores de película fina) como dispositivos de conmutación activos.6 pulgadas diagonalmente medida rea activa con resoluciones Full-HD (1920 horizontal por 1080 vertical de la matriz de píxeles)Cada píxel está dividido en puntos ROJO, VERDE, AZUL que están dispuestos en una franja vertical y este módulo puede mostrar 16.7M ((Rondado) ((6bit+2FRC) colores y gama de colores 45%.El controlador LED para conducción con luz trasera está construido en este modelo.

La pantalla TFT SFTO1560SMT-7050A3-N PCAP está demostrando gráficos y textos en un panel de puntos 1920×3×1080 con colores de 16,7M ((8 bits) utilizando la interfaz eDP (Embedded Display Port) Ver1.2 y suministrando +3.Voltado de alimentación 3VDC para conducción de paneles TFT-LCDEn este panel TFT-LCD SFTO1560SMT-7050A3-N, se incorporan filtros de color para un excelente rendimiento de color para obtener imágenes más brillantes y claras.haciendo que esta pantalla sea óptima para su uso en aplicaciones multimedia.Visualizaciones óptimas en todas las direcciones.Sin controlador LED de luz de fondo. Especificación de la velocidad de transferencia de EDP: 2.7Gbps/2 carril 8 bits.

* Tipo de reserva
* Interfaz eDP
* Respuesta de alta velocidad
* Profundidad de color de 6 bits (Hi-FRC), muestra 16.7M colores
* Iluminación de fondo de tipo borde incorporado (LED)
* Compatible con RGB98% y NTSC45% (NTSC72% también está disponible)
* Alta relación de luminosidad y contraste, baja reflexión y amplio ángulo de visión
* DE (activar datos) sólo
* Libre de Rohs y Halógenos
* TEO 6.0, ES6.0 Conforme
* Corrección gamma

Características:

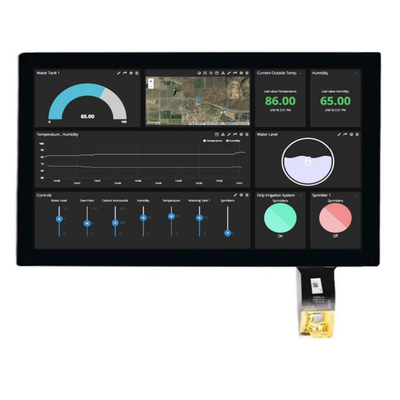

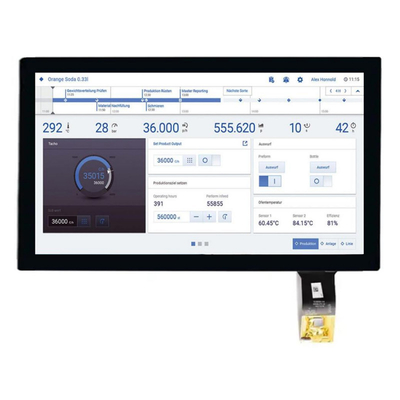

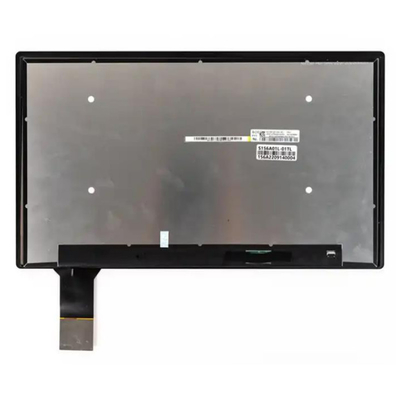

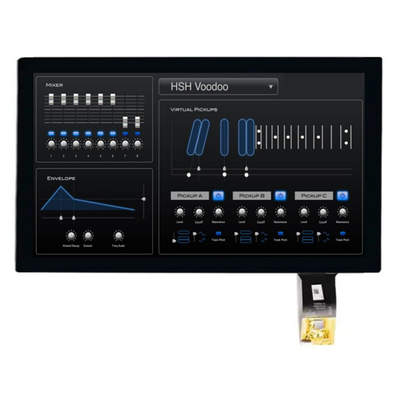

15Display TFT industrial de.6 pulgadas Proveedor de China, óptimo multimedia Display LCD TFT FHD de 15.6 pulgadas con 1000 nitsProducto Iel mago

15Display TFT industrial de.6 pulgadas Proveedor de China, óptimo multimedia Display LCD TFT FHD de 15.6 pulgadas con 1000 nits ProductoDibujo

Introducción a la EPD y sus diferencias con la DP

Control de la luz de fondo u otras funciones del panel

A través del canal AUX En 2010, VESA lanzó eDP 1.2, que agregó la capacidad de controlar la luz de fondo del panel y otras funciones mediante la transmisión de comandos de control a través del AUX,que puede reducir el número de cables eDP (estos cables ahora se enumeran como opcionales en la interfaz física anterior)Al mismo tiempo, eDP 1.2 también añade otras nuevas capacidades para reducir el número de contactos y cables en el conector, lo que juega un papel clave en la reducción del peso y el volumen del sistema.A través del canal AUX, el eDP puede controlar las funciones de los siguientes paneles de visualización: Enciende o apaga la luz de fondo El ajuste del brillo de la luz de fondo se logra con la frecuencia PWM de la luz de fondo.Habilitar o desactivar el ajuste dinámico de la luz de fondoUtiliza un motor de color, un algoritmo de dithering, o inserta una pantalla negra para el ajuste.Algunas marcas optarán por que el lado del sistema sea responsable del ajuste dinámico de la luz de fondo en algunos modelos, y el lado del panel para otros modelos para ser responsable del ajuste dinámico de la luz de fondo, por lo que controlar la luz de fondo a través del canal AUX da más flexibilidad al diseño del sistema.

El PSR puede prolongar la vida de la batería de los dispositivos móviles

La PSR es probablemente la nueva característica más discutida en eDP. La PSR permite al sistema reducir el consumo de energía general del sistema al mostrar imágenes fijas.Dado que la pantalla a menudo se congela en situaciones de uso del mundo realSi el panel de visualización desea admitir PSR, el TCON debe tener una memoria de búfer integrada en el panel, cuando se muestra una pantalla fija,el TCON almacenará la imagen en la memoria de búfer, en este momento, el dispositivo fuente de imagen (GPU o CPU) dejará de transmitir la imagen, y cortar la interfaz de transmisión de imagen, en este momento,el TCON mostrará automáticamente la imagen almacenada en la memoria, por lo que esta función se llama actualización automática del panel y puede reducir el consumo total de energía del sistema.la primera generación de PSR, también conocido como PSR1, al entrar en una pantalla fija, si alguna parte de la imagen cambia, toda la pantalla debe actualizarse, la salida de imagen debe volver a transmitirse,y la memoria también debe ser almacenado de nuevo en una pantalla completa. Con eDP 1.4 Gen 2 PSR, también conocido como PSR2, sólo una parte de la pantalla necesita ser actualizado,lo que significa que el procesador gráfico solo necesita transmitir una pequeña cantidad de datos que deben actualizarseEn comparación con PSR1, el procesador gráfico necesita funcionar durante menos tiempo, lo que puede reducir aún más el consumo de energía, y esta parte de PSR2 se llama Actualización parcial.La función de actualización parcial presenta un nuevo conjunto de desafíos para los diseñadores de chipsEn primer lugar, el chip tenía que soportar una nueva función llamada Frame Sync, que permite que el panel de visualización se sincronice con el reloj en la salida cuando el canal principal está desconectado.Esta función se sincroniza con el receptor mediante el uso de la codificación del reloj del sistema ajustable (GTC) especificado en la transmisión AUX DisplayPort 1.2a. Frame Sync permite que la salida de imagen actualice los datos almacenados en la memoria de búfer del panel en el momento adecuado.También conocido como ALPM, también definida en eDP 1.4. ALPM requiere que la pantalla pueda salir de espera y dormir muy rápidamente; 500 nanosegundos deben estar fuera de espera y 20 microsegundos deben estar fuera de sueño,que es mucho más rápido que el entrenamiento sin enlace, que toma alrededor de 100 microsegundos.

Reducción de la tensión en el canal principal y en el AUX

Antes del eDP 1.4, la capa física (PHY) de la salida de la especificación eDP tenía el mismo nivel de batido de voltaje que la salida de DisplayPort,Así que el dispositivo de salida DisplayPort podría ser convertido a una salida eDP con cambios mínimos de protocolo, proporcionando flexibilidad en el diseño del sistema y la matriz.la salida admite una amplia gama de amplitudes de oscilación de voltaje de señal diferencial, desde un mínimo de 400mVpp hasta un máximo de 1,2Vpp. Sin embargo, en las aplicaciones eDP, 400mVpp tiene un oscilación de voltaje mayor que la requerida en la mayoría de los receptores,especialmente cuando se utiliza sólo un cable de pantalla cortoComo resultado, eDP 1.4 reduce la amplitud del canal principal a 200 mVpp, reduciendo significativamente el consumo de energía de la interfaz de transmisión de alta velocidad.Además de reducir la amplitud de oscilación de voltaje, la revisión de eDP 1.4 también agrega amplitud personalizada y flexibilidad de ajuste de preenfatización, que puede satisfacer mejor las características de las diferentes rutas de transmisión del canal principal. eDP 1.4 también ofrece la opción de operar el canal AUX en amplitudes más bajas, ya que el AUX es un canal bidireccional, un cambio que afectará tanto al receptor como a los diseños de salida.el número de señales de sincronización transmitidas antes de que el canal AUX comience la transmisión también se reduce.

Más flexibilidad en la selección de las tasas de transferencia

eDP 1.4 proporciona una mayor flexibilidad en la selección de las tasas de transmisión para los principales canales.4, las principales velocidades de canal eDP fueron exactamente las mismas que las de DisplayPort, a 1,62 Gbit/s, 2,7 Gbit/s y 5,4 Gbit/s, mientras que eDP 1.4 agregó nuevas opciones de velocidad: 2,16 Gbit/s, 2,43 Gbit/s, 3.24 Gbit/s y 4.32 Gbit/s. Independientemente de eDP o DisplayPort, básicamente elegirán un ancho de banda y un canal de transmisión lo suficientemente grandes para transmitir datos de imagen,pero una mayor velocidad de transmisión significa un mayor consumo de energíaEl eDP 1.4 proporciona más opciones de velocidad de transferencia, lo que permite una selección de velocidad de transferencia más óptima en aplicaciones prácticas.para transmitir un 1,920x1,200En el panel de color de 24 bits, el diseñador puede utilizar dos canales principales a 2,7 Gbit/s o un canal principal a 5,4 Gbit/s.200, el panel de color de 24 bits sólo necesita ser transmitido a 3,7 Gbit/s, y proporciona 4,32 Gbit/s de ancho de banda suficiente para dos canales de 2,7 Gbit/s o un canal de 5,4 Gbit/s. Sin embargo, si el mismo 1,920 por 1,200 panel se incrementa a 30 bits, el ancho de banda requerido aumentará a 4.625 Gbit/s, y el ancho de banda anterior no será suficiente.4, esta situación tuvo que duplicar la velocidad de transmisión, o aumentar el número de canales, de dos canales a cuatro canales, pero en eDP 1.4, la velocidad de transmisión sólo necesita ser aumentada de 2,7G a 3,24G, es decir, hay suficiente ancho de banda de 5,184Gbit/s para transmitir datos,y el consumo de energía de la capa física de la interfaz del canal principal en el extremo de salida y receptor se puede reducirAdemás de las opciones adicionales de velocidad de transferencia mencionadas anteriormente, eDP 1.4 también ofrece la opción de velocidades personalizadas, que no se aplica al panel de visualización general eDP, sino que está diseñado para algunas aplicaciones específicas del sistema.

Añadir compresión de datos de visualización

Otra característica nueva añadida en eDP 1.4 es el soporte para la transmisión de datos de vídeo comprimidos,que está definido en el estándar VESA DSC (Display Stream Compression) y se espera que se publique en marzo de 2014. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rateSi el ancho de banda requerido es menor, el número de canales requeridos para el canal principal también se reduce, lo que significa menos líneas.La calidad de transmisión será mejor.Además, en el modo PSR, la cantidad de datos que debe almacenarse se puede reducir mediante el uso de tecnología de compresión,y una memoria de búfer más pequeña se puede utilizarOriginalmente, la especificación eDP 1.4 incluía una unidad de servicios de transporte de flujo de pantalla comprimida, pero VESA decidió reemplazarla con la nueva especificación DSC.

Transferencia de datos multi-toque a través de AUX

Los dispositivos móviles con paneles táctiles se han vuelto comunes y los PC tradicionales estarán equipados con paneles táctiles para cada vez más aplicaciones.como el sistema operativo Windows 8 de Microsoft que admite funciones táctiles. eDP ha sido ampliamente utilizado en tabletas, ordenadores portátiles y PC AIO, y estas aplicaciones también pueden admitir el tacto.Los datos multi-touch deben transmitirse a través de una interfaz USB separada., y en el futuro, si los datos multi-touch se transmiten a través del canal AUX, esta interfaz USB puede ser eliminada.ya que el chip del controlador de pantalla y el chip táctil son independientes y tienen sus propias interfacesLa función de transferencia de datos multi-touch a través del canal AUX admite la especificación de firmware USB HID.y eDP 1.4 se define una nueva dirección del DPCD en el lado del receptor para habilitar la función multi-toque, que incluye los datos de configuración relacionados con el soporte multi-toque y otra transferencia de datos.

No se ha publicado todavía la especificación de los ensayos de compatibilidad

VESA no ha publicado la especificación de prueba de compatibilidad eDP 1.4.que incluyen interfaces de capa física y capa de enlace (Link Layer) Las especificaciones de pruebas de compatibilidad aún no se han publicado VESA no ha publicado eDP 1.4 especificaciones de pruebas de compatibilidad. En 2011, VESA publicó las directrices eDP 1.3, que incluían directrices como la interfaz de capa física y la capa de enlace.la fábrica del sistema verificará los materiales pertinentes del sistema eDP, incluida la compatibilidad e interoperabilidad de la salida, la línea de conexión y el receptor.

Debido al gran número de versiones de eDP y a la variedad de aplicaciones para diferentes sistemas, es bastante difícil definir una especificación de ensayo que pueda satisfacer todas las aplicaciones del sistema.A diferencia del DisplayPort externo, los consumidores no tienen la posibilidad de elegir el cable interno y el panel de visualización, por lo que VESA no dispone de la definición necesaria de las especificaciones de ensayo de compatibilidad,y los fabricantes de sistemas deben trabajar con sus respectivos proveedores de componentes eDP para garantizar que el sistema funcione correctamente.
