Datos del producto:
|
| Producto: | 2.9 pulgadas Eink EPaper Display | Resolución: | Resolución de 296 x 128 puntos |
|---|---|---|---|
| Modo de muestra: | Display electroforético de matriz activa (AM EPD) | Optica: | Todos los ángulos de visión |
| Esquema de la oscuridad.: | 79.0(H) x 36.7(V) x 1.0(T) mm | Área activa: | 66.896 ((H) x 29.056 ((V) mm |
| Pitch de los píxeles: | 227 x 226 (112dpi) también | temperatura de funcionamiento: | 0°C a +40°C |
| Temperatura de almacenamiento.: | -25 °C a +60 °C | El color: | Negro/Blanco |
| Tratamiento de la superficie: | - ¿Qué es eso? | Número del pin: | 24 pines |
| Interfaz: | El SPI | Disposición de los píxeles: | Banda vertical |
| Corriente de entrada: | 3,1 mA | El cumplimiento: | Conforme a las normas de Rohs & Reach |
| Resaltar: | 2.9 pulgadas ESL pantalla de papel electrónico,Display de etiqueta de estantería,2.9 pulgadas ESL pantalla de papel electrónico |
||

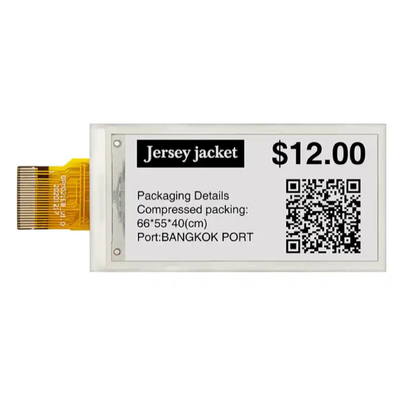

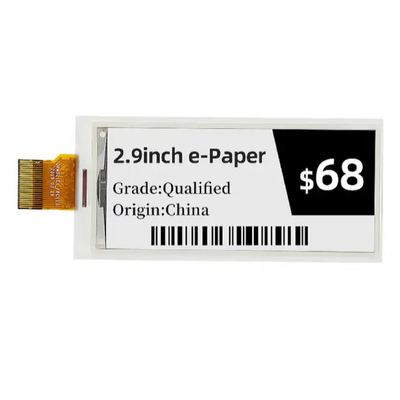

2.9 pulgadas ESL Electrónico Epaper Display Eink Digital Etiqueta de precio Estante Etiqueta Descripción del producto
SAEF Technology SFEPD290BW-7020A01 es un panel TFT de matriz activa de 2,9 a-Si, de 3 colores, con pantalla de papel electrónico (EPD).El panel tiene una resolución tan alta (112dpi) que puede mostrar fácilmente patrones finosDebido a su naturaleza biestable, el panel EPD requiere muy poca energía para actualizarse y no necesita energía para mantener una imagen.
Características
1 matriz activa TFT a-Si Pantalla electrónica de papel (EPD)
2 Se admiten tres colores: blanco, negro y rojo
3 Resolución: 296 x 128
4 Consumo de energía muy bajo
5 Ángulo de visión muy amplio - cerca de 180°
6 Extra delgado y ligero
7 Interfaz SPI
8 Cumplimiento de la Directiva RoHS
| Producto: | 2.9 pulgadas Eink EPaper Display | Resolución: | Resolución de 296 x 128 puntos |
|---|---|---|---|
| Modo de visualización | Display electroforético de matriz activa (AM EPD) | Optica: | Todos los ángulos de visión |
| Esquema de la luz: | 79.0(H) X 36.7(V) X 1.0(T) Mm | Área activa: | 66.896 ((H) X 29.056 ((V) Mm |
| Pitch de los píxeles: | 227 x 226 (112dpi) Um | Temperatura de funcionamiento: | Desde 0°C hasta +40°C |
| Temperatura de almacenamiento: | -25°C a +60°C | El color: | Negro/blanco/rojo |
| Tratamiento de la superficie: | - ¿Qué es eso? | Número de pin: | 24 pines |
| Interfaz: | El SPI | Disposición de píxeles: | Las bandas verticales |
| Corriente de entrada: | 3.1 MA | Conformidad: | Conforme a las normas de Rohs & Reach |
Temperatura de almacenamiento TST:-20 - +60 oC
Humedad de almacenamiento HST: 40%RH - 70%RH
Temperatura ambiente de funcionamiento TOP: 0 - +40oC
HOP de humedad ambiente de funcionamiento: 40%RH - 70%RH
70 % RH Máx. (Ta ± 40 oC), 40% RH Min. (Ta ± 60 oC) donde Ta es la temperatura ambiente.
No hay condensación ni heladas en las calificaciones absolutas de Medio Ambiente.
La temperatura de la superficie del panel de visualización debe ser de 0oC Min. y 40oC Max. El tiempo de actualización depende de la temperatura de funcionamiento.
El rojizo en el borde de la imagen negra es normal a alta temperatura.
El material Eink es sensible a la humedad y los rayos UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingMientras que las pantallas están calificadas para funcionar de acuerdo con las especificaciones para el período de garantía en el entorno de funcionamiento especificado absoluto, mejor es la condición de almacenamiento,Cuanto mejor funcionen las pantallas de E InkAl igual que otros componentes sensibles a la humedad y los rayos UV, recomendamos que nuestras pantallas se almacenen en entornos con control de temperatura y humedad, y siempre que sea posible,bajo las condiciones de almacenamiento óptimas definidas anteriormente, lejos de la luz solar, para optimizar su rendimiento.
2.9 pulgadas ESL Electrónico Epaper Display Eink Digital Etiqueta de precio Estante Etiqueta del producto Dibujo
2.9 pulgadas ESL Electrónico Epaper Display Eink Digital Etiqueta de precio Etiqueta de estante Producto Iel mago
Análisis de la solución ESL de AIoT
ESL, el nombre completo de etiqueta electrónica de estante (ESL), es un portal de recopilación de datos del Internet de las cosas que recopila datos de interacción de múltiples partes,Presenta análisis de antecedentes e informes de resultados para mejorar las operacionesCon ESL como núcleo, cada ESL está conectado al servidor/nube de backend a través de la red, además de la modificación, visualización y registro de precios, nombres de productos,Códigos de barrasEn comparación con las etiquetas de papel tradicionales, las etiquetas de papel no se pueden utilizar para la fabricación de etiquetas.Las ESL tienen las ventajas de reducir los costes operativos y mejorar la eficiencia de la gestión, que puede mejorar el nivel digital de las tiendas, mejorar la experiencia del cliente y lograr un marketing personalizado.
Las ESL están compuestas por pantallas de tinta electrónicas, circuitos integrados de accionamiento de pantalla, módulos de comunicación inalámbrica, baterías y sensores de capacidad de resistencia.
Según las estadísticas de ePaper Insight, en 2021, el número de módulos de pantalla de papel electrónico (pantallas y módulos de tinta electrónica) enviados a nivel mundial será de aproximadamente 180 millones,de los cuales más del 90% de los módulos de papel electrónico se producen en China continentalLos fabricantes originales de pantallas y módulos de tinta electrónicos incluyen principalmente Yuan Tai Technology E Ink, BOE, Aoyi, Plastic Logic, PERVASIVE DISPLAYS, Weifeng Technology, Jiaxian Electronics,El Dianmo, Xingtai Technology (Xingtai Yingke, una subsidiaria de Holitech), Qingyue Optoelectronics, Yashi Optoelectronics, Lianji Electronics, Dongfang Kemai, Mofang Optoelectronics, Diadang Optoelectronics,etc..
El controlador principal es un MSP430G2553 de Texas Instruments, un MCU de 16 MHz con memoria flash de 16KB, 512B SRAM, comparador, UART / SPI / I2C y funciones de temporizador.
La selección del chip de control principal ESL está más inclinada a integrar funciones de comunicación inalámbrica:
Por ejemplo, el CC2640R2F de Texas Instruments, un MCU inalámbrico Bluetooth® de baja energía de 32 bits Arm Cortex-M3 de SimpleLinkTM con 128 KB de memoria flash y 275 KB de ROM;
El TSLR835x de Telink está dedicado a soluciones de chips RF de 2,4 GHz;
Los SOCS EFR32FG22 (FG22) y EFR32BG22 (BG22) de los laboratorios de silicio apoyan el 802.15.4 y protocolos Bluetooth de baja energía que se encuentran comúnmente en ESL y proporcionan un rendimiento de RF líder en el mercado en TX POWER, RX y POWER;
El RJM8L303 de RUNJET integra la funcionalidad NFC de 13,56 MHz;
El RK3566 de Rockchip viene con TCON-EBC, que no requiere chips de control de pantalla de tinta electrónica adicionales.
El chip Bluetooth BLE QN9021 de N.X.P.;
El chip Bluetooth 5.1 LE de INGCHIPS es el ING918xx;
El chip Bluetooth de Nordic es el nRF52832;
Las series YC11XX de YICHIP;
INPLAY es el IN610;
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo.
Se aplicará el procedimiento siguiente:
UME3213 de UNICMICRO, etc. También se ha utilizado para el análisis de los datos.
En el enorme mercado de IoT inteligente AIoT a escala de billones, ESL es solo uno de los productos. Si un día todas las etiquetas de chips en circulación usan ESL, la industria será realmente popular.Paiming Xincheng es una plataforma de intercambio de componentes rápida, y ha acumulado un suministro ventajoso de chips IoT en los últimos años.El objetivo de este proyecto es hacer que cada chip de cada fabricante o distribuidor de chips sea más eficiente en el diseño., Design Win y circulación, ayudando a los ingenieros a seleccionar, muestrear y adquirir, y haciendo una modesta contribución a la oferta y la demanda de la industria electrónica.
