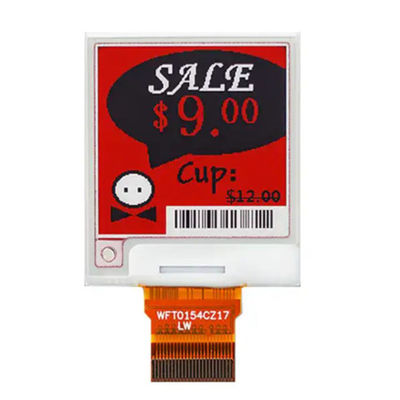

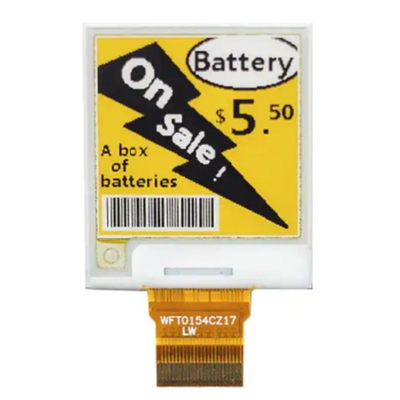

Módulo de papel electrónico pantalla digital 1.54" 3 colores EPD 24 pines ESL E-Ink 200*200 puntos Interfaz SPI Óptica Todos los ángulos de visión

Tinta electrónica 1.54 pulgadas 200*200 puntos Interfaz SPI, 1.54" 3 colores EPD 24 pines ESL módulo de papel electrónico pantalla digital

Display de tinta electrónica de 1,54 pulgadas, EPD de 1,54 pulgadas Descripción de pantalla

SAEF Technology SFEPD154B-7099A-BWR es una pantalla electroforética de matriz activa (AM EPD), con interfaz y un diseño de sistema de referencia.y tiene capacidades de visualización completa de 2 bitsEl módulo es una pantalla electroforética de conducción de matriz TFT, con circuitos integrados que incluyen buffer de puerta, buffer de fuente, interfaz SPI, lógica de control de tiempo, oscilador, DC-DC, SRAM, LUT, VCOM.El módulo puede utilizarse en dispositivos electrónicos portátiles, como el Sistema de etiquetas electrónicas (ESL).

Características

1 matriz activa de TFT a-Si Pantalla electrónica de papel (EPD)
2 Resolución: 200 x 200
3 Consumo de energía muy bajo
4 Ángulo de visión muy amplio - cerca de 180°
5 Extra delgado y ligero
6 Interfaz SPI
7 Cumplimiento de la Directiva RoHS

Temperatura de funcionamiento

La temperatura de funcionamiento es de -0 a 50 oC, la temperatura de almacenamiento es de -20 a 60 oC. 90 % RH Max. (Ta 40 oC), donde Ta es la temperatura ambiente.

La temperatura del bulbo húmedo debe ser de 39 oC Máx. (Ta > 40 oC).No hay condensación ni heladas en las calificaciones absolutas de Medio Ambiente.

La temperatura de la superficie del panel de visualización debe ser de 0 oC Min. y de 50 oC Max. El tiempo de actualización depende de la temperatura de funcionamiento.
El material de tinta electrónica es sensible a la humedad y los rayos UV. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingMientras que las pantallas están calificadas para funcionar de acuerdo con las especificaciones para el período de garantía en el entorno de funcionamiento especificado absoluto, mejor es la condición de almacenamiento,Cuanto mejor funcionen las pantallas de E InkAl igual que otros componentes sensibles a la humedad y los rayos UV, recomendamos que nuestras pantallas se almacenen en entornos con control de temperatura y humedad, y siempre que sea posible,bajo las condiciones de almacenamiento óptimas definidas anteriormente, lejos de la luz solar, para optimizar su rendimiento.


Precauciones
(1) El panel/módulo de EPD está fabricado con materiales frágiles como vidrio y plástico, y puede romperse o agrietarse si se le cae.No aplique fuerzas como doblar o torcer el panel EPD.
(2) Se recomienda montar o instalar los paneles EPD en un área de trabajo limpia.
(3) No ejerza presión sobre el panel EPD para evitar dañarlo.
(4) No conecte ni desconecte el conector de interfaz mientras el panel EPD esté en funcionamiento.
(5) Apoye el bisel con el dedo mientras conecta el cable de interfaz, como el FPC.
(6) No apile los paneles/módulos de EPD.
(7) No presione el FPC en el borde del vidrio ni tire el FPC hacia arriba / hacia abajo a 90°.
(8) No toque el conector de plomo FPC.
(9) No toque el área de unión del IC, puede rayar el plomo TFT o dañar la función del IC.
(10) Use una correa de muñeca (conexión de tierra) al manipularla y durante el montaje.Los dispositivos semiconductores están incluidos en el panel / módulo EPD y deben manejarse con cuidado para evitar cualquier descarga electrostática (ESD).. (Es posible que se necesite un ventilador iónico en la operación de montaje para reducir el riesgo de ESD.)
(11) Conservar el panel/ módulo de EPD en el entorno especificado y en las cajas de embalaje originales para evitar arañazos y mantener el funcionamiento original.
(12) No desmonte ni vuelva a montar el panel EPD.
(13) Utilice un paño seco suave sin productos químicos para limpiar.Este comportamiento haría una abolladura o rasguño en la lámina de protección.
(14) Tenga cuidado con la humedad para evitar su penetración en el panel EPD, lo que puede causar daños durante el funcionamiento.
(15) Se trata de un producto de operación a baja temperatura.La humedad puede penetrar en el panel EPD debido a la helada o el rocío en la superficie del panel EPD., y daña el panel de EPD.
(16) Si el panel/módulo de EPD no se actualiza cada 24 horas, puede producirse un fenómeno conocido como “Ghosting” o “Image Sticking”.Se recomienda que el cliente actualice la etiqueta ESL / EPD cada 24 horas en caso de uso.Se recomienda que el cliente envíe o almacene la etiqueta ESL / EPD con una imagen completamente blanca para evitar este problema
(17) La alta temperatura, la alta humedad, la luz solar o la luz fluorescente pueden degradar el rendimiento del panel EPD.luz solar, o fluorescentes durante largos períodos de tiempo.
(18) La tinta de etiqueta utilizada para marcar el número de identificación del panel se borra fácilmente con disolvente.
(19) El EPD está envasado al vacío.
(20) Antes de que el BOE y el cliente lo aprueben, los productos y las especificaciones del producto pueden ser objeto de cambios sin previo aviso.Confirme que ha recibido las últimas normas o especificaciones del producto antes del diseño final, compra o uso.
(21) El BOE hace todo lo posible para garantizar que sus productos sean de alta calidad y fiabilidad. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, tales como la industria aeroespacial, la aeronáutica, la energía nuclear, el control de la combustión, el transporte, el tráfico, el equipo de seguridad o el equipo médico para el mantenimiento de la vida.
(22) Diseñe su aplicación de modo que el producto se utilice dentro de los rangos garantizados por la SAEF, en particular para el valor máximo, el rango de voltaje de alimentación de funcionamiento, las características de radiación térmica,condiciones de instalación y otras característicasEl SAEF no se hace responsable de fallas o daños cuando se utiliza más allá de los límites garantizados.Considerar las tasas de fallas o modos de fallas normalmente previsibles en los dispositivos semiconductores y emplear medidas sistémicas como las cajas de seguridad de fallas., de modo que el equipo que incorpora el producto SAEF no cause lesiones corporales, incendios u otros daños consecuentes debido al funcionamiento del producto SAEF.
(23) Este producto no está diseñado para ser resistente a la radiación.

La pantalla de tinta electrónica tiene escenarios de aplicación ricos, y el extremo B / C es de tracción en las dos ruedas

Como nueva tecnología de visualización, el papel electrónico amplía los escenarios de aplicación de terminales en el campo de la pantalla plana.El papel electrónico es esencialmente un tipo de tecnología de pantalla plana, también conocido como pantalla de tinta electrónica, que puede imitar la percepción visual de la impresión y escritura en papel.y puede mantener la pantalla incluso cuando la energía está apagada, y las características principales son el bajo consumo de energía y la salud visual, que puede llamarse una nueva tecnología de visualización que es "pequeña pero hermosa".

Las características de los productos de pantalla de tinta electrónica son sobresalientes y los escenarios de aplicación a continuación se están expandiendo rápidamente.Las características de los productos relacionados con el papel electrónico se centran en la sustitución similar al papel y el bajo consumo de energía1) Los productos de gama C tienen como núcleo los lectores de libros electrónicos,que se extiende a los portátiles y monitores de ordenador, pulseras de reloj y otros productos portátiles, hogar inteligente y otros campos de aplicación; 2) El B-end es el campo de desarrollo y aplicación clave del mercado actual,y el producto toma el mercado minorista de IoT de baja potencia como el principal escenario de aplicación, y se expande a los campos de comercio minorista inteligente, logística inteligente, transporte inteligente, industria inteligente, atención médica inteligente y educación inteligente.

La tecnología de electroforesis de microencapsulación ocupa la posición dominante de la pantalla de tinta electrónica.de las cuales la tecnología de electroforesis en microcápsulas es el esquema principalEl diseño del producto consiste en un sustrato TFT y dos capas de electrodos, empotrados entre partículas negras cargadas positivamente y partículas blancas cargadas negativamente.Esta tecnología utiliza el principio de atracción positiva y negativa, mediante la aplicación de electrodos para controlar los píxeles para mostrar negro o blanco,y también puede ajustar el tamaño del voltaje para controlar la posición de las partículas negras o blancas desde el área de visualización superior para mostrar gris.

Impulsado por la demanda de aplicaciones terminales, el mercado de pantallas de tinta electrónica ha iniciado un período de rápido crecimiento.el tamaño total del mercado mundial de pantallas de tinta electrónica fue de US$ 3.1 mil millones en 2021 y se espera que alcance los 20.34 mil millones de dólares en 2026, con una tasa de crecimiento anual compuesta del 45.62% de 2021 a 2026E. En términos de aplicaciones de uso final,El sector de la electrónica de consumo representó la mayor cuota de mercado en 2021Combinado con las estadísticas y pronósticos de Mordor Intelligence,la tasa de crecimiento de los demás mercados de uso final será la más alta de todos los segmentos de uso final durante el período de previsión;, con una CAGR del 52,20% de 2021 a 2026E.

La concentración de la industria de las pantallas de tinta electrónica en la parte ascendente es elevada, y las características de los grupos industriales en el campo de la parte intermedia son cada vez más prominentes.y las marcas de terminales aguas abajo tienden a diversificarseLos fabricantes de diafragmas en la parte superior están dominados por Yuantai Technology de Taiwán con su tecnología líder y otros proveedores incluyen Guangzhou Aoyi Electronics,que presenta generalmente un patrón de oligopolioLos fabricantes de módulos intermedios han formado grupos industriales que incluyen Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics, etc.que representan más del 90% de la cuota de mercado mundial de módulos electrónicos de papelLos fabricantes de terminales en el sentido descendente incluyen fabricantes de electrónica de consumo como Zhangyue Technology,Proveedores de soluciones ESL como Hanshow Technology, y con la adición continua de marcas de software de aplicación como iFLYTEK, los tipos de fabricantes tienden a diversificarse.

El valor del módulo de visualización de los productos de pantalla de tinta electrónica representa una proporción prominente, y los campos intermedios y anteriores son los eslabones centrales de la cadena industrial.Tomando los lectores de libros electrónicos Kindle como ejemplo, los módulos de visualización representan más del 40% del coste de hardware de la máquina completa, seguidos por los módulos de comunicación que representan alrededor del 20%,procesadores y chips relacionados, representando aproximadamente el 20%, y partes estructurales, PCB y otras partes de hardware, representando alrededor del 10% de la cuota restante.Creemos que los niveles medio y superior de la cadena industrial son el núcleo del panorama competitivo, y la situación de que la comercialización a gran escala de los productos de papel electrónico está limitada por el continuo alto precio de los productos individuales se romperá gradualmente.Recomendamos centrarse en las oportunidades de inversión en el medio y el alto de la cadena de valor.

Aplicación

Sistema electrónico de etiquetas de estantería, lectores de papel electrónico, cuadernos de papel electrónico, teléfonos móviles, ordenadores, monitores, productos portátiles,

1Display de tinta electrónica de.54 pulgadas con resolución de 200 * 200 puntos, AM EPD, interfaz SPI de consumo de energía ultra bajo

Display de tinta electrónica de 1,54 pulgadas, EPD de 1,54 pulgadas Dibujo del producto

1Display de tinta electrónica de.54 pulgadas con resolución de 200 * 200 puntos, AM EPD, interfaz SPI de consumo de energía ultra bajo

Imagen del producto Imagen del producto
