Datos del producto:
|
| Producto: | 4 pulgadas LCD TFT circular | Interfaz: | MIPI (customizable) |
|---|---|---|---|
| Pantalla táctil: | con CTP Opcional | Dirección de visión: | IPS (80/80/80/80) |
| Pin Number: | 30 pernos | Tamaño del módulo: | 105.3x109.61x2.3 mm |
| Área activa: | 101.92 mm Diámetro | Luminancia superficial: | 500-1000 cd/m2 (nits) |
| Temperatura de operación.: | -30 °C a +85 °C | Curso de la vida del LED: | 40.000 horas |
| Resaltar: | LCD TFT en el salpicadero del coche,4 pulgadas LCD TFT redondo,LCD circular de grado automotriz |
||
LCD TFT redondo de 4 pulgadas, LCD circular de grado automotriz con interfaz MIPI, brillo de 500-1000 nits
para el tablero de instrumentos del vehículo
Descripción del producto
Saef Tech SF-TO400XC-8996A2-N es una pantalla LCD TFT de grado automotriz ampliamente utilizada para el tablero de instrumentos de automóviles. su tamaño diagonal es de 4 pulgadas con resolución de pantalla de 720x720 píxeles.y tensión de alimentación (Vdd) entre 2.6V a 3.6V, típicamente 2.8V.
El módulo TFT LCD SF-TO400XC-8996A-N es de modo circular con un brillo de 500-1000 nits (valor típico).Puede funcionar a temperaturas de -30°C a +85°C;
| Punto de información general | Contenido |
| Tamaño de la pantalla LCD (diagonal) | TFT redondo de 4 pulgadas |
| Estructura del módulo | Display TFT |
| Tipo de pantalla LCD | Las condiciones de los productos de la categoría 1 se aplicarán a los productos de las categorías 1 y 2 del presente anexo. |
| Modo de visualización LCD | Normalmente negro |
| Dirección de visualización recomendada | IPS todos los ángulos de visión |
| Tamaño del módulo (W × H × T) | 105.3x109.61x2.3 mm |
| Área activa (W × H) | 101.92 mm Diámetro |
| Número de píxeles (Resolución) | 720RGB×720 píxeles |
| Tipo de interfaz del módulo | Interfaz MIPI |
| Temperatura de operación. | -30 °C a +85 °C |
| Luminancia de la superficie | 1000 cd/m2 |
| Números de color | 16.7M |
| Tipo de luz de fondo | LED blanco |
Definición del pin
NO. Nombre PIN Descripción
1 ánodo LED LEDA
2 Cátodo LEDK1
3 LEDK2 Cátodo LED
4 Fuente de alimentación VCI 2,8 ~ 3,3 V
5 Fuente de alimentación IOVCC 1.8V-2.0V
6 señales de reinicio de la LCM RESET
7 TE Producción de efecto de desgarro
8 PWM La salida de frecuencia PWM para el control del conductor LCD.
9 GND En el terreno
10 D0P DSI-D0+ señales de datos
11 D0N DSI-D0- señales de datos
12 GND En el suelo
13 señales de datos D1P DSI-D1+
14 señales de datos D1N DSI-D1
15 GND En el terreno
16 CLKP DSI-Reloj+
17 CLKN DSI-Reloj
18 GND En el suelo
19 señales de datos DSI-D2+ D2P
20 señales de datos D2N DSI-D2
21 GND En el terreno
22 señales de datos D3P DSI-D3+
23 señales de datos D3N DSI-D4
24 GND En el terreno
25 TP_INT Interrupción del toque
26 TP_SDA Toque de la señal de datos IIC
27 TP_SCL Señal de reloj IIC táctil
28 TP_RESET Señal de reinicio táctil
29 TP_VCI Toque Fuente de alimentación
30 TP_IOVCC Toque Fuente de alimentación
Voltado de la fuente de alimentación para el VDD lógico 0,3 a 3,6 V
Válvula de entrada VDD+0,3 V
Temperatura de funcionamiento Topr -30°C a +85°C
Temperatura de almacenamiento Tstg -30°C a +85°C
VDD 2,6 2,8 3,3 V
El valor de la corriente de alimentación es el siguiente: 30 mA (VDD=2,8V,Ta=25°C)
Voltado de entrada: VIH 0,8VDD min- IL: 0,2VDD máximo
Fugas de entrada:
el número de unidades de control de la corriente: -1,0 - 1,0 UA (VIN=VDD o VSS)
LCD TFT redondo de 4 pulgadas, LCD circular de grado automotriz con interfaz MIPI, brillo de 500-1000 nits
para el tablero de instrumentos del vehículo
Dibujo del producto
LCD TFT redondo de 4 pulgadas, LCD circular de grado automotriz con interfaz MIPI, brillo de 500-1000 nits
para el tablero de instrumentos del vehículo

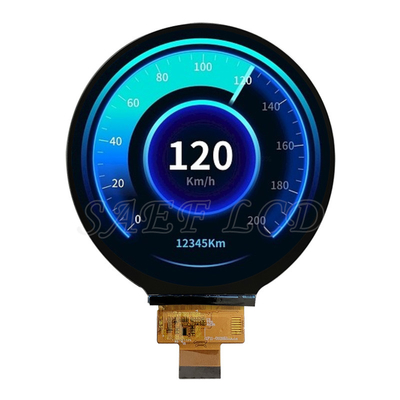

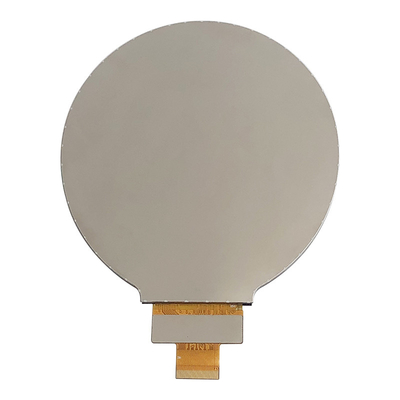

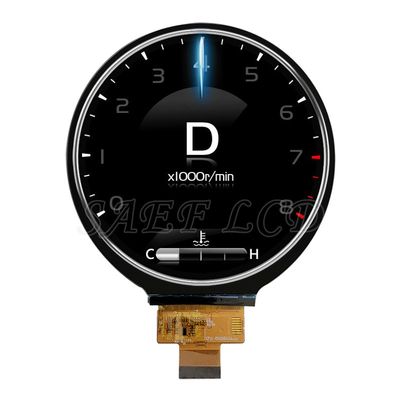

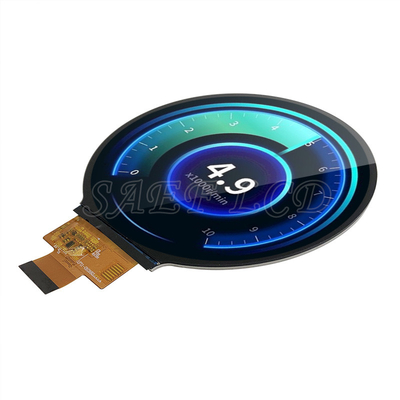

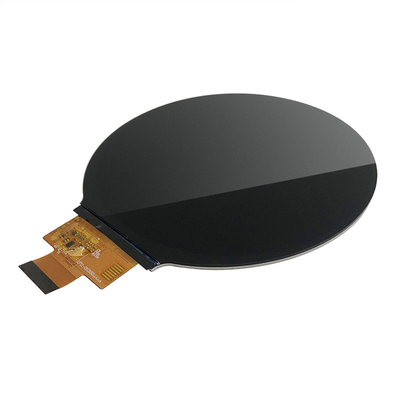

Imagen del producto
Fabrica y instalaciones
¿Por qué elegirnos?
1Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?SAEF puede cumplir con sus requisitos LCD personalizados.
2Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?SAEF puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica..
3Compromisos con la calidad
SAEF está calificado por ISO9001: 2015 e ISO14000, cumpliendo con RoHS, REACH y otras normas ambientales en los mercados globales.pruebas de fiabilidad y de envejecimiento.
4Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
