Datos del producto:
|
| Palabras claves: | 7 exhibición de la pulgada HDMI | Resolución: | 800*480 |
|---|---|---|---|
| Interfaz del CTP: | USB a IIC | Compatible con: | Plátano pi del、 del negro del BB del、 de la frambuesa pi |
| Ayuda: | HDMI1.3、 HDCP2.2 DEL、 HDCP1.4 DEL、 HDMI1.4 | Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | Curso de la vida del LED: | 40.000 horas |
| Temporeros de funcionamiento.: | – 20℃ a +70℃ | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | 800x480 7 exhibición de la pulgada HDMI,Exhibición de la pulgada HDMI de la frambuesa pi 7,exhibición industrial de 800x480 TFT |
||
HDMI exhibición de 7 pulgadas, 7 exhibición de la pulgada PCAP TFT

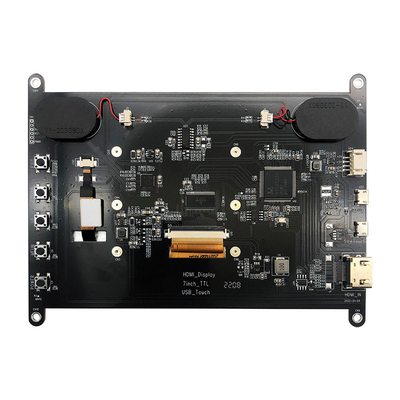

SFRA700H-800480ACT-01 es un módulo de HDMI TFT LCD que integró TFT LCD, tacto de PCAP y tablero de la conducción.
1. pantalla de 4,3 pulgadas IPS, resolución del hardware de la resolución de los puntos 800×480.
2. 5 puntos capacitivo de control de tacto.
3. moderó el panel táctil capacitivo de cristal, dureza de >=6H.
4. la ayuda pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 requiere el adaptador opcional DSI-Cable-15cm.
5. impulsión el LCD directamente a través del interfaz de DSI de la frambuesa el pi con frecuencias de actualización hasta 60Hz.
6. Cuando está utilizado con la frambuesa pi, se apoyan el OS de la frambuesa pi/Ubuntu/Kali y Retropie, impulsión-libre.
7. ayuda para el brillo del contraluz que controla a través del software.
| Palabras claves: | 7 exhibición de la pulgada HDMI | Resolución: | 800*480 |
|---|---|---|---|
| Interfaz del CTP: | USB a IIC | Compatible con: | Frambuesa pi, negro del BB, plátano pi |
| Ayuda: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Luminancia superficial: | 300 Cd/m2 - 1000 Cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | Curso de la vida del LED: | 40.000 horas |
| Temporeros de funcionamiento.: | – 20℃ a +70℃ | Conformidad: | ALCANCE y RoHS obedientes |
| Versión | 01 | ||
| Señal apoyada | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TACTO | Estándar del USB | ||
| VGA | No ayuda | ||
| Interfaz en mainboard | entrada | HDMI | Un tipo remiendo femenino 19Pin del remiendo de HDMI (horizontal) |
| USB | A femenino MICRO 5.9M M de 5P USB (horizontal) | ||
| Interfaz del auricular | NC | ||
| Interfaz del tacto | perno 6 | FPC-0.5-6PIN (horizontal) | |
| Interfaz de la exhibición | Perno del RGB 50 | FPC-0.5-50PIN (horizontal) | |
| Audio | Salida audio | 8Ω1.5W | Asiento femenino ultrafino de 4PIN-1.25 H1.8 (horizontal) |
| Fuente de alimentación | Potencia de entrada | Entrada 5V (+/-0.5V) del USB | |
| Exhibición Vop | 3.3V | ||
| Operación del poder | Del poder exhibición encendido | ||
| Consumo de energía espera de Mainboard | <0.25W | ||
| Menú de OSD | Menú (reserva) | Brillo, contraste, corrección auto, fase, reloj, posición del campo, ajuste de la función, reset, etc. | |
| Lengua (reserva) | Chino, inglés, francés, alemán, italiano, español, ruso, coreano, japonés, etc. | ||
| botón (reservado) | PODER, MENÚ, PARA ARRIBA, ABAJO, SALIDA | ||

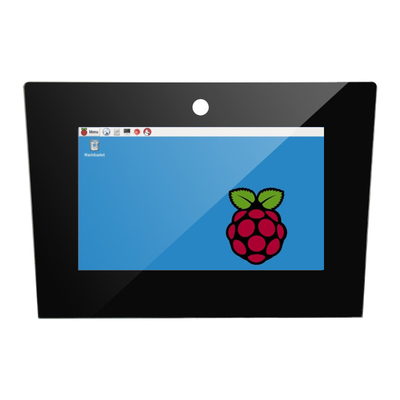

HDMI exhibición de 7 pulgadas, 7 imagen de producto de la exhibición de la pulgada PCAP TFT
Definición del perno del interfaz de HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegió |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegió |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegió |
| 9 | T.M.D.S DATA0- |
| 10 | DATOS CLOCK+ DE T.M.D.S |
| 11 | El RELOJ de los DATOS de T.M.D.S protegió |
| 12 | RELOJ DE LOS DATOS DE T.M.D.S |
| 13 | La CCE (control de los productos electrónicos de consumo opcional) |
| 14 | Reservado (en cable pero el N.C. en el dispositivo) |
| 15 | LCC (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (fuente de alimentación) |
| 19 | Cable caliente de la punta de prueba del intercambio |
Definición del perno del USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Tierra |
Definición del Pin del USB TP
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Tierra |
Interfaz Pin Definition del Presidente
| 1 | ROUT+ |
| 2 | DERROTA |
| 3 | PATÁN |
| 4 | LOUT+ |
6, definición del perno del LCD
| 1 |
VLED+
|
Poder para la retroiluminación LED (ánodo)
|
| 2 |
VLED+
|
Poder para la retroiluminación LED (ánodo)
|
| 3 |
VLED-
|
Poder para la retroiluminación LED (cátodo)
|
| 4 |
VLED-
|
Poder para la retroiluminación LED (cátodo)
|
| 5 |
Tierra
|
Tierra del poder
|
| 6 |
VCOM
|
Voltaje común
|
| 7 |
DVDD
|
Poder para el circuito de Digitaces
|
| 8 |
MODO
|
Modo de DE/SYNCHRONIZATION selecto
|
| 9 |
DE
|
La entrada de datos permite
|
| 10 |
CONTRA
|
Entrada de la sincronización vertical
|
| 11 |
HS
|
Entrada de la sincronización horizontal
|
| 12 |
B7
|
Datos azules (MSB)
|
| 13 |
B6
|
Datos azules
|
| 14 |
B5
|
Datos azules
|
| 15 |
B4
|
Datos azules
|
| 16 |
B3
|
Datos azules
|
| 17 |
B2
|
Datos azules
|
| 18 |
B1
|
Datos azules
|
| 19 |
B0
|
Datos azules (LSB)
|
| 20 |
El G7
|
Datos verdes (MSB)
|
| 21 |
G6
|
Datos verdes
|
| 22 |
G5
|
Datos verdes
|
| 23 |
G4
|
Datos verdes
|
| 24 |
G3
|
Datos verdes
|
| 25 |
G2
|
Datos verdes
|
| 26 |
G1
|
Datos verdes
|
| 27 |
G0
|
Datos verdes (LSB)
|
| 28 |
R7
|
Datos rojos (MSB)
|
| 29 |
R6
|
Datos rojos
|
| 30 |
R5
|
Datos rojos
|
| 31 |
R4
|
Datos rojos
|
| 32 |
R3
|
Datos rojos
|
| 33 |
R2
|
Datos rojos
|
| 34 |
R1
|
Datos rojos
|
| 35 |
R0
|
Datos rojos (LSB) |
| 36 |
Tierra
|
Tierra del poder
|
| 37 |
DCLK
|
Reloj de la muestra
|
| 38 |
Tierra
|
Tierra del poder
|
| 39 |
L/R
|
Selección izquierda/correcta
|
| 40 |
U/D
|
Selección arriba/abaja
|
| 41 |
VGH
|
Puerta EN voltaje
|
| 42 |
VGL
|
Puerta del voltaje
|
| 43 |
AVDD
|
Poder para el circuito análogo
|
| 44 |
RESET
|
Perno global del reset.
|
| 45 |
NC
|
Ninguna conexión
|
| 46 |
VCOM
|
Voltaje común
|
| 47 |
DITHB
|
Función que se estremece
|
| 48 |
Tierra
|
Tierra del poder
|
| 49 |
NC
|
Ninguna conexión
|
| 50 |
NC
|
Ninguna conexión
|
Panel táctil Pin Definition
| 1 | VDD | |
| 2 | Tierra | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
