Datos del producto:
|
| Palabras claves: | 5" exhibición de la ronda de HDMI | Resolución: | pixeles 1080*1080 |
|---|---|---|---|
| Ayuda: | HDMI1.3、 HDCP2.2 DEL、 HDCP1.4 DEL、 HDMI1.4 | Compatible con: | Plátano pi del、 del negro del BB del、 de la frambuesa pi |
| Interfaz del CTP: | USB a IIC | Luminancia superficial: | 400 cd/m2 |
| Pantalla táctil: | CTP (pantalla táctil capacitiva) | Curso de la vida del LED: | 40.000 horas |
| Temporeros de funcionamiento.: | – 20℃ a +70℃ | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | Exhibición del LCD de la ronda de HDMI,Frambuesa Pi4 alrededor de la exhibición del LCD,exhibición industrial de 1080x1080 TFT |
||
HDMI exhibición de 5 pulgadas, características de producto de la exhibición de 5 pulgadas PCAP TFT
SFHDMI500H-108108A-CT es un módulo de HDMI TFT LCD que integró TFT LCD, tacto de PCAP y tablero de la conducción.
1- El módulo presenta perfectamente la salida de la señal del HDMI digital de la PC en la pantalla LCD 1080*1080.
2- Ayuda HDMI 1,3, HDMI 1,4, HDCP 1,4, estándares de HDCP 2,2. La fuente de la señal HDMI es compatible con mini PC de la corriente principal tales como frambuesa pi, negro del BB, plátano pi, etc.
3- El TACTO es de USB a I2C, ninguna necesidad de instalar conductores.
4- El diseño se utiliza principalmente en la exhibición de la frambuesa pi, y puede también ser utilizado en otros dispositivos industriales del tacto de la pequeña pantalla del control de HDMI. Cuándo utilizado como exhibición de la frambuesa pi, apoya Raspbian, Ubuntu, WIN10 IOT y otros sistemas, solo-tacto.
5- cuándo utilizado como pantalla de ordenador, apoya Windows 7/8/10, tacto en cinco puntos, conductor-libre.
Característica de la exhibición de TFT:
| Parámetro | Especificación | Unidad | Observación |
| Área activa | 127,008 (h) ×127.008 (v) | milímetro | círculo |
| Número de pixeles | 1080 (H) × DEL RGB 1080 (V) | Pixel | |
| Echada del pixel | 0,1176 (h) ×0.1176 (v) | milímetro | |
| Arreglo del pixel | 1pixel 2domain | ||
| Colores de la exhibición | 16,7 M | color | |
| Gama del color | el 80% el 86% (mínimo) (tipo.) | ||
| Modo de visualización | Modo transmisivo normalmente negro | ||
| Esquema dimensional | 143 (H) × 140 (V) × 4,2 (D) | milímetro | |
| Dirección de visión (ojo humano) | Dirección de visión libre de U/D/L/R | Nota 1,2 |
Nota: 1. En la dirección de U/D/L/R, el ángulo de visión es lo mismo;
Nota: 2. La dirección de la algina del LC de TFT y de los CF
| Versión | 01 | ||
| Señal apoyada | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TACTO | Estándar del USB | ||
| VGA | No ayuda | ||
| Interfaz en mainboard | entrada | HDMI | Un tipo remiendo femenino 19Pin del remiendo de HDMI (horizontal) |
| USB | A femenino MICRO 5.9M M de 5P USB (horizontal) | ||
| Interfaz del auricular | NC | ||
| Interfaz del tacto | perno 6 | FPC-0.5-6PIN (horizontal) | |
| Interfaz de la exhibición | 49 pernos | FPC-0.5-50PIN (horizontal) | |
| Audio | Salida audio | 8Ω1.5W | Asiento femenino ultrafino de 4PIN-1.25 H1.8 (horizontal) |
| Fuente de alimentación | Potencia de entrada | Entrada 5V (+/-0.5V) del USB | |
| Exhibición Vop | 3.3V | ||
| Operación del poder | Del poder exhibición encendido | ||
| Consumo de energía espera de Mainboard | <0.25W | ||
| Menú de OSD | Menú (reserva) | Brillo, contraste, corrección auto, fase, reloj, posición del campo, ajuste de la función, reset, etc. | |
| Lengua (reserva) | Chino, inglés, francés, alemán, italiano, español, ruso, coreano, japonés, etc. | ||
| botón (reservado) | PODER, MENÚ, PARA ARRIBA, ABAJO, SALIDA | ||

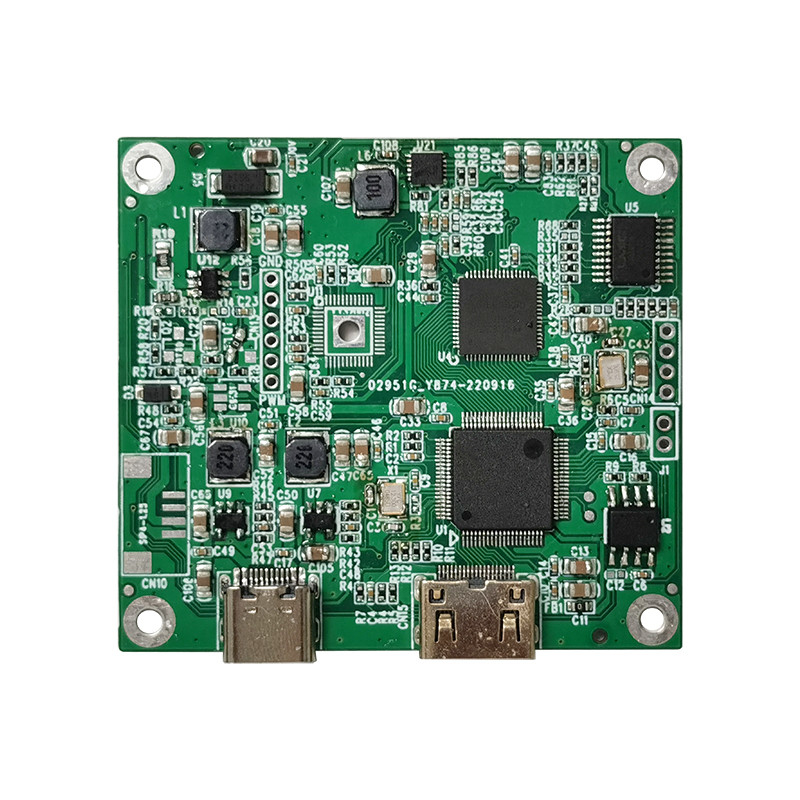

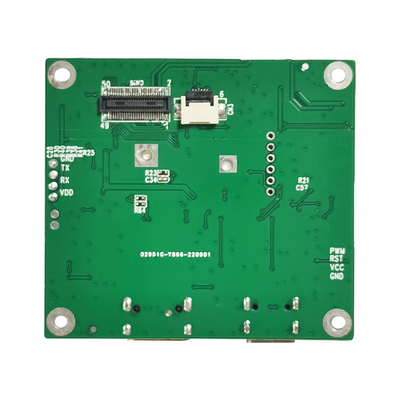

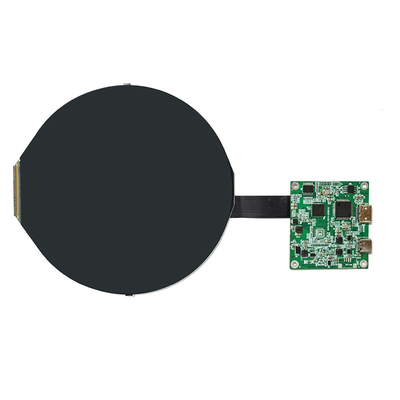

HDMI exhibición de 5 pulgadas, 5 imagen de producto de la exhibición de la pulgada PCAP TFT
Definición del perno del interfaz de HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegió |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegió |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegió |
| 9 | T.M.D.S DATA0- |
| 10 | DATOS CLOCK+ DE T.M.D.S |
| 11 | El RELOJ de los DATOS de T.M.D.S protegió |
| 12 | RELOJ DE LOS DATOS DE T.M.D.S |
| 13 | La CCE (control de los productos electrónicos de consumo opcional) |
| 14 | Reservado (en cable pero el N.C. en el dispositivo) |
| 15 | LCC (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (fuente de alimentación) |
| 19 | Cable caliente de la punta de prueba del intercambio |
Definición del perno del USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Tierra |
USB TP Pin Definition
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Tierra |
Panel táctil Pin Definition
| 1 | VDD | |
| 2 | Tierra | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
