Datos del producto:
|
| Palabras claves: | 4,3" exhibición de DSI HDMI | Resolución: | pixeles 480*800 |
|---|---|---|---|
| Ayuda: | HDMI1.3、 HDCP2.2 DEL、 HDCP1.4 DEL、 HDMI1.4 | Compatible con: | Negro del BB del、 de la frambuesa pi del plátano pi |
| Interfaz del CTP: | USB a IIC | Luminancia superficial: | 300 cd/m2 |
| Pantalla táctil: | PCAP | Curso de la vida del LED: | 40.000 horas |
| Temporeros de funcionamiento.: | – 20℃ a +70℃ | Conformidad: | ALCANCE y RoHS obedientes |
| Resaltar: | 800x480 exhibición de la frambuesa pi 4 Dsi,Exhibición de la frambuesa pi 4 Dsi de HDMI,4 |
||
características de producto de la exhibición del retrato HDMI de 4,3 pulgadas

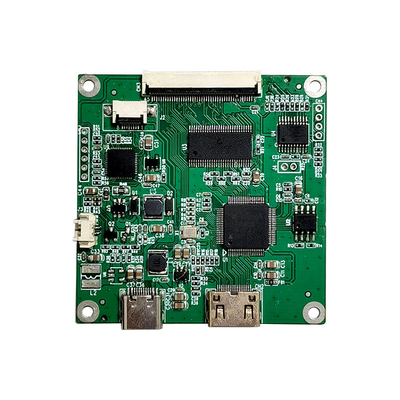

SFHDMI430H-800480A-CT es un nuevo (pantalla LCD, pantalla táctil, tablero de conductor) nuevo módulo de control integrado integrado de exhibición del LCD. Presenta perfectamente la salida de la señal del HDMI digital de la PC en la exhibición de 480*800 LCD.
1. Ayudas HDMI 1,3, HDMI 1,4, HDCP 1,4, estándares de HDCP 2,2.
2. las fuentes HDMI son compatibles con mini PC de la corriente principal tales como frambuesa pi, negro del BB, y plátano pi.
3. el TACTO es USB a I2C, ningún conductor que se requiere la instalación.
4. El diseño se utiliza principalmente en la exhibición de la frambuesa pi de la frambuesa pi, y se puede también utilizar para otros dispositivos industriales del tacto de la pequeña pantalla del control de HDMI.
5. Cuándo utilizado como exhibición de la frambuesa pi, apoya Raspbian, Ubuntu, WIN10 IOT y otros sistemas, solo-tacto, y cuándo utilizado como monitor de computadora, apoya Windows 7/8/10, tacto en cinco puntos, impulsión-libre.
| Palabras claves: | 4,3" exhibición de DSI HDMI | Resolución: | Pixeles 480*800 |
|---|---|---|---|
| Ayuda: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Compatible con: | Frambuesa pi, negro del plátano pi del BB |
| Interfaz del CTP: | USB a IIC | Luminancia superficial: | 300 Cd/m2 |
| Pantalla táctil: | PCAP | Curso de la vida del LED: | 40.000 horas |
| Temporeros de funcionamiento.: | – 20℃ a +70℃ | Conformidad: | ALCANCE y RoHS obedientes |

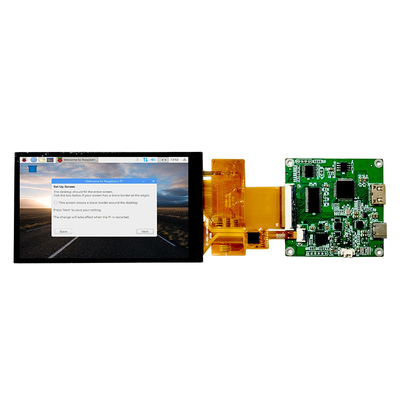

4,3 imagen de producto de la exhibición del retrato HDMI de la pulgada
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegió el 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegió el 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegió el 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | DATOS CLOCK+ DE T.M.D.S |
| 11 | Los DATOS de T.M.D.S REGISTRAN el 屏蔽 protegido |
| 12 | RELOJ DE LOS DATOS DE T.M.D.S |
| 13 |
La CCE (control de los productos electrónicos de consumo, electrónico opcional 可选择的电子消费控制器 del regulador del consumidor) |
| 14 | Reservado (en cable pero el N.C. en el dispositivo) |
| 15 | LCC (reloj de DDC) |
| 16 | SDA (datos de DDC) |
| 17 | DDC/CEC Ground |
| 18 | poder de +5V |
| 19 | 热插拔探测线 Caliente-intercambiable de los alambres de la punta de prueba |
USB 5V Pin Definition:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Tierra |
USB TP Pin Definition:
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Tierra |
Requisitos para el uso
Para asegurar el uso normal de este producto y prevenir accidentes tales como descarga eléctrica o fuego, satisfacer la lectura y entender todos los requisitos y procedimientos de funcionamiento antes de usar este producto. Los requisitos siguientes se observan estrictamente:
1. La fuente de corriente continua requerida por este producto es generada por el adaptador de AC/DC, y el adaptador de AC/DC se debe guardar lejos de la fuente de calor y colocar en un lugar bien-ventilado.
2. el zócalo y el cable de corriente alterna de la corriente ALTERNA deben prestar la atención a buen poner a tierra y pueden soportar suficiente demanda actual.
3. El voltaje de entrada de la fuente de corriente continua requerida por este producto es +5V, el error no es mayor que +/-0.5V, y la corriente se determina según la pantalla seleccionada del LED y el poder de la máquina entera.
4. la atención de la paga a la buena disipación de la ventilación y de calor, no coloca en una cáscara o una caja no-termal cerrada, y no deja luz del sol directa u otras fuentes de calor cuecen.
5. atención de la paga para evitar humedad excesiva y el polvo excesivo, para evitar la corrosión del circuito que causa fracaso.
6. Al montar, preste la atención para reservar cierto espacio para proporcionar la convección del aire en la superficie del tablero para disipar calor, y prevenga los conductores eléctricos (tales como placas fijas del hierro tales como tableros de la impulsión y placas de alto voltaje) y los componentes en el tablero de cortocircuitos que entran en contacto con.
7. atención de la paga para evitar que la placa de la impulsión el doblez y deforme debido a la presión adicional.
8. Al montar, preste la atención a la conexión eléctrica correcta del tablero de la impulsión, pantalla del LED, tablero del botón y otros componentes, seleccionan el voltaje de trabajo correcto de la pantalla del LED (demasiado bajo mostrará anormal, demasiado alto puede quemar la pantalla del LED), comprueban que está correcta antes de accionar encendido.
9. El programa sobre el tablero de conductor debe hacer juego la pantalla correspondiente del LED.
10. atención de la paga a la protección electrostática al montar al tablero, y prestar la atención para evitar cortocircuito y electricidad estática en la mano para dañar al tablero.
11. Todos los interfaces de entrada y de la salida necesitan ser actuados en el caso de apagón (enchufe y desenchufar los conectores).
12. Este producto es conveniente para el uso y el hogar comerciales generales, la temperatura ambiente: -10~+40°C, humedad relativa: el ≤80%.
13. Desenchufe el poder cuando es parado durante mucho tiempo.
