Datos del producto:
|
| Palabras claves: | Exhibición de HDMI 15,6 pulgadas | Resolución: | 1920*1080 |
|---|---|---|---|
| Interfaz del CTP: | IIC al USB | Luminancia superficial: | 300 cd/m2 - 1000 cd/m2 |
| Pantalla táctil: | Pantalla táctil capacitiva | Dirección de visión: | IPS todos los ángulos de visión (85/85/85/85) |
| Curso de la vida del LED: | 40.000 horas | Temporeros de funcionamiento.: | – 20℃ a +70℃ |
| Conformidad: | ALCANCE y RoHS obedientes | Ayuda: | Frambuesa pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Resaltar: | módulo de control de exhibición 300cd/m2,módulo de control de exhibición 1920x1080,módulo de 1000cd/m2 TFT LCD |
||
HDMI exhibición de 15,6 pulgadas, tacto LCD de la frambuesa pi 15,6”
SFHDMI156H-19201080A-CT es un módulo de control de exhibición de TFT LCD de 15,6 pulgadas que integró con la pantalla LCD, pantalla táctil capacitiva y tablero de la conducción. El tablero de conducción está para una exhibición de FHD con la función incorporada de TYPE-C, la resolución máxima es 2560X1440 @60HZ.
* salida de la señal de interfaz de la pantalla de la informática de la ayuda.
* una variedad de idiomas de OSD a elegir de.
* el software en la placa madre apoya actualizaciones en línea.
* pantalla táctil capacitiva de la ayuda.
* las ayudas HDMI bidireccional 1,4, HDCP soportan la versión 2,0.
* la función del EJE de la ayuda USB, puertos USB2.0 del externo dos, se puede utilizar para la conexión del ratón y del teclado.
* apoya protocolo bidireccional de la fuente de alimentación del paladio.
* salida del amplificador de potencia de la ayuda 1.5W*2
* el puerto de TYPEC apoya el modo de DisplayPort Alt
Características de producto:
|
Entrada de video |
HDMI |
1080p | ||
| Versión de HDCP | 2,0 | |||
|
TYPE-C |
1080p | |||
| Gestión del paladio | ||||
| EJE USB2.0 | ||||
| Fuente de alimentación de funcionamiento | DC 5~20V | |||
| Consumo de energía espera | <0.25W | |||
|
Exhibición del LCD |
Exhibición | TFT LCD | ||
| Interfaz de la pantalla | LA informática | |||
| Resolución máxima | 2560* 1440@60HZ | |||
| Voltaje de funcionamiento | 3.3V (R33), 5V (R5) | |||
| Salida del auricular | >150MW (32Ω/0dB 信号) | |||
| Salida de altavoz | 2X1.5W THD+N<10%@1KHZ | |||
| LED | Método de ajuste ligero | PWM | ||
| Teclado | PODER, KEY1, KEY2, AUTO, MENÚ, opcional | |||
| Lengua de OSD | Chino/inglés/alemán/coreano/francés/español/japonés y otros | |||
HDMI exhibición de 15,6 pulgadas, imagen de producto del LCD del tacto de la frambuesa pi 15,6”

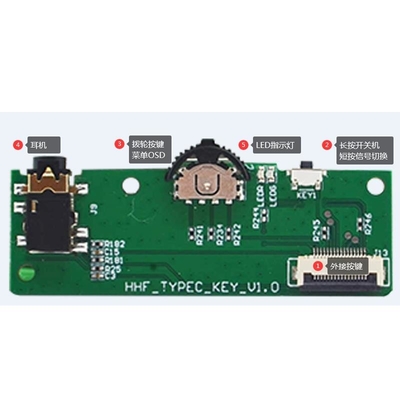

(1) prensa larga del control externo (2) a girarse, prensa corta para cambiar la señal
(3) indicadores del auricular del menú del botón del dial OSD (4) (5) LED

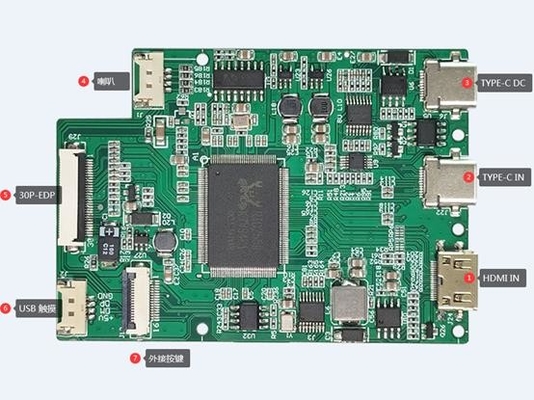

(1) HDMI en (2) tipo-c en (3) el tipo-c Presidente de DC (4)
(5) 30pin control de externo de la pantalla táctil de la informática (6) USB (7)
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 protegió el 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 protegió el 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 protegió el 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | DATOS CLOCK+ DE T.M.D.S |
| 11 | Los DATOS de T.M.D.S REGISTRAN el 屏蔽 protegido |
| 12 | RELOJ DE LOS DATOS DE T.M.D.S |
| 13 |
La CCE (control de los productos electrónicos de consumo, electrónico opcional 可选择的电子消费控制器 del regulador del consumidor) |
| 14 | Reservado (en cable pero el N.C. en el dispositivo) |
| 15 | LCC (reloj de DDC) |
| 16 | SDA (datos de DDC) |
| 17 | DDC/CEC Ground |
| 18 | poder de +5V |
| 19 | 热插拔探测线 Caliente-intercambiable de los alambres de la punta de prueba |
Interfaz de entrada del USB TYPE-C
| Pin | Definición | Descripción |
| 1 | TYPEC-DTE | el 连接侦测口 conecta el puerto de la detección |
| 2 |
TX P1 _ |
interfaz de señal de datos del 数据信号接口 |
| 3 |
TX N1 _ |
interfaz de señal de datos del 数据信号接口 |
| 4 | VBUS | salida de la fuente de alimentación del 电源输出口 |
| 5 | TYPEC-CC1 | puertos delanteros y reversos del 正反接侦测口 de la detección |
| 6 | TYPEC-DP | interfaz de señal de datos del 数据信号接口 |
| 7 | TYPEC-DM | interfaz de señal de datos del 数据信号接口 |
| 8 | TYPEC-BU1 | interfaz de señal auxiliar de datos del 辅助数据信号接口 |
| 9 | VBUS | salida de la fuente de alimentación del 电源输出口 |
| 10 |
N2 DE RX _ |
interfaz de señal de datos del 数据信号接口 |
| 11 |
RX P2 _ |
interfaz de señal de datos del 数据信号接口 |
| 12 | Tierra | el 接地 conecta para moler |
| 13 | Tierra | el 接地 conecta para moler |
| 14 |
TX P2 _ |
interfaz de señal de datos del 数据信号接口 |
| 15 |
N2 DE TX _ |
interfaz de señal de datos del 数据信号接口 |
| 16 | VBUS | salida de la fuente de alimentación del 电源输出口 |
| 17 | TYPEC-CC2 | puertos delanteros y reversos del 正反接侦测口 de la detección |
| 18 | TYPEC-DP | interfaz de señal de datos del 数据信号接口 |
| 19 | TYPEC-DM | interfaz de señal de datos del 数据信号接口 |
| 20 | VBUS | salida de la fuente de alimentación del 电源输出口 |
| 21 | TYPEC-BU2 | interfaz de señal auxiliar de datos del 辅助数据信号接口 |
| 22 |
RX N1 _ |
interfaz de señal de datos del 数据信号接口 |
| 23 |
RX P1 _ |
interfaz de señal de datos del 数据信号接口 |
| 24 | Tierra | el 接地 conecta para moler |
